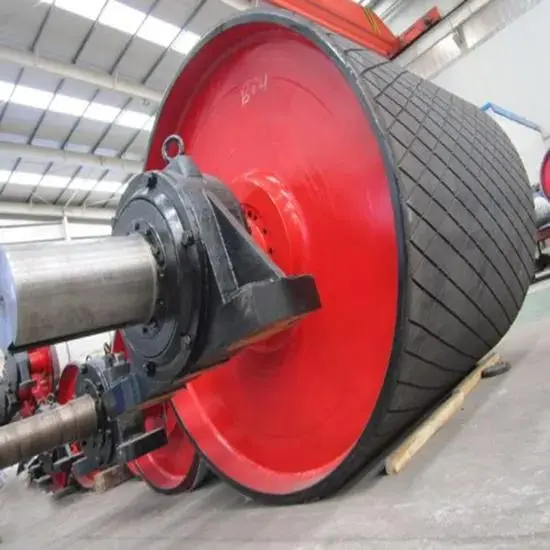

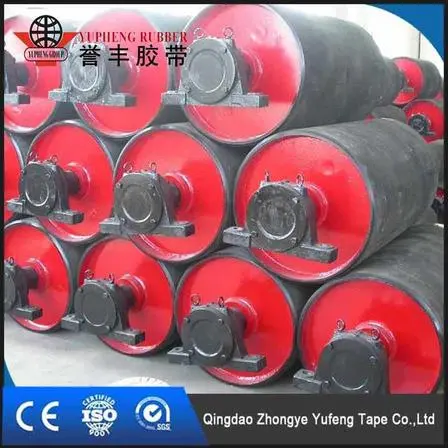

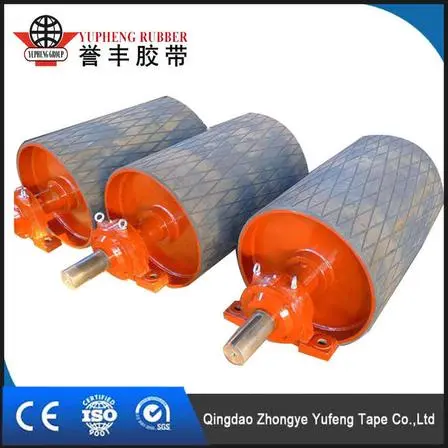

Hnací řemenice s pryžovým zpožděním

Hnací kladka YUFENG Rubber Lagged Drive kladka s více možnostmi izolace včetně obyčejné pryže, diamantové drážky, drážky rybí kosti a pryže FRAS poskytuje zvýšené tření, odvodnění a odolnost proti opotřebení pro náročné dopravníkové aplikace. Testováno na přilnavost pryže, dynamickou rovnováhu, oděru a pevnost v tahu, zajišťuje stabilní provoz od -30 °C do 100 °C a zároveň snižuje prostoje a náklady na údržbu u vysoce výkonných dopravních systémů.

Vlastnosti

Hnací kladka s vysokým třením pro vysoce namáhané dopravníkové systémy

Hnací kladka YUFENG Rubber Lagged, také známá jako buben s pohonem hlavy, je navržena pro systémy pásových dopravníků na střední a dlouhé vzdálenosti, které manipulují s velkoobjemovými sypkými materiály. Na rozdíl od holých ocelových hnacích řemenic, které poskytují omezené tření za mokra nebo prašných podmínek, tato řemenice kombinuje tuhý ocelový buben se silnou pryžovou vrstvou odolnou proti opotřebení vytvořenou integrovanou vulkanizací za tepla.

Ocelový buben poskytuje konstrukční pevnost potřebnou k tomu, aby odolal hnacímu točivému momentu a radiálnímu zatížení, zatímco pryžové obložení vytváří styčnou plochu s vysokým třením mezi kladkou a dopravníkovým pásem. Tato kombinace zlepšuje trakci, snižuje prokluz řemenu a chrání řemen před přímým kontaktem kovu s pryží během nepřetržitého provozu.

Navrženo pro vysokonapěťové ocelové kordové dopravní pásy

Zesílená konstrukce kladky je vhodná pro dopravníkové systémy vybavené obecnými ocelokordovými dopravníkovými pásy a textilními pásy. Dostupné konfigurace pokrývají šířky dopravního pásu od 500 mm do 2000 mm, přičemž rozměry kladek a nosnost jsou nastavitelné podle napětí dopravníku, rychlosti pásu a průchodnosti materiálu.

Vulkanizované za tepla pro dlouhodobou stabilitu

Na rozdíl od konvenčního za studena lepeného zateplení je pryžová vrstva trvale spojena s ocelovým bubnem prostřednictvím řízené vysokoteplotní vulkanizace. To snižuje riziko delaminace, bublání a oddělování pryže při dlouhodobém provozu s vysokým zatížením, takže kladka je vhodná pro uhelné doly, přístavy, cementárny a zařízení na zpracování nerostů.

Suroviny a výrobní řemeslo

Zesílená ocelová konstrukce bubnu

Plášť bubnu a koncové kotouče jsou vyrobeny z oceli Q235B nebo Q345B podle požadavků na zatížení. Ocelové povrchy jsou před aplikací pryže otryskány na Sa 2,5, přičemž se odstraní rez a oxidové vrstvy a zároveň se vytvoří vhodný spojovací povrch pro izolační směs. Hnací hřídel používá 45# kalenou a temperovanou ocel pro zajištění dostatečné torzní a ohybové odolnosti při nepřetržitém přenosu síly.

Upravené pryžové zadržovací směsi

Standardní zaostávající směs kombinuje přírodní kaučuk se syntetickým kaučukem odolným proti opotřebení, s tvrdostí řízenou na 60±5 Shore A. Materiál poskytuje rovnováhu trakce, odolnosti proti oděru a elasticity. Pro specializované aplikace může YUFENG dodat žáruvzdornou a antistatickou pryž FRAS, olejivzdornou NBR nebo vysokoteplotní EPDM podle prostředí dopravníku.

Vyztužená zaostávající povrchová struktura

Výztužná vrstva z ocelového drátu může být začleněna do konstrukce zateplení pro zlepšení odolnosti proti roztržení a opakovaným mechanickým nárazům. Pro zvýšení trakce a usnadnění odvodu vody nebo jemného materiálu mezi řemenicí a dopravním pásem jsou k dispozici diamantové a rybí vzory povrchu.

Těsnící sestava ložisek a těsnění

Řemenici je možné vybavit soudečkovými ložisky od mezinárodně uznávaných nebo kvalifikovaných tuzemských dodavatelů dle požadavků zákazníka. Vícestupňové labyrintové těsnění pomáhá zabránit vnikání uhelného prachu, minerálního prášku, bahna a vody do ložiskového pouzdra a podporuje stabilní rotaci během dlouhodobého průmyslového provozu.

Integrovaný proces výroby horké vulkanizace

Precizní příprava ocelového bubnu

Výrobní proces začíná tvářením ocelového bubnu, svařováním koncových kotoučů a přesným opracováním čepů hřídele. Po svaření je těleso řemenice podrobeno předběžnému vyvážení a rozměrové kontrole, aby se vytvořil stabilní základ pro následné gumování.

Příprava povrchu a aplikace pryže

Povrch bubnu je před aplikací pryžové směsi otryskán a ošetřen speciálním spojovacím systémem. Formulovaná pryžová fólie je rovnoměrně umístěna kolem bubnu s volitelným vyztužením ocelovým drátem začleněným do izolační konstrukce podle požadovaného provozního stupně.

Řízená vysokoteplotní vulkanizace

Připravená kladka vstupuje do autoklávu pro řízenou horkou vulkanizaci při teplotě přibližně 140–160 °C po dobu 2–4 hodin. Tlak, teplota a doba vytvrzování jsou řízeny během celého procesu, aby se vytvořilo pevné integrované spojení mezi pryžovou vrstvou a ocelovým bubnem. Standardní lepicí výkon může dosáhnout ≥7N/mm podle testovacích požadavků ASTM D429.

Vzor a povrchová úprava

Po vulkanizaci je pryžový povrch precizně upraven podle specifikovaného požadavku na tah. Diamantové nebo rybí drážky mohou být obrobeny do izolace pro zlepšení přilnavosti a odvodnění pásu, zatímco povrchová úprava odstraňuje přebytečný materiál a nepravidelnosti.

Dynamické vyvážení a finální montáž

Hotová řemenice prochází přesným dynamickým vyvážením na úroveň ISO 1940 G6.3 před instalací hřídele a ložiska. Proces montáže zahrnuje lisování hřídele, instalaci sedla ložiska a ověření utahovacího momentu upevňovacího prvku pro zajištění konzistentního mechanického výkonu.

Závěrečné ověření výkonu

Před expedicí prochází každá výrobní šarže kontrolou, která zahrnuje vlastnosti pryže v tahu, zaostalou přilnavost, odolnost proti oděru, flexibilitu při nízkých teplotách, rozměrovou přesnost a dynamickou rovnováhu. Inspekční záznamy jsou uchovávány pro sledovatelnost výroby a ověření kvality zákazníka.

Lagging za studena pro speciální objednávky

Pro řemenice s malým průměrem, projekty výměny a zakázky vyžadující kratší výrobní cykly je k dispozici také za studena lepené prodlužování. Pro kontinuální vysoce výkonné dopravníkové systémy však společnost YUFENG doporučuje integrovanou tepelně vulkanizovanou izolaci pro silnější spojení a delší provozní stabilitu.

Údaje z terénních testů a srovnání bodu průmyslové bolesti

Osmiměsíční nepřetržitý test průmyslového sledování

Společnost YUFENG provedla osm po sobě jdoucích měsíců terénních testů sledování aplikací s pryžovou zadrženou hnací kladkou v uhelných dolech jihovýchodní Asie a evropských pobřežních manipulačních terminálech. Testování porovnávalo za tepla vulkanizované pryžové řemenice, konvenční za studena spojované řemenice a řemenice z holé oceli za stejných provozních podmínek s vysokým zatížením, vlhkostí a prašností.

Hodnocení se zaměřilo na skutečný průmyslový výkon, včetně stability trakce, ochrany řemenů, opožděné životnosti, odolnosti proti korozi a četnosti údržby. Zaznamenané provozní údaje demonstrují výhody integrovaného zateplení vulkanizované pryže pro kontinuální dopravní systémy sypkého materiálu.

Omezení tradičních hnacích kladek z holé oceli

Holé ocelové kladky se stále používají v některých konvenčních dopravních aplikacích, ale jejich pevný kovový povrch vytváří několik provozních problémů v náročných prostředích:

• Nízký třecí výkon způsobuje prokluzování pásu během spouštění dopravníku a provozu s vysokým zatížením, což vyžaduje opakované nastavování napětí a zvyšuje opotřebení povrchu pásu.
• Přímý kontakt mezi ocelí a pryží vytváří koncentrované tření, urychluje otěr krytu dopravníkového pásu a snižuje celkovou životnost pásu.
• Exponovaný ocelový povrch je náchylný ke korozi v mokrých dolech, přístavech a venkovních dopravních systémech, což zvyšuje frekvenci výměny.
• Absence elastické tlumicí vrstvy přenáší vibrace a nárazy přímo na konstrukci dopravníku, což zvyšuje provozní hluk a mechanické namáhání.

Vyšší trakce při mokrém a těžkém zatížení

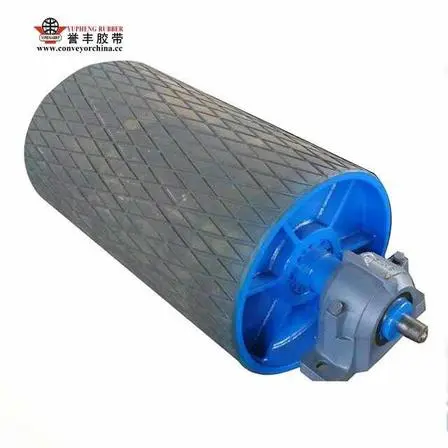

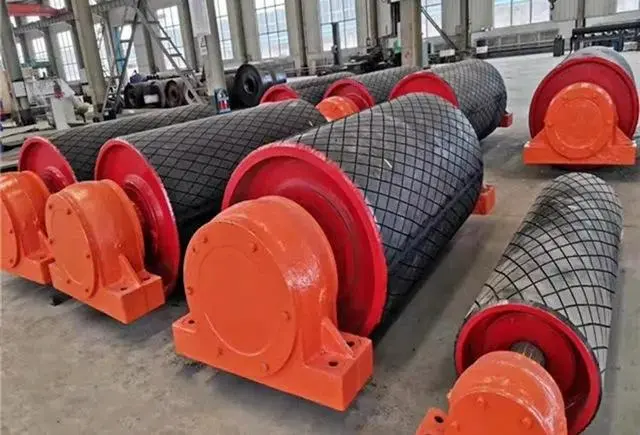

Hnací kladka YUFENG Rubber Lagged využívá pryžové obložení s vysokým třením s diamantovými nebo rybími drážkami. Elastický pryžový povrch zvyšuje kontaktní sílu mezi kladkou a dopravním pásem, zatímco povrchové drážky pomáhají odstranit vodu a znečištění jemným materiálem.

Údaje ze sledování v terénu ukazují, že koeficient tření pryžového povlaku s diamantovým vzorem je výrazně vyšší než u holých ocelových povrchů, což poskytuje stabilnější trakci během spouštění dopravníku, zrychlení a nepřetržitého provozu při plném zatížení, zejména v deštivých přístavech a vlhkém důlním prostředí.

Vylepšená ochrana pásu a snížené opotřebení

Pryžová vrstva působí jako ochranná přechodová plocha mezi kladkou a dopravním pásem. Ve srovnání s přímým stykem s ocelí snižuje elastický pryžový povrch koncentrované třecí napětí a minimalizuje zbytečné poškození krytu řemenu.

Podle záznamů o aplikacích v terénu dosahovaly dopravníkové systémy vybavené řemenicemi YUFENG s tepelně vulkanizovanou pryží s prodlevami delších provozních cyklů řemene, zatímco opotřebení pláště řemenice a poškození korozí byly výrazně sníženy v podmínkách vysoké prašnosti a vysoké vlhkosti.

Integrovaná vulkanizace pro dlouhodobou spolehlivost

Na rozdíl od metod lepení za studena, které se spoléhají hlavně na lepení, tepelně vulkanizované gumové zateplení YUFENG tvoří integrované spojení mezi gumou a ocelovým bubnem prostřednictvím vytvrzování řízenou teplotou a tlakem.

Během osmi měsíců nepřetržitého provozu v podmínkách vlhkého uhelného dolu nedošlo k žádnému zjevnému odlupování pryže, bublání nebo odlučování. Řemenice si udržovala stabilní rotační výkon bez abnormálních vibrací hřídele způsobených nerovnoměrným opotřebením povrchu.

Nižší náklady na údržbu díky odolnému designu

Kombinace pryžového obložení s vysokým třením, přesného dynamického vyvážení a zesílené struktury řemenice pomáhá snížit neočekávané odstávky způsobené prokluzem řemene, opotřebením povrchu a problémy s vibracemi.

Pokud dojde k místnímu opotřebení pryžového povrchu, lze zaostávání obvykle opravit místo výměny celé sestavy řemenice, čímž se sníží spotřeba náhradních dílů a zlepší se dlouhodobá návratnost investic pro podniky manipulující s sypkým materiálem.

Výkonnostní index	Hnací kladka z holé oceli	Za studena lepená opožděná kladka	Hnací kladka YUFENG za tepla vulkanizovaná pryží
Trakční výkon	Nízké tření, vyšší riziko uklouznutí za mokra	Zlepšené tření, ale může dojít ke stárnutí lepidla	Vysoce stabilní trakce s integrovaným pryžovým lepením
Zaostávající odolnost	Bez ochranné gumové vrstvy	Nebezpečí odlupování po dlouhém provozu	Žádná snadná delaminace v náročných pracovních podmínkách
Ochrana pásu	Přímý kontakt s kovem zvyšuje otěr	Základní ochranný účinek	Elastická pryžová vrstva snižuje poškození třením
Přizpůsobivost prostředí	Omezeno ve vlhkém a korozivním prostředí	Střední odpor	Vhodné pro doly, přístavy a cementárny
Požadavek na údržbu	Časté seřizování a výměna	Nutná pravidelná kontrola zaostávání	Dlouhý servisní cyklus se zkrácenými prostoji

Skutečné případy globálních projektových žádostí

Produkty YUFENG mají stabilní zkušenosti s aplikacemi v desítkách zámořských dopravních projektů těžkého průmyslu, shromažďují ověřitelná dlouhodobá provozní data a mohou poskytovat provozní fotografie na místě a referenční dokumenty projektů pro hodnocení klientů.

Případ 1: Projekt přepravy povrchových uhelných dolů v jihovýchodní Asii

Pevná dopravní linka na středně dlouhé vzdálenosti vybavená ocelokordovým dopravním pásem ST1600 využívala naši hnací kladku s pryžovou vložkou s diamantovou drážkou o šířce 1000 mm jako hnací buben hlavy. Pracovní prostředí se vyznačuje celoročně vysokou vlhkostí, hromaděním uhelného prachu a častým spouštěním při plném zatížení. Po 3 po sobě jdoucích letech 24hodinového nepřetržitého provozu si pryžové obložení kladky zachovává kompletní strukturu bez praskání, delaminace nebo vystavení ocelovému drátu; Poruchy prokluzu pásu byly zcela odstraněny a klient snížil frekvenci výměny dopravního pásu z každých 8 měsíců na více než 18 měsíců, což výrazně snížilo ztráty při odstávce výroby.

Případ 2: Evropský terminál pro manipulaci s hromadným nákladem v pobřežním přístavu

Dopravní systém pro vykládání rudy a štěrku v přístavu vybírá hnací řemenice YUFENG s pryžovou drážkou s drážkou pro rybí kost s antistatickým pryžovým složením FRAS, aby se přizpůsobily korozivnímu prostředí s deštivou mořskou solí. Konstrukce drenážní drážky zabraňuje tvorbě filmu mořské vody mezi řemenicí a řemenem; antistatická pryž zabraňuje riziku statického jiskření při přepravě suchého minerálního prášku. Zpětná vazba od klientů ukazuje stabilní průchodnost přizpůsobených dopravníkových pásů, nízkou denní poruchovost a pouze běžnou údržbu povrchů, která je nutná bez rozsáhlých demontážních oprav do 2 let.

Další široce použitelné scénáře

Naše kladky jsou také standardními podpůrnými součástmi pro domácí a zámořské dopravníky slínku v cementárnách, systémy pro dopravu hutnických minerálních prášků, dopravníky na skladiště chemického sypkého materiálu a pevná dopravní zařízení v kamenolomu, kompatibilní se všemi řadami obecných ocelových kordových dopravníkových pásů a látkových dopravníkových pásů.

Kompletní tabulka parametrů specifikace produktu

Tabulka 1 Seznam základních technických parametrů

Položka parametru	Podrobné technické specifikace
Celý název produktu	Hnací kladka s pryžovou vložkou (hlavní hnací buben)
Značka	YUFENG
Odpovídající šířka dopravního pásu	500/650/800/1000/1200/1400/1600/1800/2000 mm (přijatelná vlastní speciální šířka)
Standardní rozsah vnějšího průměru bubnu	320/400/500/630/800/1000/1150/1350/1600/1800 mm
Pryžový typ povrchu	Obyčejná pryž, diamantová drážka, rybí drážka, FRAS ohnivzdorný antistatický, olejivzdorný NBR, vysokoteplotní EPDM
Standardní tloušťka zpoždění	8 mm / 10 mm / 12 mm / 15 mm / 20 mm (volitelná možnost silného nárazu 25 mm zesílená izolace)
Pryžový fyzický výkon (standardní vzorec NR-SBR)	Tvrdost: 60±5 Shore A; Pevnost v tahu ≥14MPa; Tažnost při přetržení ≥450 %; Adhezní pevnost ≥7N/mm; Ztráta otěrem ≤120 mm³
Rozsah pracovních teplot	Standardní typ: -30℃ ~ 100℃; Odolnost vůči vysokým teplotám: až 120 ℃; Nízkoteplotní speciál: -40℃
Hlavní surovina	Plášť bubnu: Q235B/Q345B ocel; Hřídel: 45# kalená a temperovaná legovaná ocel; Lagging: přírodní kaučuk + směs syntetického kaučuku; Ložisko: Sférické válečkové samonaklápěcí ložisko
Dynamické vyvážení Standard	ISO 1940 G6.3 (vysoko přesná třída G2.5 přizpůsobitelná pro projekty s nízkými vibracemi)
Odpovídající typ dopravního pásu	ST630~ST5000 Ocelový kordový dopravní pás, vícevrstvý látkový dopravníkový pás, PVC/PVG pevný tkaný pás
Použitelné sypké materiály	Uhlí, železná ruda, vápenec, štěrk, minerální prášek, cementový slínek, chemické sypké kamenivo
Zastřešená odvětví	Povrchová a podzemní těžba, přístavní terminál, hutnictví, cementárna, chemický sklad, kamenolom, elektrárna
Shoda s výrobním standardem	Norma GB/T dopravníkové kladky, ISO 10297, CEMA, mezinárodní průmyslové normy DIN
Tovární položky plné kontroly	Test penetrace ocelového svaru, test přilnavosti gumy, kalibrace dynamického vyvážení, test pevnosti v tahu a oděru gumy, test ohybu při nízké teplotě, test výkonu těsnění ložisek
Dostupné certifikace	Zpráva o továrním testu, certifikace systému jakosti ISO 9001, certifikát CE, dokument o zkoušce materiálu SGS, přizpůsobený kontrolní soubor podle požadavků klienta
Vzorová služba	Vzorky prototypů malých rozměrů zdarma; klient přebírá náklady na mezinárodní přepravu
Standardní vnější balení	Konec hřídele obalený antikorozním olejovým papírem; celá kladka potažena nepromokavou PP tkanou látkou; upevnění dřevěných palet pro námořní přepravu
Pravidlo MOQ	Smlouvatelné; podpora 1-kusové zkušební objednávky a velkosériových hromadných exportních objednávek
Průběžná doba výroby	Standardní specifikace skladem: 15–20 pracovních dnů; Objednávky plně přizpůsobené velikosti/speciální pryžové receptury: 20–35 pracovních dnů
Záruční doba	12měsíční záruka za standardních pracovních podmínek a pravidelné údržby (nebo 20 000 provozních hodin, podle toho, co nastane dříve)
Přijatelné platební podmínky	Telegrafický převod T/T, neodvolatelný L/C na dohled
Port načítání	Přístav Qingdao, Čína
Místo původu	Město Qingdao, provincie Shandong, Čína

Tabulka 2 Odpovídající referenční průměr pro různé šířky řemene těžké hnací kladky

Šířka dopravního pásu (mm)	Standardní volitelný vnější průměr bubnu (mm)
500	320, 400, 500
650	320, 400, 500, 630
800	500, 630, 800
1000	630, 800, 1000, 1150
1200	800, 1000, 1150
1400	1000, 1150, 1350
1600	1150, 1350, 1600
1800	1150, 1350, 1600, 1800
2000	1350, 1600, 1800

Proč zvolit YUFENG?

Na rozdíl od obchodních společností, které poskytují pouze meziprodej, je YUFENG profesionální výrobce dopravníkových kladek s kompletní výrobou, vulkanizací pryže a testovacími zařízeními. S dlouholetými zkušenostmi v oboru poskytujeme přímé dodávky z továrny, přizpůsobený design, technickou podporu a stabilní služby hromadné výroby pro globální projekty dopravníkových systémů.

Náš produkt je vyvinut pro řešení běžných problémů tradičních hnacích řemenic, včetně prokluzu řemene, rychlého opotřebení, časté údržby a krátké životnosti. Díky konstrukci bubnu z vysokopevnostní oceli, integrálnímu zateplení vulkanizované pryže a přísné kontrole kvality dodáváme spolehlivá řešení přenosu energie pro doly, přístavy, cementárny a další těžký průmysl.

Často kladené otázky

Q1: Jaké jsou výhody hnané kladky YUFENG s pryžovou vložkou ve srovnání s holými ocelovými kladkami?

Produkt YUFENG se vyznačuje integrovanou pryžovou vrstvou, která výrazně zlepšuje tření mezi kladkou a dopravním pásem. Ve srovnání s holými ocelovými řemenicemi snižuje prokluzování řemene, snižuje opotřebení povrchu řemene a poskytuje lepší výkon ve vlhkém, prašném a silně zatíženém prostředí.

Otázka 2: Jaké možnosti přizpůsobení jsou k dispozici pro hnací kladku s pryžovým zpožděním?

Podporujeme přizpůsobený průměr řemenice, čelní šířku, velikost hřídele, tloušťku a povrchové vzory, včetně diamantové drážky, drážky rybí kosti a hladké pryžové izolace. Pro různé pracovní podmínky jsou k dispozici také speciální pryžové směsi, jako jsou materiály odolné proti olejům, vysokým teplotám a ohni.

Q3: Jak YUFENG zajišťuje kvalitu produktu a životnost?

Každá řemenice prochází před dodáním přísnými kontrolními procesy včetně kontroly svařování, dynamického vyvážení, testování přilnavosti pryže a testování provozního výkonu. Struktura zateplené vulkanizované pryže poskytuje silnou pevnost spojení, pomáhá prodloužit životnost a snižuje četnost údržby během dlouhodobého provozu.
