Přizpůsobený vzorovaný dopravní pás pro efektivní manipulaci se sypkým materiálem
YUFENG Vzorovaný dopravní pás, také známý jako chevron nebo rybí dopravní pás, je pryžový dopravní pás navržený s lisovanými vzory na pracovní ploše pro zlepšení přilnavosti během nakloněné dopravy materiálu. Skládá se z EP nebo NN látkové kostry, pryžového potahu a integrované vyvýšené vzorové vrstvy, které jsou spojeny vysokoteplotní vulkanizací.
Ve srovnání s hladkými dopravníkovými pásy zvyšuje vzorovaný povrch tření mezi pásem a dopravovaným materiálem, což pomáhá snižovat klouzání materiálu a zpětný chod na nakloněných dopravních linkách. Různé struktury vzoru, výšky a konfigurace kostry lze zvolit podle dopravního úhlu, velikosti materiálu, šířky pásu a pracovního prostředí.
YUFENG vyrábí vzorované řemeny z primární pryže a kostry z vysoce pevné tkaniny EP/NN. Sortiment produktů pokrývá obecné modely odolné proti opotřebení, nehořlavé, vysokoteplotní, olejivzdorné a nízkoteplotní modely pro lomy, těžbu, cement, kamenivo, logistiku a jiné aplikace pro dopravu sypkých materiálů.

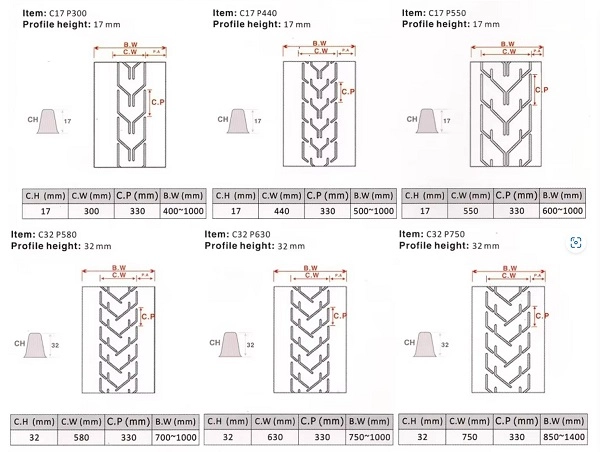

Jaké jsou hlavní typy?

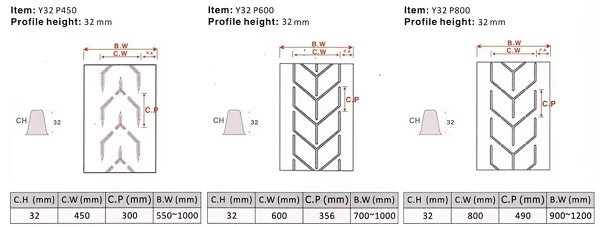

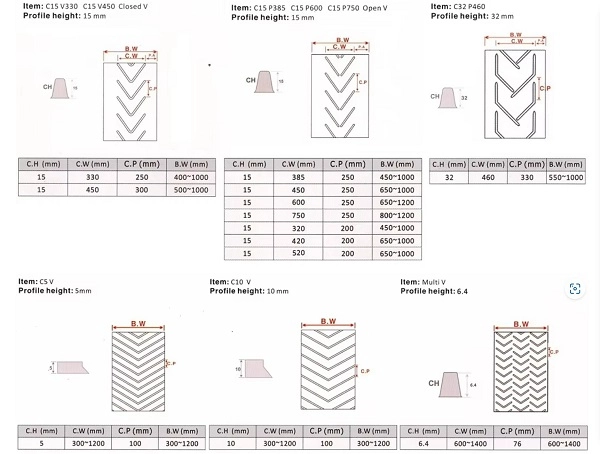

Vzorované dopravní pásy jsou klasifikovány hlavně podle struktury lisovaného povrchu. Různé vzory poskytují různé úrovně úchopu, čisticího výkonu a vhodnosti pro dopravní úhly.
Uzavřený Chevron Belt
Uzavřený chevronový vzor poskytuje souvislý zvýšený povrch se silným uchopením materiálu. Je vhodný pro dopravu kusové rudy, kamene, kameniva a jiných sypkých materiálů na strmých nakloněných úsecích, s dopravními úhly až cca 40° v závislosti na materiálových vlastnostech a konstrukci dopravníku.
Otevřete klínový řemen
Otevřený vzor ve tvaru V poskytuje mírný protiskluzový výkon a zároveň ponechává více prostoru mezi zvýšenými částmi pro vypouštění materiálu a čištění. Je vhodný pro obilí, písek a drobnozrnné materiály na dopravních linkách se sklonem cca 15°–30°.
Tečkovaný hrubý pás
Tečkovaný povrch se skládá z malých vyvýšených pryžových bodů, které poskytují jemné tření bez nadměrného zadržování materiálu. Používá se hlavně pro kartony, pytle, balené zboží a manipulaci s obilím na nízkoúhlových dopravních linkách pod cca 15°.
Diamantový křížový pás
Diamantový křížový vzor poskytuje vyvážené povrchové tření a boční stabilitu materiálu. Jeho relativně otevřená struktura také usnadňuje čištění povrchu, takže je vhodný pro logistické třídění, lehké průmyslové výrobky a dopravu hotových výrobků.
Jak výběr vzoru ovlivňuje výkon dopravníku?
Hlavními faktory výběru jsou dopravní úhel, materiálové charakteristiky, výška vzoru a požadované povrchové tření. Vyšší nebo souvislejší vzorek obecně poskytuje silnější přilnavost, zatímco otevřený nebo nízkoprofilový vzorek může nabídnout snadnější čištění a nižší zadržování materiálu.
| Typ vzoru | Základní charakteristika | Použitelné pracovní podmínky |
|---|---|---|
| Uzavřený Chevron | Vysoká přilnavost a silná retence materiálu | Strmá doprava kusové rudy, kamene a kameniva |
| Otevřete vzor V | Mírný protiskluzový výkon a snadnější vybíjení | Obilí, písek a zrnité materiály |
| Tečkovaný hrubý vzor | Lehké tření a relativně snadné čištění | Kartony, tašky a balené zboží |
| Diamantový křížový vzor | Vyvážené tření a boční stabilita | Logistika a produkty lehkého průmyslu |

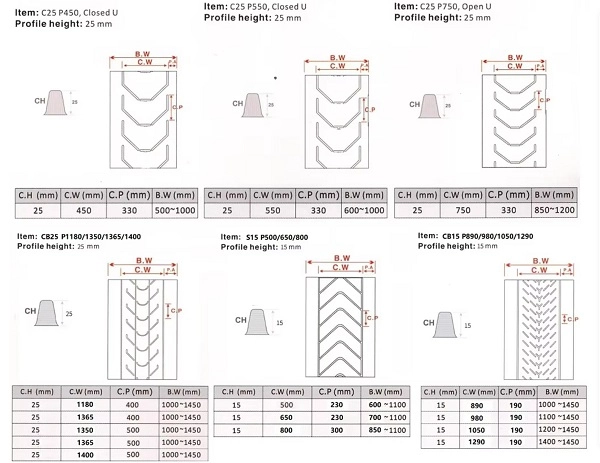

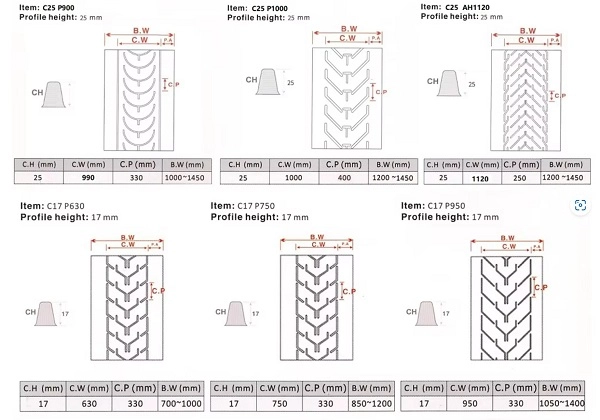

Jaké velikosti a specifikace YUFENG poskytuje?
YUFENG dodává vzorované dopravní pásy s různou sílou kostry, šířkou a výškou vzoru, aby odpovídaly různým konstrukcím dopravníků. Standardní možnosti zahrnují látkové korpusy EP100–EP1000 a NN100–NN800, šířky pásu od 300 mm do 2400 mm a výšky vzoru 6 mm, 16 mm, 25 mm a 32 mm.
| Specifikace | Dostupný rozsah |
|---|---|
| Látková kostra | EP100–EP1000 / NN100–NN800 |
| Šířka pásu | 300–2400 mm |
| Výška vzoru | 6/16/25/32 mm |
| Vzor povrchu | Chevron / V / Dot / Diamond / Custom |
| Funkční guma | Odolný proti opotřebení / zpomalující hoření / vysokým teplotám / oleji / mrazu |
Který vzorovaný pás je vhodný pro různé aplikace?
Obecný pásek se vzorem Chevron odolný proti opotřebení
Toto je standardní konfigurace pro dopravu sypkého materiálu při normální teplotě. Pryžový kryt odolný proti opotřebení je vhodný pro uhlí, písek, vápenec, kamenivo a podobné materiály s typickým rozsahem pracovních teplot -20°C až +60°C.
Antistatický vzorovaný pásek zpomalující hoření
Tento typ používá samozhášecí a vodivé kaučukové směsi pro aplikace podzemní dopravy, kde požár a statická elektřina představují bezpečnostní obavy. Modely pro aplikace v uhelných dolech lze vyrobit podle příslušných požadavků MT/T668.
Vzorovaný pás odolný proti vysokým teplotám
Vysokoteplotní vzorované pásy používají tepelně odolné pryžové směsi pro dopravu horkých materiálů, jako je cementový slínek a ocelová struska. Konfigurace YUFENG lze specifikovat pro teploty materiálu nižší než přibližně 180 °C podle skutečných podmínek dopravy.
Vzorovaný pás odolný proti oleji
Modely odolné proti oleji používají krycí pryž na bázi NBR ke snížení bobtnání a praskání způsobeného minerálním olejem, mazivy a jinými materiály obsahujícími olej. Jsou vhodné pro chemické provozy, manipulaci s ropným materiálem a průmyslovou výrobu.
Vzorovaný pás odolný vůči nízkým teplotám
Nízkoteplotní složení zachovávají pružnost pryže v chladném venkovním prostředí. Mohou být určeny pro aplikace vyžadující provoz do cca -40°C, včetně povrchové těžby a zimní přepravy sypkých materiálů.
Logistický pás s tečkovaným hrubým vzorem
Nízkoprofilový tečkovaný povrch poskytuje kontrolované tření pro kartony, sáčky s obilím a balené produkty. Je vhodný pro skladové třídění a logistiku, kde není nutná nadměrná výška povrchu.
Jaké možnosti přizpůsobení jsou k dispozici?
Tvar vzoru
YUFENG může poskytnout uzavřenou chevronovou, otevřenou V, tečkovanou, diamantovou křížovou a další tvarované povrchové konfigurace podle aplikace dopravníku.
Výška vzoru
Výšku vzoru lze zvolit podle dopravního úhlu, velikosti materiálu a požadovaného uchopení. Standardní možnosti zahrnují 6 mm, 16 mm, 25 mm a 32 mm, přičemž pro konkrétní vybavení jsou k dispozici přizpůsobené rozměry.
Látková kostra
EP polyesterová tkanina poskytuje nízkou tažnost a stabilní rozměrový výkon, zatímco NN nylonová tkanina nabízí větší flexibilitu a odolnost proti nárazu. Vhodnou kostru lze vybrat podle délky dopravníku, podmínek zatížení a průměru kladky.
Funkční pryžová směs
Krycí pryž lze upravit pro zpomalení hoření, odolnost vůči oleji, odolnost proti vysokým teplotám, flexibilitu při nízkých teplotách a další provozní požadavky.
Konfigurace spodního povrchu
Spodní povrch může být dodán s hladkou strukturou s tkaninou nebo strukturou s pryžovou podložkou podle rámu dopravníku, uspořádání vodicích kol a požadavků na instalaci.
Jak se vyrábí vzorovaný pás YUFENG?
Příprava kostry látky
Vysoce houževnaté EP polyester-nylonové plátno nebo NN nylonová tkanina se vybírá podle požadovaného stupně pevnosti v tahu. Vrstvy tkaniny jsou řízeny pro rovnoměrnou hustotu osnovy a útku, aby se udrželo konzistentní napětí pásu.
Příprava kaučukové směsi
Přírodní přírodní kaučuk, NBR nebo jiné funkční kaučukové směsi se volí podle pracovního prostředí. Směs je formulována tak, aby poskytovala požadovanou odolnost proti opotřebení, přilnavost, teplotní nebo chemickou odolnost.
Modelování a vulkanizace
Vzorovaný pracovní povrch a tělo pásu jsou integrovány vysokoteplotní vulkanizací. Tato struktura zabraňuje samostatnému lepení používanému některými nekvalitními pásy se vzorem a snižuje riziko odlupování vzoru při opakovaném ohýbání.
Tovární kontrola kvality
Před výrobou se z tkanin a pryžových materiálů odebírají vzorky z hlediska pevnosti v tahu, prodloužení a přilnavosti. Hotové pásy jsou před odesláním kontrolovány z hlediska výkonu kostry, vlastností krycí pryže a lepení vzoru.
Jaké suroviny používá YUFENG?
Tahová kostra
YUFENG používá vysoce pevné EP polyester-nylonové plátno nebo NN nylonovou tkaninu s řízenou hustotou osnovy a útku pro zajištění stabilního výkonu v tahu.
Gumový kryt vzoru
Přírodní přírodní kaučuk, NBR a funkční syntetický kaučuk lze vybrat podle požadavků na opotřebení, olej, teplotu a bezpečnost.
Lepení Skim Rubber
Mezi vrstvami tkaniny a pryžovými směsmi se používá vysoce přilnavá sbíraná pryž, aby se zlepšilo spojení mezi vrstvami a snížilo se riziko delaminace při nepřetržitém zatížení.
Kontrola surovin
Každá šarže tkanin a pryžových materiálů prochází před vstupem do procesu vulkanizace laboratorním vzorkováním na pevnost v tahu, prodloužení a adhezi. Materiály, které nesplňují interní požadavky, nejsou uvolněny do výroby.
Jaké standardy dodržuje vzorovaný pás YUFENG?
Vzorované dopravní pásy YUFENG jsou vyráběny s odkazem na platné mezinárodní a domácí normy pro dopravníkové pásy, včetně ISO 14890, DIN 22102 a GB/T 7984. Modely zpomalující hoření pro podzemní těžbu uhlí lze vyrábět podle platných požadavků MT/T668. Exportní objednávky mohou být v případě potřeby podpořeny inspekční dokumentací CE a SGS.
Jaké kvalitní dokumenty lze poskytnout?
Certifikát managementu kvality ISO9001
Pro kvalifikované produkty a příslušné objednávky lze poskytnout dokumentaci systému managementu kvality.
Exportní dokumentace CE
Pro příslušné konfigurace produktu a požadavky cílového trhu lze dodat exportní dokumentaci související s CE.
Testovací dokumentace SGS
SGS inspekce nebo zprávy o výkonu surovin mohou být poskytnuty podle požadavků zákazníka a rozsahu testování.
Zpráva o továrním testu výkonu
Dokumentace továrního testu může zahrnovat pevnost v tahu, prodloužení a další použitelné ukazatele výkonu pro specifikaci dodávaného pásu.
Jaké jsou základní technické ukazatele?
| Výkonová položka | Standardní požadavek | Testovací standard |
|---|---|---|
| Prodloužení při přetržení kostry látky | ≥300 % | ISO 6259 |
| Síla odlupování mezivrstvy | ≥12 N/mm | ISO 2411 |
| Trvalé prodloužení při jmenovitém zatížení | ≤ 2,5 % | DIN 22102 |
| Ztráta opotřebením pryže krytu | ≤0,8 cm³/1,61 km | ISO 4649 |
| Výkon lepení vzorů | Žádné odlupování po 10 000 cyklech ohýbání | Tovární ohybový test |
Jak řezat, spojovat a instalovat vzorovaný pás?
Spojování vulkanizací za tepla
U trvalých spojů dopravníků jsou konce pásu rozřezány na stupňovité vrstvy podle struktury textilní vrstvy. Spárové plochy se očistí, mezi vrstvy se nainstaluje odpovídající stěrková pryž a pro řízený ohřev a tlak se použije vulkanizační lis. Po vychladnutí a kontrole lze spoj uvést do běžného provozu.
Oprava lepidla za studena
Lepení za studena lze použít pro dočasné opravy nebo vybrané krátkodobé aplikace. Poškozené místo by mělo být před aplikací vhodného lepidla na dopravní pás očištěno a zdrsněno. Opravený úsek musí být před opětovným spuštěním dopravníku zcela vytvrzený.
Rozložení dopravníkové linky
Horní nosné sekce by měly používat vhodné žlabové vodicí kladky, zatímco rázové napínací kladky by měly být instalovány kolem krmných míst s vysokým spádem. Na dlouhých dopravních linkách mohou být ve vhodných intervalech uspořádány samonastavitelné vodicí kladky, které pomáhají řídit sledování pásu.
Jaké podpůrné produkty může YUFENG dodávat?
Série dopravních pásů
YUFENG může dodat látkový dopravníkový pás, ocelový kordový dopravníkový pás, boční dopravníkový pás a hrubý horní dopravníkový pás pro různé konfigurace dopravy.
Řada dopravníkových válečků
Mezi podpůrné produkty patří žlabové kladky, rázové kladky, samonastavitelné kladky a antikorozní válečky z HDPE.
Gumové doplňky
Pro údržbu a opravy dopravníků lze dodat pryžové fólie odolné proti opotřebení, lišty dopravníku, opravná lepidla a záplatovací sady.
Řada HDPE potrubí
HDPE vodovodní potrubí a HDPE bagrovací potrubí lze dodat pro pomocné aplikace pro přepravu tekutin v těžebních a souvisejících projektech.
Zakázkové zpracování
YUFENG může upravit šířku pásu, vrstvu tkaniny, výšku vzoru a funkční složení pryže podle výkresů zákazníka a provozních podmínek.
Jak se vzorovaný dopravní pás balí a skladuje?
Role úzké šířky
U šířky pásu 300–800 mm je pás navinut na pevném papírovém jádru a chráněn voděodolnou plastovou fólií a vnějším tkaným sáčkem.
Role široké šířky
U pásů šířky 1000–2400 mm se pro vyztužení používá ocelová páska s ochranou plachtou a nakládáním dřevěných palet pro přepravu kontejnerů.
Zkrácené sekce
Zakázkově nařezané části pásu lze zabalit samostatně, aby se snížilo poškození povrchu vzoru a poškrábání během manipulace a přepravy.
Podmínky skladování
Vzorované dopravní pásy by měly být skladovány vodorovně s výškou stohování nepřesahující 1,5 m. Je třeba se vyhnout dlouhodobému přímému slunečnímu záření, chemickým rozpouštědlům a dalším podmínkám, které mohou urychlit stárnutí pryže.
Jak požádat o cenovou nabídku na opasek se vzorem?
Pro velkoobchodní nebo přizpůsobené požadavky na vzorovaný dopravní pás poskytněte následující technické informace, aby si společnost YUFENG mohla vybrat vhodnou konfiguraci kostry a vzoru:
- Typ kostry: EP nebo NN
- Šířka pásu
- Tvar a výška vzoru
- Maximální dopravní úhel
- Typ materiálu a velikost hrud
- Pracovní teplota a dopravní médium
- Přenosová vzdálenost
- Celkové množství objednávky
- Cílový port doručení
Na základě těchto parametrů může YUFENG vyhodnotit požadovanou jakost tkaniny, konstrukci pásu, krycí pryž a konfiguraci vzoru pro danou aplikaci.
Globální kontaktní informace YUFENG
jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil
+86 15318787602
Adresa továrny
Xiagou Villege, ETDZ, Qingdao, Shandong, Čína
- View as

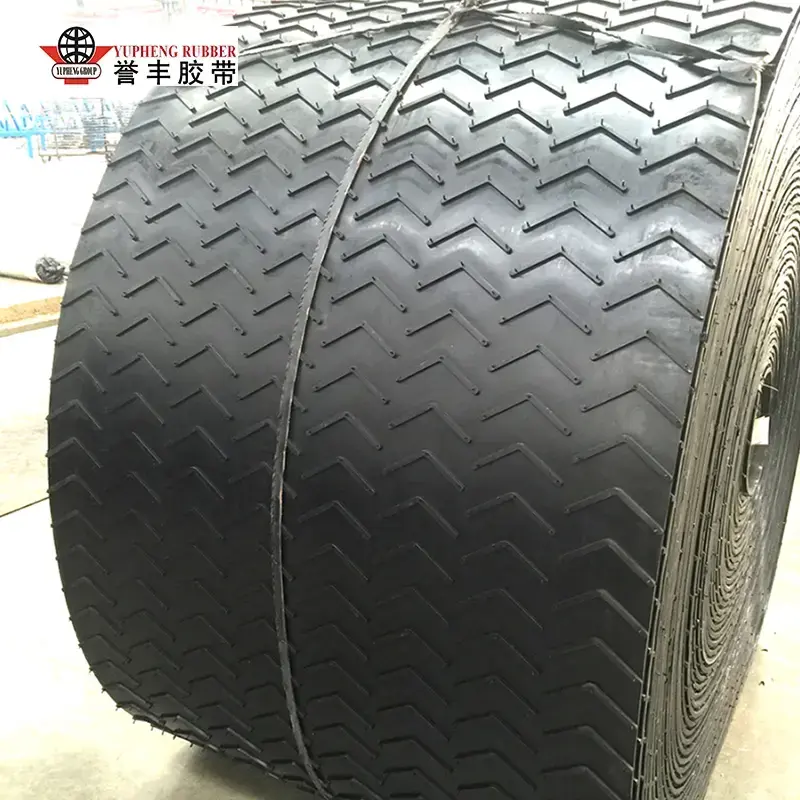

Hrotový dopravní pás
Hrotový dopravní pás YUFENG, navržený pro přesnou a šetrnou manipulaci s materiálem, využívá vyvýšené kulaté, oválné nebo kapslové kolíky, které zajišťují kontrolované bodové uchopení. Testováno v praxi při zpracování dřeva, zpracování potravin a logistice, zlepšuje stabilitu produktu na šikmých dopravnících a zároveň snižuje poškození povrchu. Možnosti PVC, PU, pryže a PE jsou k dispozici s přizpůsobenými tvary, výškami a hustotami čepů.

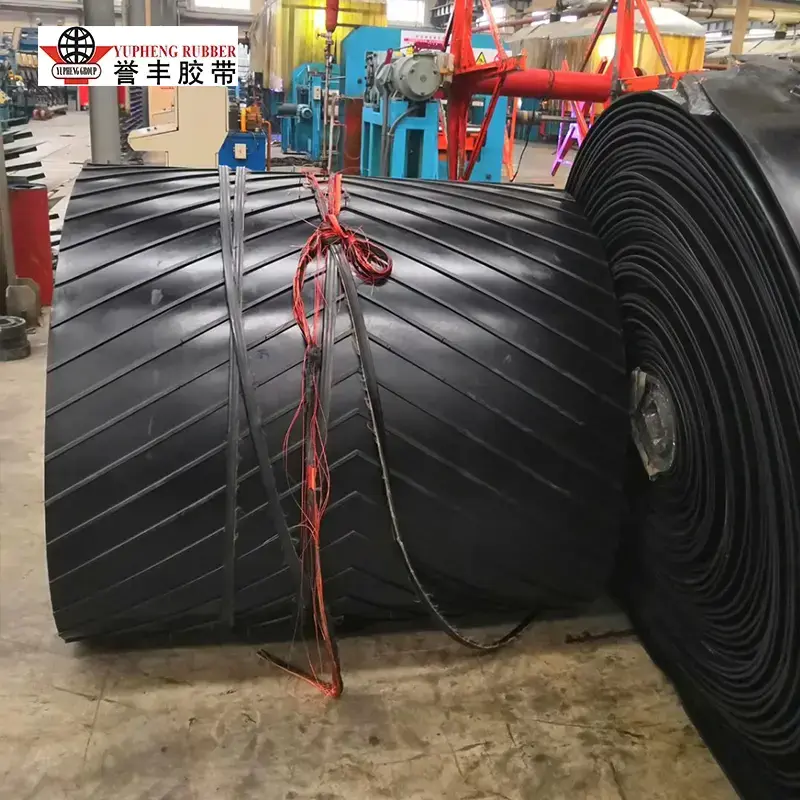

Dopravní pás s diamantovým vzorem
Pro dopravní aplikace, které vyžadují spolehlivou přilnavost v měnících se směrech a sklonech, poskytuje pásový dopravník YUFENG s diamantovým vzorem stabilní všesměrový protiskluzový výkon. Jeho zvýšený diamantový povrch zlepšuje trakci materiálu a zároveň pomáhá odvádět vlhkost a nečistoty, což snižuje prokluz ve srovnání s plochými řemeny. Vlastní velikosti diamantů, hloubky, hustoty a specifikace pásu jsou k dispozici pro těžbu, zemědělství, zpracování potravin, logistiku a stavebnictví.

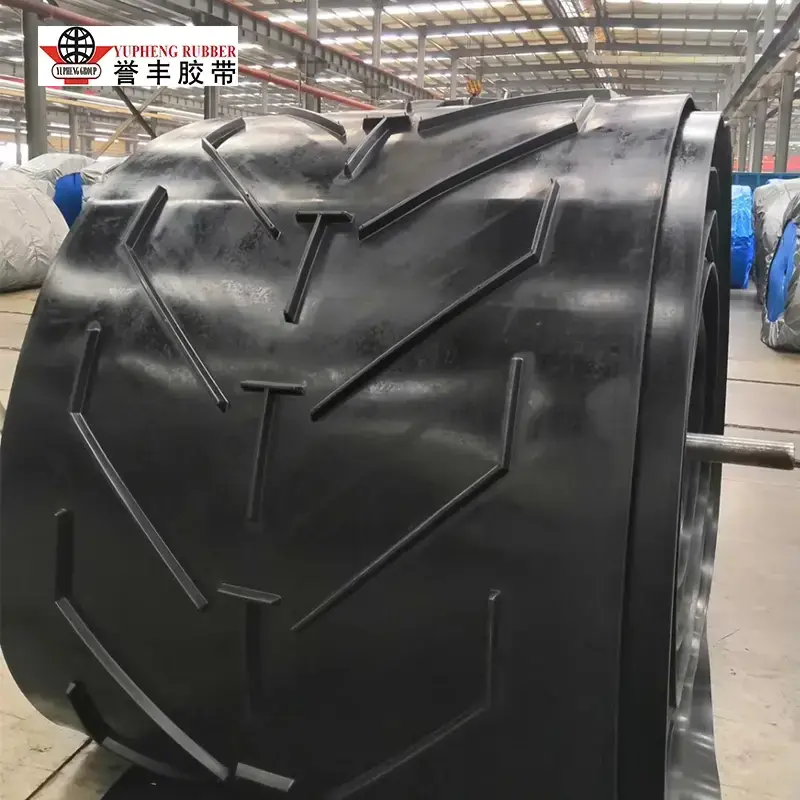

Dopravní pás Chevron
Chevronový dopravní pás YUFENG, navržený pro účinnou šikmou dopravu sypkého materiálu, používá integrálně vulkanizované příchytky ve tvaru V, které zlepšují přilnavost a zabraňují zpětnému pohybu materiálu na svazích až do 40°. Jeho odolná, otěruvzdorná konstrukce podporuje náročné aplikace v těžbě, přístavech, zemědělství a stavebních materiálech, přičemž vzory příchytek C15, C25 a další jsou dostupné pro přizpůsobené dopravní požadavky.

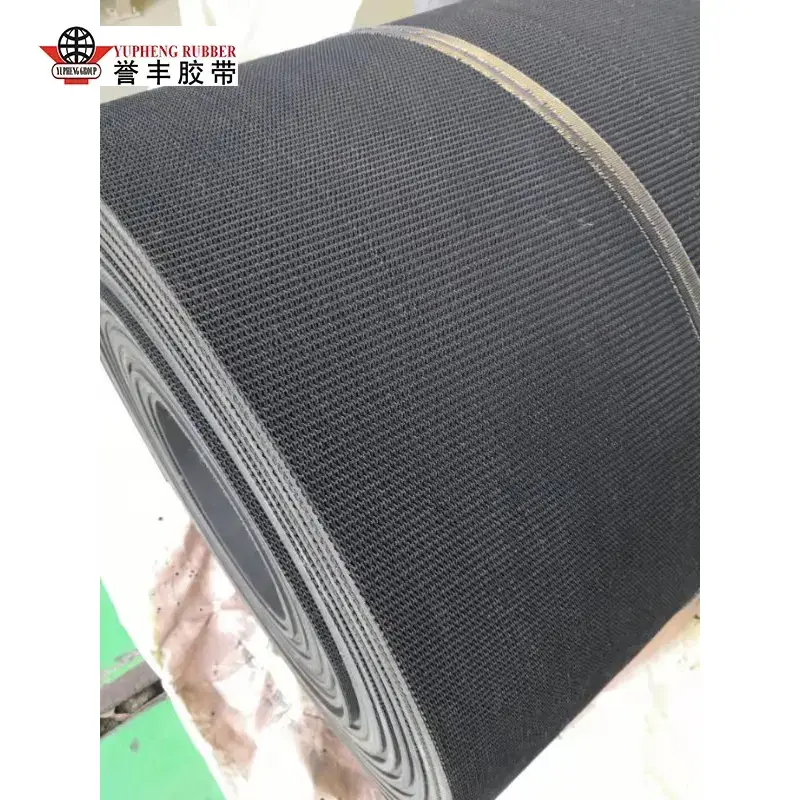

Hrubý horní dopravní pás
