Hrotový dopravní pás

Jemné uchopení a stabilní umístění produktu jsou hlavními výhodami hřebíkového dopravníkového pásu YUFENG. Jeho jednotlivě vyvýšené kulaté, oválné nebo kapslové čepy vytvářejí kontrolovaný bodový kontakt a poskytují silné tření bez nadměrného povrchového tlaku. Rozmístění kolíků také umožňuje průchod nečistot a vlhkosti, takže pás je vhodný pro zpracování dřeva, zpracování potravin a logistiku, kde je kritická integrita produktu a povrchová úprava.

Struktura designu a vzor povrchu

1. Povrch s hroty pro řízené uchopení materiálu

Hrotový dopravní pás YUFENG používá pravidelně rozmístěné vyvýšené výstupky k vytvoření více lokalizovaných kontaktních bodů mezi povrchem pásu a dopravovanými materiály. Ve srovnání se souvislými chevronovými nebo diamantovými vzory poskytuje hřebenová struktura kontrolovanou přilnavost a zároveň snižuje nadměrný kontakt s povrchem. Díky tomu je pás vhodný pro výrobky, kde je důležitá stabilní manipulace a snížené značení povrchu.

2. Otevřete Pattern pro snazší uvolnění materiálu

Mezery mezi jednotlivými čepy tvoří malé kanály přes povrch pásu. Tyto mezery napomáhají odvádění vody, prachu, jemných částic a zbytkových materiálů během provozu pásu a snižují hromadění na nosném povrchu. Struktura je zvláště vhodná pro smývaná prostředí, vlhké materiály, zemědělské produkty a aplikace, kde je vyžadováno čištění povrchů.

3. Geometrie čepu přizpůsobená charakteristikám materiálu

YUFENG poskytuje různé geometrie čepů podle požadovaného dopravního chování. Kulaté kolíky s klenutými povrchy poskytují vyvážený úchop pro všeobecnou manipulaci s materiálem, balení a logistiku. Oválné čepy vytvářejí více směrový kontaktní vzor pro produkty vyžadující stabilní polohu během přepravy. Nopy ve tvaru kapsle poskytují zaoblený povrchový profil pro zpracování dřeva, broušení a další aplikace povrchové úpravy.

4. Konfigurace flexibilního vzoru

Výška čepu, rozteč, uspořádání a rozměry pásu lze zvolit podle velikosti produktu, dopravního úhlu, rychlosti pásu a vlastností materiálu. To umožňuje, aby byl povrchový vzor přizpůsoben křehkým produktům, balenému zboží, mokrým materiálům a jemným částicím, aniž byste se spoléhali na jediný univerzální vzor.

Typické aplikace pro manipulaci s materiálem

1. Potraviny a zemědělské produkty

Čepovaný povrch je vhodný pro manipulaci s ovocem, zeleninou, obilím a dalšími produkty, které vyžadují kontrolovaný pohyb. Otevřený vzor také usnadňuje čištění a pomáhá snižovat hromadění materiálu během opakovaných dopravních cyklů.

2. Balení a logistika

U kartonů, baleného zboží, lahví a podobných hotových výrobků zajišťují rozmístěné výstupky stabilní kontakt, přičemž se vyhýbají souvislým zvýšeným žebrům, které se vyskytují na některých konvenčních vzorovaných pásech. Vzor lze upravit podle velikosti balení a směru dopravy.

3. Zpracování dřeva a povrchové zpracování

Kapsle a další konfigurace zaoblených čepů lze použít pro zařízení na zpracování dřeva, broušení a povrchovou úpravu. Vzdálenost mezi čepy poskytuje prostor pro to, aby se piliny a zbytky ze zpracování dostaly pryč z pracovní plochy.

4. Mokré a lepkavé materiály

Pro aplikace zahrnující vlhkost, bláto, rostlinné zbytky nebo lepivé materiály poskytují mezery mezi sloupky další prostor pro uvolnění materiálu. To pomáhá snížit nahromadění povrchu ve srovnání s plně souvislými vzorovanými povrchy.

Výběr materiálu a výrobní proces

1. Kostra z polyesterové tkaniny

YUFENG Studded Conveyor Belt používá vysokopevnostní EP polyesterovou tkaninu jako hlavní tažnou kostru se 2–4 vrstvami vybranými podle zatížení pásu a požadavků aplikace. Struktura poskytuje dobrou rozměrovou stabilitu, řízené prodloužení a dostatečnou podporu v tahu pro kontinuální dopravu.

2. Možnosti materiálu krytu

PVC je vhodné pro balení, logistiku a obecnou průmyslovou dopravu, kde je vyžadována odolnost proti oděru, chemická odolnost a snadné čištění. PU poskytuje vhodnou volbu pro zpracování potravin, léčiv a olejové materiály, přičemž jsou k dispozici jakosti určené pro styk s potravinami. Pryž je vybrána pro vysoce namáhané aplikace vyžadující vyšší tření, odolnost proti nárazu a tepelnou odolnost, zatímco PE nabízí lehké, vlhku odolné a nízkohlučné řešení pro tabák, potraviny a lehkou až středně těžkou dopravu.

3. Integrované lisování svorníků

Vyvýšené výstupky jsou vytvořeny společně s povrchem pásu přesným lisováním a vulkanizací, spíše než aby byly samostatně nalepeny nebo natištěny na pás. Tato integrovaná struktura zlepšuje spojení mezi čepy a tělem řemenu a snižuje riziko předčasného odlupování nebo praskání. Výška, průměr, rozteč a uspořádání čepů lze přizpůsobit podle požadavků dopravovaného produktu a zařízení.

4. Testování kvality v továrně

Hotové řemeny procházejí zkouškou pevnosti v tahu, otěru, přilnavosti čepů, ohýbání při nízké teplotě a povrchového tření. Tyto kontroly se používají k ověření mechanických vlastností, integrity vzoru a provozních charakteristik každé výrobní šarže před odesláním.

Ověření výkonu a výsledky v terénu

1. Stabilita šikmé dopravy

Během šesti měsíců sledování aplikací v prostředích zpracování dřeva, zpracování potravin a logistiky si pás YUFENG udržoval stabilní polohu produktu na nakloněných částech až do 35°. Ve srovnání s plochými řemeny, které vykazovaly znatelný pohyb produktu na strmějších úsecích, poskytoval distribuovaný vzor kolíků další lokalizovaný kontakt bez použití souvislých zvýšených žeber.

2. Ochrana povrchu produktu

Oddělená struktura čepu snižuje nepřetržitý kontakt mezi vzorem pásu a dopravovaným produktem. Při porovnávání choulostivých a balených produktů v terénu vytvářel povrch s hroty méně viditelné oděrky a značky než konvenční chevronové vzory, takže je vhodný tam, kde je třeba zachovat vzhled produktu a stav povrchu.

3. Výkon čištění povrchu

Otevřené prostory mezi kolíky poskytují kanály pro prach, jemné částice, vodu a zbytkové materiály, které mohou opustit nosnou plochu. V praktických aplikacích tato struktura zkrátila rutinní doby čištění ve srovnání s plochými pásy, kde by se materiál mohl hromadit na souvislém povrchu.

4. Manipulace s materiálem za mokra

Geometrie čepů zajišťuje lokalizovaný kontakt s dopravovaným produktem, zatímco prostory mezi čepy umožňují, aby se voda a lepkavé zbytky vzdalovaly od povrchu pásu. Tato kombinace může pomoci udržet polohu materiálu v podmínkách mokré nebo vlhké dopravy, kde konvenční ploché pásy mohou mít sníženou trakci.

Aplikační případy

1. Broušení dřevěných panelů – Vietnam

Výrobce nábytku ve Vietnamu požadoval pás pro zařízení na broušení panelů MDF a HDF. Předchozí plochý PVC pás umožňoval posun panelů během zpracování, což ovlivnilo konzistenci broušení. YUFENG dodal PVC pásek s kapslemi s hustým vzorem. Po šesti měsících provozu si pás udržoval stabilní kontakt s panely a podporoval konzistentnější brusný výkon, přičemž zákazník hlásil 25% zlepšení efektivity výroby.

2. Balení masa a drůbeže – Evropa

Evropské zařízení na zpracování potravin potřebovalo přepravovat balené masné výrobky podél nakloněné části při zachování hygieny a vzhledu výrobku. YUFENG dodal potravinářský PU pás s kulatým čepem s možností materiálu vyhovujícího FDA. Vzor kolíků zlepšil umístění obalu bez výrazného povrchového značení spojeného s některými konvenčními vyvýšenými vzory, zatímco otevřený vzor zjednodušil mytí.

3. Zpracování tabáku – Čína

Závod na zpracování tabáku vyžadoval stabilní dopravu pro volně ložený tabák, řezanou náplň a zpracované tabákové výrobky. YUFENG dodal PE pás s oválnými čepy navržený pro řízený pohyb materiálu a sníženou akumulaci povrchu. Po 12 měsících provozu si pás zachoval svou povrchovou strukturu a podporoval stabilní dopravu v různých fázích zpracování tabáku.

4. Ověření aplikace

Dostupné fotografie projektu, záznamy o výrobě a referenční materiály k aplikaci mohou být poskytnuty zákazníkům k posouzení. Materiál pásu, geometrie a rozměry čepů lze také před výrobou přizpůsobit vybavení zákazníka a dopravovaným produktům.

Specifikace produktu

1. Vzor a strukturální parametry

2. Parametry výkonu a napájení

Proč zvolit YUFENG dopravníkový pás s hroty

1. Řízený kontakt pro manipulaci s produktem

Čepovaný povrch vytváří více lokalizovaných kontaktních bodů spíše než souvislý vyvýšený vzor. Tato struktura poskytuje řízenou trakci pro šikmou dopravu a zároveň snižuje zbytečný kontakt s povrchem produktu. Je vhodný pro balené zboží, potravinářské výrobky, dřevěné panely a další materiály, kde je důležitá stabilní manipulace a vzhled.

2. Otevřete strukturu povrchu pro snadnější čištění

Vzdálenost mezi kolíky umožňuje, aby se voda, prach a jemné zbytky vzdalovaly od nosné plochy. To pomáhá zjednodušit běžné čištění a podporuje aplikace vyžadující časté mytí nebo zlepšenou hygienu povrchu.

3. Více materiálů pro různá zařízení

PVC poskytuje praktické řešení pro obecné průmyslové a logistické aplikace, PU je vhodný pro prostředí přicházející do styku s potravinami a oleji, pryž je k dispozici pro podmínky s vyšším třením a vysokým zatížením a PE poskytuje lehkou variantu pro dopravní systémy citlivé na vlhkost nebo s nízkou hlučností.

4. Přizpůsobený vzor a tovární podpora

YUFENG může přizpůsobit tvar čepu, výšku, průměr, hustotu, šířku pásu, tloušťku a materiál podle požadavků na zařízení a produkt. Přímá výroba je podporována technickou pomocí zahrnující výběr materiálu, konfiguraci vzoru, testování vzorků a přizpůsobení aplikací.

Vhodné aplikace

Náš dopravníkový pás s hroty se doporučuje zejména pro:

Často kladené otázky

Q1: Čím se pásový dopravník s hroty liší od pásů ve tvaru šipky a diamantového vzoru?

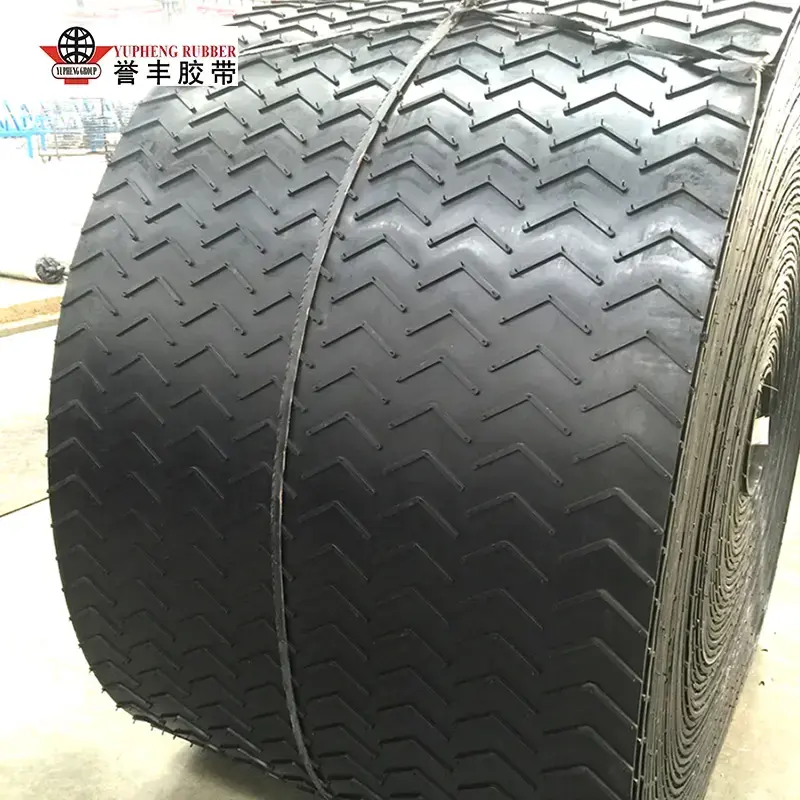

Hlavním rozdílem je, jak povrch pásu interaguje s dopravovaným produktem. Pásy Chevron používají souvislá vyvýšená žebra k pohybu sypkých materiálů na nakloněných dopravnících, zatímco pásy s diamantovým vzorem vytvářejí široký protiskluzový kontakt po povrchu pásu.

Pás používá individuálně tvarované kulaté, oválné nebo kapslové čepy k vytvoření více bodových kontaktních ploch. To poskytuje kontrolované uchopení a zároveň snižuje velikost povrchového tlaku aplikovaného na jednotlivé produkty, takže je zvláště vhodný pro balené zboží, choulostivé produkty, nepravidelné položky a aplikace, kde je nutné minimalizovat povrchové značení.

Q2: Jak mohu vybrat správný tvar čepu pro svou aplikaci?

Kulaté čepy jsou všestrannou možností pro balení, logistiku, stáčení a obecnou dopravu produktů, protože jejich zakřivený profil poskytuje vyvážené uchopení ve více směrech. Oválné čepy poskytují lepší směrovou trakci a jsou vhodné pro tabákové, obilné a pravidelně tvarované výrobky, které vyžadují stabilní umístění. Čepy kapslí jsou navrženy pro aplikace, jako je zpracování dřeva a broušení, kde je důležitý konzistentní kontakt a stabilita obrobku. YUFENG může také přizpůsobit geometrii, výšku, průměr a rozteč čepů podle tvaru produktu, dopravního úhlu a rychlosti pásu.

Q3: Mohou být pásy použity pro zpracování potravin?

Ano. YUFENG nabízí PU a vybrané PVC konstrukce vhodné pro aplikace přicházející do styku s potravinami, přičemž pro zákazníky vyžadující specifické materiály potravinářské kvality jsou k dispozici možnosti vyhovující FDA. Hladký povrch materiálu se snadno čistí, zatímco vzdálenost mezi lisovanými kolíky pomáhá snižovat hromadění vlhkosti a zbytků produktu.

Tyto konfigurace lze použít pro balené potraviny, zpracování masa a drůbeže, pekařské výrobky, občerstvení a další aplikace, kde je důležitá hygiena a kontrolovaná manipulace s produkty.

Q4: Proč má povrch s nopy samočisticí efekt?

Na rozdíl od plochého povrchu pásu, kde voda, prach a lepkavé zbytky mohou zůstat zachyceny na dopravovaném produktu, tvoří prostory mezi jednotlivými čepy otevřené kanály po povrchu pásu. Během provozu se mohou volné částice a kapaliny pohybovat těmito mezerami, místo aby se hromadily kolem kontaktních bodů.

To pomáhá udržovat konzistentní trakci a usnadňuje běžné čištění, zejména při mokrém zpracování, dřevozpracujícím, zemědělských a recyklačních aplikacích.

Q5: Které části pásu lze přizpůsobit?

YUFENG podporuje přizpůsobení struktury pásu a vzoru povrchu podle požadavků na vybavení a materiál zákazníka. Dostupné možnosti zahrnují tvar čepu, výšku čepu, průměr čepu, hustotu čepu, šířku pásu, tloušťku pásu, konstrukci kostry a krycí materiál.

Konstrukce z PVC, PU, ​​pryže a PE mohou být vybrány pro různé požadavky zahrnující kontakt s potravinami, odolnost proti oděru, chemickou expozici, odolnost proti nárazu nebo ochranu proti vlhkosti. Pro specifické dopravníkové systémy lze také vyvinout vlastní uspořádání čepů a rozměry pásu.

Q6: Jaký dopravní úhel zvládne pás s hroty?

Hrotový dopravní pás může zajistit stabilní manipulaci s produktem na šikmých dopravnících s praktickým výkonem v závislosti na dopravovaném materiálu a konfiguraci pásu. Lze uvažovat o aplikacích se sklonem do přibližně 35°, ale skutečný pracovní úhel by měl být určen společně s hmotností produktu, stavem povrchu, tvarem, rychlostí pásu a geometrií čepů.

Pro strmou dopravu mohou vyšší nebo hustěji uspořádané výstupky zlepšit retenci, zatímco citlivé produkty mohou vyžadovat konfiguraci s nižším kontaktem pro vyvážení přilnavosti a ochrany produktu.

Q7: Jak by se měl udržovat dopravníkový pás s hroty?

Běžná údržba zahrnuje především kontrolu stavu lisovaných čepů, odstraňování materiálu zachyceného mezi čepy a udržování správného napnutí řemene. Opotřebení čepů by mělo být sledováno během pravidelných kontrol, zejména u abrazivních aplikací, a poškozené části by měly být odstraněny dříve, než ovlivní stabilitu produktu.

Udržování válců, škrabek a povrchu pásu v čistotě také pomáhá snižovat zbytečné opotřebení. Protože čepy jsou integrálně zalisovány do pásu spíše než odděleně připojeny k povrchu, není potřeba rutinní kontrola nalepených povrchových bloků.

Q8: Jsou čepy vylisovány společně s pásem nebo připevněny dodatečně?

Pásy YUFENG využívají integrovaný proces lisování a vulkanizace, ve kterém jsou čepy vytvořeny jako součást povrchové struktury pásu. Tato konstrukce vytváří pevnější spojení mezi kolíky a potahovým materiálem než povrchové bloky, které se na opasek jednoduše nalepí nebo natisknou.

Správné parametry lisování pomáhají snížit riziko odlupování svorníků a předčasného praskání při opakovaném ohýbání a zároveň umožňují kontrolu rozměrů a uspořádání svorníků během výroby.

Q9: Jaký krycí materiál si mám vybrat: PVC, PU, ​​pryž nebo PE?

Vhodný krycí materiál závisí na pracovním prostředí a dopravovaném produktu. PVC je praktickou volbou pro obecnou průmyslovou dopravu, kde je vyžadována odolnost proti otěru, chemická odolnost a snadné čištění. PU se lépe hodí pro zpracování potravin a aplikace vyžadující odolnost vůči oleji a možnost potravinářské kvality.

Pryž poskytuje vyšší tření, odolnost proti nárazu a tepelnou odolnost pro náročné průmyslové aplikace, zatímco PE je užitečný tam, kde je preferována lehká konstrukce, odolnost proti vlhkosti a nižší provozní hluk. YUFENG může doporučit vhodný materiál na základě vlastností produktu a podmínek zařízení.

Q10: Můžete poskytnout vzorky před hromadnou objednávkou?

Ano. Malé vzorky jsou k dispozici pro zákazníky, kteří potřebují vyhodnotit geometrii čepů, vlastnosti materiálu, povrchovou přilnavost a dopravní výkon před zadáním výrobní zakázky. Specifikace vzorku lze vybrat podle zamýšlené aplikace, včetně tvaru čepu, materiálu pásu a konfigurace povrchu.

Zákazníci mohou vzorek použít pro párování zařízení a zkoušky manipulace s produktem, zatímco konečná výrobní specifikace může být potvrzena na základě výsledků testů.

Pokyny pro aplikaci a výběr

Pro nejlepší konfiguraci pásu by zákazníci měli poskytnout dopravovaný produkt, rozměry a hmotnost produktu, dopravní úhel, rychlost pásu, pracovní teplotu a zda aplikace zahrnuje požadavky na vodu, olej, prach nebo styk s potravinami. Tyto faktory přímo ovlivňují výběr tvaru čepu, výšku čepu, rozteč, krycí materiál a konstrukci kostry. YUFENG může tyto provozní parametry použít k doporučení vhodné konfigurace pásu a poskytování zákaznické podpory výroby.

Požádejte o řešení hřebíkového dopravního pásu

Pokud potřebujete dopravníkový pás, který kombinuje kontrolované uchopení produktu, snížené povrchové značení a snadnější čištění, kontaktujte společnost YUFENG se specifikacemi vašeho dopravníku a požadavky na aplikaci. Můžeme poskytnout vhodné vzory čepů, možnosti materiálů, přizpůsobené rozměry, vzorky a tovární nabídky pro zpracování dřeva, zpracování potravin, balení, logistiku, tabák, zemědělství a další průmyslové dopravní aplikace.
