Co dělá obecný ocelový kordový dopravní pás spolehlivým pro těžké operace?

1. Co je obecný dopravníkový pás z ocelového kordu?

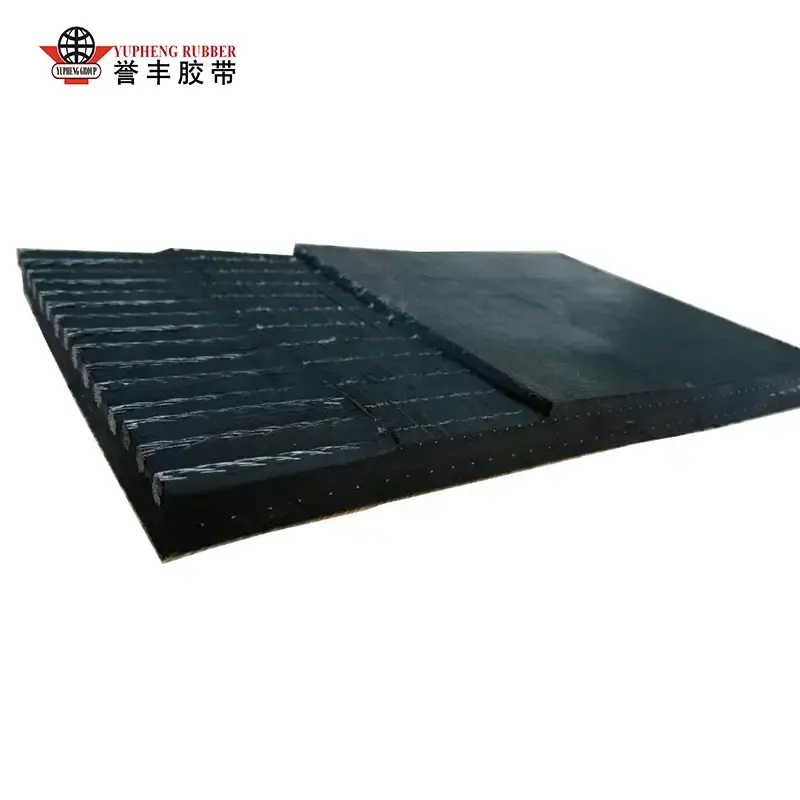

Obecný ocelokordový dopravníkový pás je pryžový dopravníkový pás vyztužený vysokopevnostními ocelovými kordy uspořádanými podélně skrz jeho kostru. Tyto kordy přenášejí primární tahové zatížení, zatímco okolní pryž chrání výztuž a pomáhá přenášet síly v rámci struktury pásu.

Na rozdíl od dopravníkových pásů vyztužených tkaninou, které se spoléhají na textilní vrstvy pro pevnost v tahu, ocelové kordové pásy používají ocelová lana k podpoře náročných provozních podmínek. Tato konstrukce je zvláště užitečná, když musí dopravník přepravovat těžké materiály na dlouhé vzdálenosti nebo pracovat pod vysokým napětím pásu.

Termín "obecný" typicky odkazuje na pás určený pro běžné průmyslové dopravní úkoly spíše než pro specializované aplikace s výjimečnými požadavky. Přesný význam však závisí na klasifikaci produktu výrobce a specifikacích dohodnutých pro projekt.

2. Hlavní komponenty a konstrukce

Pochopení konstrukce řemenu pomáhá kupujícím identifikovat specifikace, které ovlivňují odolnost, provozní stabilitu a požadavky na údržbu.

2.1 Výztuž ocelovým kordem

Podélné ocelové kordy poskytují řemenu hlavní pevnost v tahu a pomáhají omezovat prodloužení při zatížení. Jejich konstrukce, průměr, rozteč a charakteristiky lepení musí být vhodné pro požadovaný jmenovitý výkon řemene a provozní podmínky.

U vysokonapěťových systémů je integrita šňůry obzvláště důležitá. Poškození nebo koroze ve výztuži může snížit konstrukční spolehlivost řemenu, i když se vnější pryž jeví relativně neporušená.

2.2 Jádro a spojovací pryž

Guma obklopující ocelové kordy pomáhá udržovat jejich polohu, přenáší napětí a chrání výztuž proti vlhkosti a korozi. Spolehlivá přilnavost mezi ocelí a pryží je nezbytná, protože oddělení může umožnit postupování poškození uvnitř pásu.

2.3 Guma horního krytu

Horní kryt směřuje k přepravovanému materiálu a je vystaven otěru, řezání, nárazu a dalšímu provoznímu namáhání. Jeho složení a tloušťka by měly odrážet velikost, tvar, teplotu a povrchové vlastnosti materiálu.

2.4 Guma spodního krytu

Spodní kryt běží přes řemenice a napínací kladky. Musí odolat opakovanému ohýbání a tření a zároveň chránit vnitřní výztuž. Výběr krytu by měl zohledňovat uspořádání kladek dopravníku, provozní rychlost a podmínky zatížení.

2.5 Hrany a spoje pásu

Okraje pásu chrání kostru před vnější expozicí, zatímco spoj spojuje části pásu do souvislé smyčky. V systémech ocelových kordů je návrh spoje a zpracování obzvláště důležité, protože spoj musí přenášet značné tahové zatížení, aniž by došlo k ohrožení výztuže.

3. Klíčové výhody pro průmyslové provozy

3.1 Vysoká pevnost v tahu pro velká zatížení

Vyztužení ocelovým kordem podporuje vysokonapěťové dopravní aplikace, které mohou přesáhnout praktické možnosti běžných textilních pásů. To z něj činí cennou možnost pro nepřetržitý přesun těžkých sypkých materiálů v náročných průmyslových prostředích.

3.2 Nízké prodloužení a stabilní provoz

Pásy z ocelových kordů obecně vykazují nižší podélné prodloužení než srovnatelné textilní pásy za podobných provozních podmínek. Nižší prodloužení může pomoci snížit požadavky na zdvih a zjednodušit řízení napětí, ačkoli skutečný návrh musí stále zohledňovat elastické roztažení, podmínky instalace a provozní zatížení.

3.3 Vhodnost pro přepravu na dlouhé vzdálenosti

Dlouhé dopravníkové trasy mohou způsobit značné napětí a problémy s údržbou. Správně specifikovaný ocelový kordový pás může podporovat přepravu na dlouhé vzdálenosti a zároveň snížit potřebu kompenzovat nadměrné natažení pásu.

3.4 Podpora pro kontinuální manipulaci s materiálem

Těžba, výroba cementu a přístavní operace často závisí na nepřerušovaném toku materiálu. Když jsou konstrukce pásu, krycí směs, spoj a konstrukce dopravníku správně sladěny, může systém ocelového kordu přispět ke spolehlivému provozu a předvídatelnému plánování údržby.

3.5 Potenciál nižších nákladů životního cyklu

Počáteční pořizovací cena je pouze jednou částí ceny dopravního pásu. Snížená frekvence výměny, kratší doba prostojů a účinná údržba mohou učinit vhodně zvolený ocelový kordový pás ekonomicky atraktivní po dobu jeho provozní životnosti.

Tyto výhody nejsou automatické. Skutečné výsledky závisí na kvalitě pásu, konstrukci dopravníku, přesnosti instalace, podmínkách manipulace s materiálem a disciplíně údržby.

4. Běžné průmyslové aplikace

Obecné dopravníkové pásy z ocelového kordu jsou běžně zvažovány pro průmyslové systémy vyžadující vysokou pevnost v tahu, řízené prodloužení a spolehlivou přepravu sypkých materiálů.

Těžba a zpracování nerostů

Důlní provozy využívají dopravníkové pásy k přepravě uhlí, železné rudy, měděné rudy, drcené horniny a dalších vytěžených materiálů. Konstrukce z ocelového kordu může být vhodná pro dlouhé přepravní trasy a aplikace s vysokým zatížením, kde je hlavním hlediskem napětí pásu a provozní kontinuita.

Cement a stavební materiály

Cementárny a zařízení na výrobu kameniva manipulují s vápencem, slínkem, pískem, štěrkem a souvisejícími materiály. Výběr řemene by měl brát v úvahu otěr, velikost částic, náraz při zatížení a teplotu materiálu. Pokud se jedná o horké materiály, může být vyžadován vhodně dimenzovaný tepelně odolný kryt spíše než standardní směs pro všeobecné použití.

Porty a hromadné terminály

Přístavy používají dopravníkové systémy k přesunu hromadného nákladu mezi skladovacími prostory, zpracovatelským zařízením a zařízeními pro nakládání a vykládání lodí. Dlouhé provozní hodiny a velké objemy materiálu činí spolehlivost pásu důležitou pro udržení průchodnosti a snížení provozních přerušení.

Energetika a těžký průmysl

Elektrárny, ocelárny a další průmyslové závody používají dopravníkové systémy k přepravě paliva, surovin a sypkých produktů souvisejících s výrobou. V závislosti na povinnosti mohou kupující zvážit požární odolnost, tepelnou odolnost nebo jiné vlastnosti specifické pro aplikaci.

5. Jak vybrat správný obecný dopravníkový pás z ocelových lan

Výběr správného pásu začíná pochopením dopravníkového systému spíše než výběrem produktu na základě ceny nebo jednoho hodnocení pevnosti. Následující faktory pomáhají kupujícím připravit jasnou technickou specifikaci.

5.1 Určete požadovanou pevnost v tahu

Pásy z ocelových kordů jsou často klasifikovány pomocí hodnocení ST, které vyjadřují jmenovitou pevnost pásu v tahu v N/mm. Požadovaný jmenovitý výkon závisí na vypočteném maximálním provozním napětí, geometrii dopravníku, podmínkách spouštění a zastavení, bezpečnostních faktorech a příslušné konstrukční normě.

Nepředpokládejte, že vyšší hodnocení automaticky poskytuje lepší hodnotu. Zbytečně vysoké hodnocení může zvýšit náklady a mohlo by zavést konstrukční úvahy zahrnující tuhost řemene, průměr řemenice a požadavky na instalaci.

5.2 Potvrďte šířku a délku pásu

Šířka pásu musí vyhovovat požadované průchodnosti, velikosti hrud materiálu, uspořádání nakládání a konstrukci dopravníku. Délka pásu by měla být určena ze skutečného uspořádání dopravníku, včetně uspořádání navíjení a požadavků na spoj.

5.3 Zvolte vhodný stupeň krytí

Výběr krytu by měl odrážet skutečný materiál a provozní prostředí. Univerzální odolnost proti oděru může být pro některé aplikace dostatečná, zatímco jiné vyžadují specializované směsi pro zvládnutí tepla, oleje, chemikálií, rizik souvisejících s plamenem nebo mimořádných nárazů.

5.4 Zkontrolujte průměry kladek a geometrii dopravníku

Průměr řemenice, napnutí řemenu, přechodová vzdálenost, uspořádání žlabu a konfigurace napínacího kola ovlivňují, jak se řemen ohýbá a běží. Tyto faktory by měly být zkontrolovány podle technických doporučení výrobce a schváleného návrhu dopravníku.

5.5 Naplánujte metodu spojování

Dopravníkové pásy z ocelového kordu obvykle vyžadují správně navržené vulkanizované spoje. Konstrukce spoje, materiály, příprava kordu, podmínky vytvrzování a kompetence techniků ovlivňují výkon spoje. Před objednáním řemene si ověřte postup instalace, zejména na vzdálených místech, kde může být obtížné získat speciální vybavení.

5.6 Zvažte požadavky na životní prostředí a bezpečnost

Kolísání teploty, vlhkost, prach, vystavení chemikáliím, venkovní počasí a bezpečnostní pravidla specifická pro dané místo mohou ovlivnit výběr produktu. Pokud projekt vyžaduje shodu s konkrétní normou, určete příslušné vydání a kritéria přijetí ve specifikaci nákupu.

5.7 Připravte si úplný kontrolní seznam pro nákup

• Délka dopravníku, převýšení, rychlost a provozní plán.
• Požadovaná průchodnost a maximální velikost kusu materiálu.
• Požadovaná pevnost a šířka pásu.
• Tloušťky horního a spodního krytu a třídy směsi.
• Teplota materiálu, vlhkost, abrazivita a chemická expozice.
• Průměry řemenic, uspořádání navíjení a podmínky zatížení.
• Návrh spoje, umístění instalace a dostupné zdroje údržby.
• Požadované testování, inspekční dokumentace a příslušné normy.
• Objednané množství, místo určení, dodací lhůta a požadavky na náhradní pás.

Poskytnutí těchto informací pomůže výrobci posoudit technickou kompatibilitu a připravit přesnější nabídku.

6. Ocelové kordy vs. dopravníkové pásy z tkaniny

Ocelové kordy a textilní dopravní pásy slouží důležitým průmyslovým účelům. Vhodná volba závisí na zatížení, délce dopravníku, mechanické konstrukci, podmínkách prostředí a celkových nákladech na vlastnictví.

Pro krátký dopravník s mírným zatížením může být ekonomičtějším řešením látkový pás. Pro dálkový dopravník s vysokým napětím může ocelová kordová konstrukce nabídnout výhody, které ospravedlňují dodatečné náklady na nákup a instalaci. Konečnou volbu by měly určit technické výpočty.

7. Údržba a odstraňování problémů

I dobře vyrobený řemen může předčasně selhat, pokud je dopravník špatně nastaven, materiál se hromadí kolem kladek nebo poškození zůstane bez povšimnutí. Zdokumentovaný program preventivní údržby pomáhá identifikovat vznikající problémy dříve, než způsobí větší narušení.

7.1 Pravidelně kontrolujte řemen

Zkontrolujte horní a spodní kryty, okraje, vkládací body, výstupní oblasti a přístupné spojovací části. Hledejte zářezy, abnormální opotřebení, odkrytou výztuž, oddělení krytu, neobvyklou deformaci a známky kontaminace materiálu.

7.2 Monitorování sledování pásu

Trvalé nesprávné vedení může poškodit okraje pásu a způsobit rozlití materiálu. Zkontrolujte vyrovnání řemenic, stav napínací kladky, rozložení zatížení a nahromadění materiálu. Vyhněte se nápravě problému pomocí svévolných úprav, aniž byste identifikovali základní příčinu.

7.3 Ochrana nakládacích a překládacích bodů

Velké hrudky padající z nadměrné výšky mohou poškodit kryty a potenciálně ovlivnit vnitřní šňůry. Správná geometrie skluzu, nárazová lůžka, správně nastavené sukně a řízený tok materiálu pomáhají snížit koncentrovaný náraz a zabraňují zachycení materiálu na pásu.

7.4 Pečlivě udržujte spoje

Spoje si zaslouží zvláštní pozornost, protože defekty ve spoji se mohou při opakovaném namáhání a ohýbání rozvinout ve vážné poruchy. Zkontrolujte oddělování hran, praskliny, neobvyklé vyboulení a viditelné poškození. Při podezření na závadu si před vrácením řemene do náročného servisu sjednejte kompetentní technické posouzení.

7.5 Používejte vhodnou technologii kontroly

Vizuální kontroly nemohou odhalit každou vnitřní vadu. Pro kritické instalace ocelového kordu mohou vhodné nedestruktivní metody kontroly, včetně kontroly elektromagnetického kabelu tam, kde je to vhodné, pomoci identifikovat vnitřní poškození drátu nebo korozi, která nemusí být na povrchu viditelná.

7.6 Včasné řešení běžných problémů

Bezpečnostní upozornění:Inspekce, čištění a opravy by se měly řídit postupy izolace a uzamčení místa. Nikdy nesahejte do pohybujícího se dopravníku a nepokoušejte se o opravu, pokud je systém v provozu.

8. Pochopení celkových nákladů na vlastnictví

Porovnání dopravníkových pásů pouze podle pořizovací ceny může vést k vyšším nákladům po dobu životnosti zařízení. Užitečnější přístup zvažuje pořízení, instalaci, provoz, údržbu a výměnu společně.

Klíčové nákladové faktory

• Cena nákupu:Rozměry řemene, pevnost v tahu, krycí směs a požadavky na přizpůsobení.
• Cena instalace:Doprava, manipulační zařízení, práce a speciální spojovací prostředky.
• Náklady na údržbu:Rutinní kontroly, opravy, sledování a výměna součástí.
• Expozice prostojů:Ztráta výroby, zpožděné dodávky a narušení propojených procesů.
• Plánování výměny:Dostupnost náhradního pásu, dodací lhůty a přístup k technické podpoře.

Například pás s vyšší počáteční cenou může nabídnout lepší hodnotu, pokud odpovídá provoznímu zatížení a snižuje neplánované odstávky. Naopak drahý pás s nevhodnou krycí směsí nebo špatně provedeným spojem může přinést neuspokojivé výsledky.

Chcete-li spravedlivě porovnat nabídky, vyžádejte si konzistentní technické specifikace a vyhodnoťte navrhovaný řemen se stejnými provozními podmínkami, požadavky na kontrolu, dodacími podmínkami a očekávanými potřebami údržby.

9. Jak hodnotit dodavatele ocelových lankových dopravních pásů

Výběr dodavatele není jen nákupem. Schopnost výrobce porozumět aplikaci, potvrdit technické detaily, zachovat konzistenci produktu a poskytnout spolehlivou dokumentaci může ovlivnit výsledek celého projektu dopravníku.

Zkontrolujte technickou způsobilost

Zeptejte se, zda může dodavatel vyhodnotit požadovanou pevnost v tahu, rozměry řemene, krycí směs, uspořádání řemenic a požadavky na spoj. Technická doporučení by měla být v souladu s provozními údaji, které poskytnete.

Vyžádejte si příslušnou dokumentaci kvality

V závislosti na projektu může dokumentace obsahovat specifikace produktu, zprávy o zkouškách, identifikaci materiálu, kontrolní záznamy a prohlášení o shodě s dohodnutými normami. Potvrďte, které dokumenty jsou k dispozici pro přesnou konstrukci pásu, která je citována.

Zkontrolujte konzistenci výroby

Diskutujte o postupech kontroly kvality pro umístění ocelového kordu, lepení pryže, rozměry krytu, kontrolu hotového pásu a sledovatelnost produktu. U kritických projektů si před zahájením výroby ujasněte kritéria přijatelnosti.

Potvrďte doručení a poprodejní podporu

Projekty dálkových dopravníků mohou vyžadovat pečlivou koordinaci výrobních plánů, expedice, instalace a uvedení do provozu. Zeptejte se na dodací lhůty, balení, technickou komunikaci, plánování náhradních řemenů a dostupnost vhodných pokynů pro spojování.

Pracujte s jasnou technickou specifikací

Před zadáním objednávky se ujistěte, že se obě strany dohodly na hodnocení řemene, šířce, délce, tloušťce potahu, třídě potahu, příslušných normách, požadavcích na testování a dodacích podmínkách. Podrobná specifikace snižuje nedorozumění a usnadňuje porovnání nabídek dodavatelů.

Pro průmyslové nákupčí spojuje spolehlivé rozhodnutí o zdroji vhodnost produktu, transparentní dokumentaci, konzistentní výrobu a podporu, která odpovídá skutečným požadavkům projektu.

10. Často kladené otázky

11. Závěr: Vybudování spolehlivějšího dopravního systému

Všeobecný ocelový kordový dopravníkový pás může být efektivním řešením pro přepravu těžkých materiálů, kdy je nezbytná vysoká pevnost v tahu, nízké prodloužení a spolehlivý provoz. Jeho výkon však závisí na celém systému: návrhu výztuže, výběru pryžového krytu, geometrii dopravníku, kvalitě spoje, instalačních postupech a preventivní údržbě.

Pro nákupní týmy a projektové inženýry je nejúčinnějším přístupem nejprve definovat skutečné provozní podmínky, porovnat produkty s konzistentními technickými specifikacemi a vyhodnotit dlouhodobé náklady na vlastnictví spíše než samotnou kupní cenu.

Qingdao Zhongye Yufeng Tape Co., Ltd. může být zahrnuto do hodnocení vašeho dodavatele při získávání řešení dopravních pásů s ocelovým kordem. Prodiskutujte své požadavky na projekt se společností, abyste potvrdili vhodnost produktu, dostupné specifikace, dokumentaci kvality a dodací podmínky.
