Napínací kladka s pryžovým kroužkem

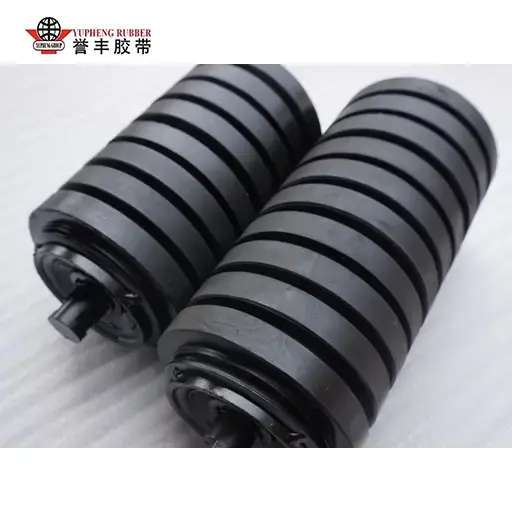

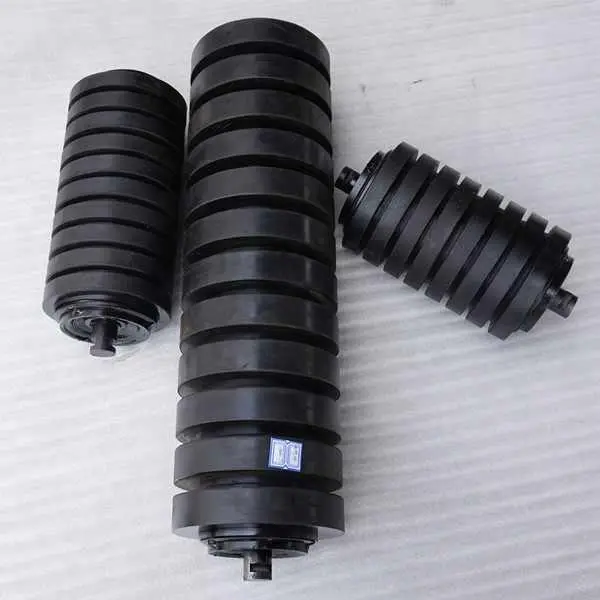

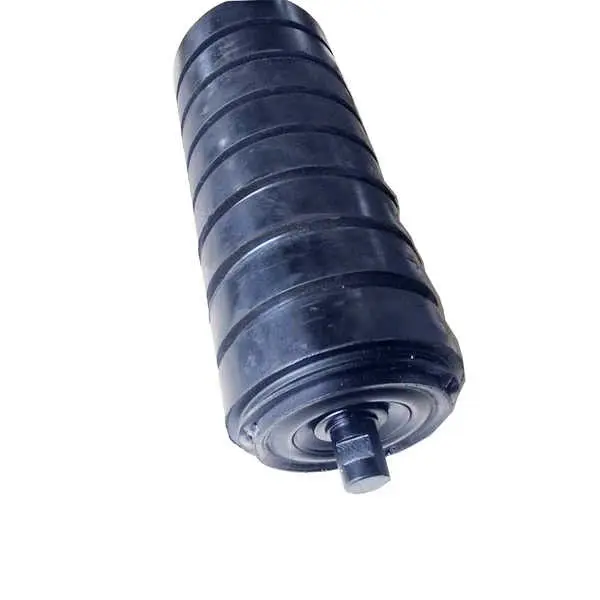

YUFENG Rubber Ring Impact Idler Roller je vyhrazená komponenta vyrovnávacího dopravníku nezávisle vyvinutá a sériově vyráběná naší továrnou, exkluzivně optimalizovaná pro vysoce nárazové sekce nakládacího skluzu, kde hromadí ruda, uhlí a kámen vertikálně. Na rozdíl od tradičních plně hladkých ocelových rázových vodicích kladek, které přenášejí veškerou padající sílu přímo na dopravní pás, tato vodicí kladka instaluje ve stejné vzdálenosti tlusté elastické pryžové kroužky na bezešvý ocelový válec. Segmentované pryžové polštáře se při silném nárazu elasticky deformují, aby rozptýlily koncentrovaný tlak do široké kontaktní plochy, čímž se eliminují lokální špičky napětí, které způsobují propíchnutí pásu a podélné roztržení. Slouží jako nezbytný odpovídající díl pro velkoobjemové dopravníkové linky s vysokými výškami pádu a zcela vyplňuje výkonnostní mezeru běžných ocelových napínacích kladek, které postrádají kapacitu pro tlumení nárazů.

Materiál a výrobní řemeslo

Všechny suroviny YUFENG Rubber Ring Impact Idler Roller podléhají přísné vstupní kontrole od kvalifikovaných dodavatelů. Plášť válce používá zesílenou bezešvou uhlíkovou ocel Q235 s plně žárovým zinkováním pro lepší odolnost vůči kalné vodě, alkalickému popelu a pobřežní solné mlze. Tlumicí kroužky jsou vyrobeny ze směsové pryže NR/SBR o tvrdosti 65±5 Shore A, která poskytuje elastické odpružení, odolnost proti opotřebení a dlouhodobou odolnost proti deformaci při opakovaném nárazu.

Materiál gumového kroužku a ochrana proti nárazu

Segmentované pryžové kroužky používají 65±5 Shore A NR/SBR směsovou pryž pro absorbování opakovaných nárazů padajících materiálů. Jejich elastická struktura pomáhá rozložit koncentrované zatížení po povrchu pásu, čímž se snižuje riziko propíchnutí, roztržení a trvalé deformace při nepřetržitém nakládání.

Těsnění a ochrana ložisek

Pevná ocelová hřídel 45# je obrobena CNC a opatřena kuličkovými ložisky s hlubokou drážkou s vůlí C3 naplněnými vysokoteplotním lithiovým mazivem. Tříkanálová nylonová labyrintová těsnění a dvojité vnější pryžové protiprachové kroužky vytvářejí vícenásobné ochranné bariéry proti minerálnímu prachu, kalné vodě a vlhkosti.

Tovární inspekce a kontrola kvality

Před dodáním prochází každý hotový válec kalibrací soustřednosti, testováním odolnosti proti otáčení, simulací těsnění v blátivé vodě a opakovaným testováním rázové únavy. Tyto postupy pomáhají ověřit strukturální stabilitu a spolehlivou rotaci před odesláním produktů do průmyslových aplikací.

Údaje z terénních testů a srovnání bodu průmyslové bolesti

Společnost YUFENG provedla šest měsíců nepřetržitého sledování terénu v povrchových lomech, podzemních uhelných dolech a dopravních linkách cementové suroviny. Napínací kladky s pryžovým kroužkem byly porovnávány s běžnými rázovými napínacími kladkami z hladké oceli za podobných podmínek s vysokým poklesem sypkého materiálu.

Výkon absorbce nárazu

Záznamy v terénu ukázaly, že segmentovaná pryžová prstencová struktura absorbovala více než 60 % naměřené energie nárazu, což pomohlo snížit přímý přenos nárazu z velkých kusových materiálů na dopravní pás a rám napínací kladky.

Výsledky ochrany a údržby pásu

Během šestiměsíčního období sledování zaznamenaly testované dopravníkové linky o 72 % méně případů proražení a roztržení pásu, o 35 % delší servisní cyklus pásu a o 65 % kratší prostoje při údržbě nakládací zóny ve srovnání s předchozím provozním stavem.

Porovnání výkonu

Případy aplikací skutečných průmyslových projektů

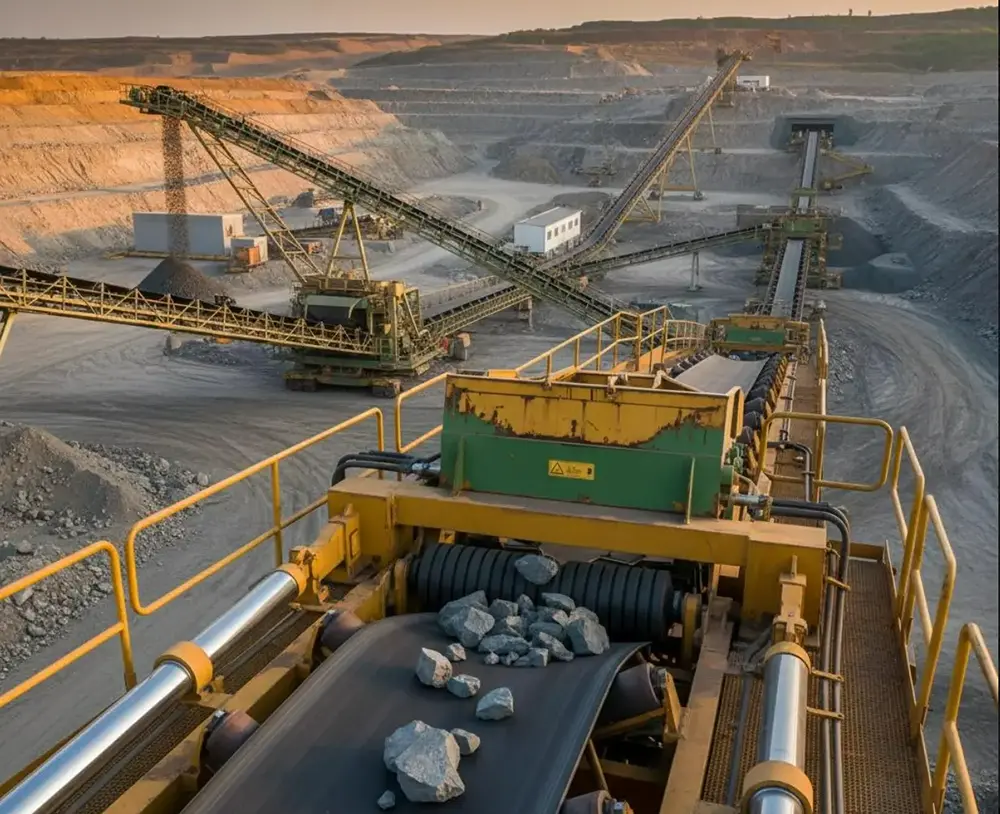

Projekt nakládání železné rudy v otevřené jámě

V otevřeném projektu železné rudy ve Vnitřním Mongolsku byly dříve pod 4metrovým skluzem instalovány konvenční ocelové rázové vodicí kladky. Velké hrudky rudy často způsobovaly proražení dopravního pásu a opakované opravy záplat. Po modernizaci nakládací zóny pomocí napínacích válečků YUFENG Rubber Ring Impact se počet případů propíchnutí pásu podstatně snížil a týdenní údržba záplat byla ukončena. Zaznamenané měsíční náklady na opravy a pořízení pásu se snížily o 61 %.

Linky na přepravu cementu a sypkého materiálu

Napínací kladky s pryžovým kroužkem YUFENG jsou také vhodné pro dopravu cementových surovin, vykládání kamenů a systémy podávání uhlí, kde velké nebo nepravidelné materiály generují koncentrovaný dopad na překládací místa. Elastické kroužky pomáhají chránit řemen, zatímco utěsněná konstrukce válce podporuje stabilní provoz v prašném průmyslovém prostředí.

Podpora ověřování projektu

YUFENG může poskytnout specifikace produktu, záznamy o kontrole továrny, fotografie instalace a dostupnou provozní dokumentaci v terénu, aby podpořila technické hodnocení zákazníka, výběr zařízení a nabídky projektu.

Kompletní parametry specifikace produktu

Proč zvolit tovární produkty YUFENG

Integrovaná výrobní kapacita

YUFENG kontroluje klíčové výrobní procesy ve firmě, včetně zpracování rolet, tvarování pryžových kroužků, montáže ložisek a kontroly hotových výrobků. Tento integrovaný pracovní postup pomáhá udržovat konzistentní rozměry, kvalitu instalace pryžových kroužků a celkový výkon montáže napříč různými výrobními dávkami.

Zaměřené řešení problémů s nakládací zónou

Náš napínací válec s pryžovým kroužkem je navržen pro přepravní místa, kde padající uhlí, ruda, kamenivo a další sypké materiály mohou způsobit propíchnutí, roztržení a nadměrné vibrace pásu. Elastické pryžové kroužky tlumí nárazy, zatímco vícestupňová těsnící struktura chrání sestavu ložiska a pomáhá snižovat přerušení údržby a četnost výměn.

Factory Direct Service & Project Support

YUFENG poskytuje ceny přímo z výroby, technické konzultace, přizpůsobené výkresy a podporu vzorků. Zakázkové produkty mohou být vyhodnoceny prostřednictvím nárazových a těsnících testů před odesláním, zatímco velkoobjemové objednávky jsou naplánovány podle výrobní kapacity, aby bylo podpořeno stabilní dodání projektu.

Často kladené otázky

Q1: Jaký je hlavní rozdíl mezi rázovým válečkem s pryžovým kroužkem a běžnými hladkými ocelovými rázovými válečky?

Hlavním rozdílem je struktura odpružení. Hladké ocelové vodicí kladky přenášejí padající náraz přímo na dopravní pás, zatímco napínací kladky YUFENG Rubber Ring Impact Idler používají segmentované elastické pryžové kroužky k absorbování a distribuci energie nárazu. Díky tomu jsou zvláště vhodné pro nakládací místa s vysokým spádem manipulující s velkými kusovými materiály.

Q2: Jaké služby přizpůsobení jsou k dispozici?

Podporujeme přizpůsobení průměru válce, efektivní délky, tloušťky pryžového kroužku a rozteče. Pro vysokoteplotní, korozivní nebo pobřežní aplikace jsou k dispozici také speciální možnosti, jako jsou pryžové kroužky EPDM, zesílené konstrukce a součásti válečků z nerezové oceli.

Q3: Jaká denní údržba je nutná?

Běžná údržba zahrnuje především kontrolu pryžových kroužků, zda nejsou prasklé nebo abnormálně opotřebené, a potvrzení, že se každý válec hladce otáčí. Pravidelná kontrola rámu, těsnících součástí a stavu ložisek může pomoci identifikovat potenciální poruchy dříve, než ovlivní provoz dopravníku.

Vyžádejte si tovární nabídku

Pokud potřebujete vodicí kladky pro nárazové nárazníky pro nakládací skluzy s vysokým spádem, kontaktujte společnost YUFENG pro vzorky produktů, přizpůsobené specifikace, technické výkresy a cenovou nabídku přímo z výroby. Náš technický tým může doporučit vhodnou konfiguraci pryžového kroužku podle velikosti vašeho materiálu, výšky pádu, šířky pásu a provozních podmínek.
