Gumový elevátorový pás s přímým výrobním provozem pro náročné dopravní aplikace

YUFENG Gumový pás výtahu, také známý jako korečkový elevátorový pás, je zesílený pryžový pás určený pro vertikální zvedací systémy, které přepravují obilí, cement, kamenivo, uhlí, minerály a další sypké materiály. Pás působí jako spojitý nosný prvek korečkových elevátorů a musí odolávat opakovanému ohýbání kolem kladek spolu s trvalým vertikálním tahem.

YUFENG dodává konstrukce výtahových pásů NN, EP a ocelových kordů s různými možnostmi prodloužení, pevnosti v tahu a výšky zdvihu. Pás lze dodat s přizpůsobenými montážními otvory lopaty, funkčními pryžovými směsmi, zesílením hran, pevnými délkami a předděrováním podle rozměrů elevátoru a specifikací lopaty.

Klasifikace pásu výtahu podle vyztužení kostry

NN Gumový pás výtahu

Nylonová tkanina NN poskytuje dobrou pružnost a odolnost proti nárazu s relativně ekonomickou konstrukcí. Je vhodný pro malé a střední korečkové elevátory, zejména aplikace zrnitosti a lehkých materiálů s výškou zdvihu do cca 30 m.

EP Gumový elevátorový pás

EP polyesterová tkanina poskytuje nižší trvalé prodloužení a lepší odolnost proti vlhkosti a plísním než běžné struktury na bázi bavlny. Je vhodný pro střední výšky zdvihu přibližně 30–80 m a je široce používán pro výtahy na cement, písek, kamenivo a další sypké materiály.

Ocelová šňůra Gumový pás výtahu

Vyztužení ocelovým kordem poskytuje velmi vysokou pevnost v tahu a extrémně nízké prodloužení pro náročné aplikace vertikálního zvedání. Je vhodný pro velkokapacitní výtahy a ultravysoké zdvihací systémy nad přibližně 80 m, kde je nutné minimalizovat časté nastavování napětí.

Typ kostry pásu	Základní charakteristika	Použitelné pracovní podmínky
NN Gumový pás výtahu	Dobrá flexibilita, ekonomická konstrukce, mírné prodloužení	Nízká a střední výška zdvihu, elevátory zrna a lehkého materiálu
EP Gumový elevátorový pás	Nízká trvalá tažnost, odolnost proti vlhkosti a plísním	Střední výška zdvihu, výtahy na cement, písek a kamenivo
Výtahový pás s ocelovým kabelem	Velmi nízká tažnost, vysoká pevnost v tahu	Ultra vysoká výška zdvihu a těžké minerální výtahy

Specifikace a rozměry výtahového pásu

Třída jatečně upraveného těla

YUFENG poskytuje třídy kostry EP100–EP1000, NN100–NN800 a ST630–ST2000. Vhodná třída by měla být zvolena podle výšky elevátoru, zatížení lopaty, hustoty materiálu, rychlosti pásu a požadované pevnosti v tahu.

Šířka pásu

Dostupné šířky pásu se pohybují od přibližně 300 mm do 1600 mm. Šířka pásu by měla odpovídat rozměrům lopaty, průchodnosti materiálu, šířce pláště elevátoru a konfiguraci hlavy a ocasní kladky.

Tloušťka krytu

Tloušťku krycí pryže lze upravit v rozmezí přibližně 3–10 mm podle otěru materiálu, úrovně nárazu a provozních podmínek.

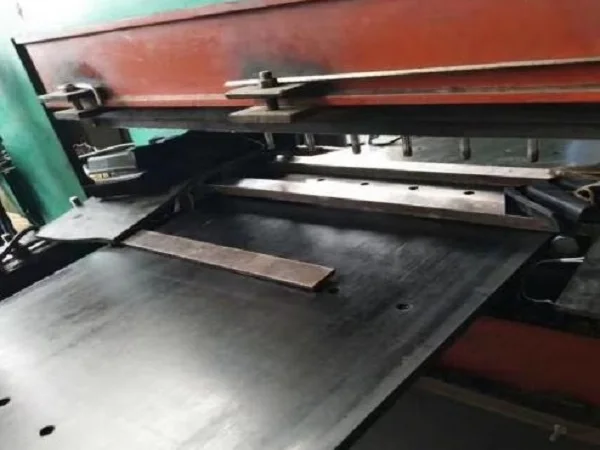

Montážní otvory kbelíku

YUFENG podporuje CNC děrování lopatek s kulatými nebo čtvercovými otvory. Průměr otvoru, rozteč a polohu lze zpracovat podle výkresu lopaty, aby byly zajištěny přesné montážní body pro lopaty elevátoru.

Typy výtahových pásů pro různé materiály a prostředí

Elevátorový pás EP odolný proti všeobecnému opotřebení

Standardní elevátorový pás odolný proti opotřebení používá přírodní nebo vhodné syntetické pryžové krycí směsi pro obecné zvedání sypkých materiálů. Je vhodný pro cement, písek, kamenivo a podobné materiály za normálních teplotních podmínek, s typickým provozním rozsahem -20°C až +60°C.

Pás pro elevátor potravinářských obilí

Potravinářské elevační pásy používají vhodné netoxické pryžové směsi s nízkým zápachem pro aplikace při manipulaci s obilím. Jsou určeny pro rýži, pšenici, kukuřici a podobné zemědělské materiály, kde je důležitá čistitelnost a příslušné požadavky na styk s potravinami.

Antistatický elevátorový pás zpomalující hoření

Tato konfigurace využívá samozhášecí a antistatické pryžové směsi pro podzemní těžební aplikace, kde je vyžadována požární odolnost a rozptyl statické elektřiny. Použitelné modely mohou být vyrobeny podle požadavků na bezpečnost uhelných dolů MT/T668.

Výtahový pás odolný vůči vysokým teplotám

Tepelně odolná krycí pryž na bázi EPDM se používá pro aplikace zahrnující horké materiály, jako je cementový slínek. Vhodné konstrukce zvládnou teploty materiálu až do přibližně 180 °C v závislosti na skutečných provozních podmínkách a složení pásu.

Výtahový pás odolný proti oleji a korozi

Krycí pryž na bázi NBR poskytuje lepší odolnost vůči minerálním olejům, mazivům a vybraným chemickým médiím. Tato konfigurace je vhodná pro chemické provozy a elevátory surovin, kde expozice olejům nebo korozivním látkám může ovlivnit běžné pryžové směsi.

Ocelová šňůra s ultravysokým zvedacím pásem

Ocelová kordová konstrukce je určena pro vysokozdvižné věže a velkokapacitní výtahy. Jeho velmi nízké prodloužení a vysoká pevnost v tahu pomáhají udržovat stabilitu pásu při dlouhých vertikálních zdvihových vzdálenostech a těžkém nepřetržitém zatížení lopaty.

Montáž lopaty a přizpůsobení konstrukce

Výběr jatečně upravených těl

Zákazníci si mohou vybrat NN nylonovou tkaninu, EP nízkoroztažnou polyesterovou tkaninu nebo galvanizovaný ocelový kord podle výšky výtahu, zatížení lopaty a požadavků na tah.

Přizpůsobení vzoru otvorů

Kulaté nebo čtvercové montážní otvory lopaty mohou být děrovány CNC podle výkresů zákazníka. Průměr otvoru, středová vzdálenost a podélná rozteč lze upravit tak, aby odpovídaly systému upevnění lopaty.

Konfigurace povrchu

Pás lze dodat s hladkým povrchem nebo vybraným protiskluzovým vzorovaným povrchem v závislosti na konstrukci elevátoru a požadavcích na manipulaci s materiálem.

Funkční pryžová směs

Gumové směsi odolné proti opotřebení, potravinářské, nehořlavé, vysokoteplotní a olejivzdorné lze vybrat podle dopravovaného materiálu a provozního prostředí.

Zpevnění hran

Pro zlepšení odolnosti proti opakovanému ohýbání a namáhání hran kolem hlavových a ocasních kladek lze začlenit zesílenou gumu proti roztržení.

Služba s pevnou délkou a předděrováním

YUFENG může dodat sekce s pevnou délkou spolu s předem vyraženými otvory pro korečky, což umožňuje připravit hotový pás podle instalačních rozměrů výtahu před odesláním.

Konstrukce a řízení výroby pásu výtahu

Vysoce pevná kostra

Vysoce pevné NN a EP tkaniny nebo vysokopevnostní galvanizované ocelové kordy tvoří primární tahovou strukturu elevátorového pásu. Korpus je vybrán podle požadované zvedací vzdálenosti a podmínek zatížení lopaty.

Funkční potahová guma

Přírodní přírodní kaučuk, NBR, EPDM a další vhodné směsi lze vybrat podle požadavků na opotřebení, teplotu, olej, kontakt s potravinami a zpomalovač hoření.

Vysoce kvalitní odtučněná pryž

Mezi výztužnými vrstvami a krytem je použita speciální sbíraná pryž s vysokou přilnavostí, která zlepšuje spojení kostry s pryží a snižuje delaminaci kolem oblastí vystavených opakovanému napětí.

Vyztužení lopaty

Pro velké zatížení lopaty může být oblast kolem montážních otvorů lokálně vyztužena další pryží, aby se snížilo praskání hran a udržela se stabilita upevnění šroubů při jmenovitém napětí.

Kontrola surovin

Tkanina, ocelový kord a pryžové materiály jsou před vstupem na vulkanizační výrobní linku testovány na pevnost v tahu, tažnost a pevnost v odlupování. Materiály, které nesplňují požadovaná kritéria kontroly, nejsou uvolněny do výroby.

Výkon elevátorového pásu pro vertikální provoz

Výkonová položka	Standardní požadavek	Testovací standard
Prodloužení při přetržení EP Carcass	≥300 %	ISO 6259
Síla odlupování mezivrstvy	≥12 N/mm	ISO 2411
Trvalé prodloužení při jmenovitém zatížení	≤ 2,5 %	DIN 22102
Ztráta opotřebením pryže krytu	≤0,8 cm³/1,61 km	ISO 4649
Odolnost proti roztržení hrany díry	Žádné praskliny při jmenovitém napětí	Továrně vyhrazený test

Skutečný výkon pásu závisí na třídě kostry, šířce pásu, tloušťce krytu, zatížení lžíce, rychlosti pásu, výšce elevátoru, průměru kladky a provozním prostředí. YUFENG může poskytnout údaje o továrních testech specifických pro produkt podle zvolené konfigurace.

Dokumentace standardů a certifikace

Obecné normy pro dopravní pásy

Výrobky pryžových pásů YUFENG jsou vyráběny v souladu s platnými požadavky ISO 14890, DIN 22102 a GB/T 7984. Ocelové kordy mohou být vyrobeny podle DIN 22131 tam, kde je to vhodné.

Požadavky na kontakt s potravinami

Materiály elevátorových pásů potravinářské kvality lze vybrat podle příslušných požadavků FDA a LFGB pro styk s potravinami. Konkrétní certifikace a dokumentace závisí na zvoleném složení materiálu a cílovém trhu.

Bezpečnostní požadavky uhelného dolu

Nehořlavé a antistatické konfigurace pásů výtahu pro podzemní těžbu lze vyrobit podle požadavků MT/T668, v závislosti na konfiguraci konečného produktu a příslušném rozsahu testování.

Dostupná dokumentace

V závislosti na objednané konfiguraci může YUFENG poskytnout dokumentaci řízení kvality ISO9001, exportní dokumentaci CE, zprávy o výkonnosti materiálu SGS, bezpečnostní dokumentaci pro styk s potravinami, bezpečnostní certifikáty zpomalující hoření uhelných dolů a zprávy o zkouškách továrních produktů.

Spojování a montáž pásů výtahů

Spojování vulkanizací za tepla

Pro trvalé spoje řemenů výtahu se doporučuje vulkanizace za tepla. Konce pásu jsou připraveny podle struktury textilní vrstvy nebo ocelového kordu, aniž by došlo k poškození sousedních montážních otvorů lopaty. Odpovídající vysoce přilnavá sbíraná guma je umístěna mezi spojovací vrstvy, následuje řízené zahřívání a tlak ve vyhrazeném plochém vulkanizátoru.

Mechanické spojování spojovacích prvků

Speciální mechanické upevňovací prvky výtahového pásu lze použít pro nouzové opravy, kde je nutná rychlá instalace. Tato metoda je vhodná pro dočasný nebo krátkodobý provoz a obecně se nedoporučuje jako řešení trvalého spoje pro ultravysoké zdvihací a těžké výtahové systémy.

Výběr kladky

Měly by být zvoleny vhodně dimenzované hlavové a ocasní kladky, aby se snížila opakovaná únava řemenu ohybem. Průměr řemenice by měl odpovídat konstrukci kostry a specifikaci řemene.

Nastavení napnutí řemene

Napínací systém elevátoru by měl být nastaven podle zvolené konstrukce pásu a jmenovitých provozních požadavků. Správné napnutí pomáhá udržovat stabilní vyrovnání lopaty a snižuje zbytečný pohyb pásu.

Montážní poloha lopaty

Montážní otvory lopaty by měly přesně odpovídat rozměrům lopaty. Podmínky podávání by měly být také kontrolovány, aby se zabránilo přímému dopadu ostrých nebo příliš velkých materiálů na montážní oblasti lopaty.

Odpovídající komponenty korečkového elevátoru

Série dopravních pásů

YUFENG může dodat látkový dopravníkový pás, ocelový kordový dopravníkový pás, vzorovaný dopravníkový pás a hrubý horní dopravníkový pás pro dopravní systémy, které kombinují vertikální zvedání s horizontální přepravou materiálu.

Komponenty válečků a řemenic

Mezi odpovídající produkty patří žlabové vodicí kladky, antikorozní válečky z HDPE a kladky hlavy elevátoru pro odpovídající systémy manipulace s materiálem.

Gumové doplňky

Pro požadavky na instalaci, údržbu a opravy v terénu jsou k dispozici pryžové fólie odolné proti opotřebení, vulkanizační opravná lepidla a upevňovací prvky výtahových pásů.

Řada HDPE potrubí

HDPE vodovodní potrubí a bagrovací potrubí lze dodat pro aplikace pomocné přepravy tekutin v těžebních a průmyslových projektech vyžadujících kombinované pořízení.

Zakázkové zpracování

YUFENG může přizpůsobit šířku pásu, tloušťku, průměr otvoru kbelíku, rozteč otvorů, pevnou délku a funkční složení pryže podle výkresů výtahu a provozních podmínek.

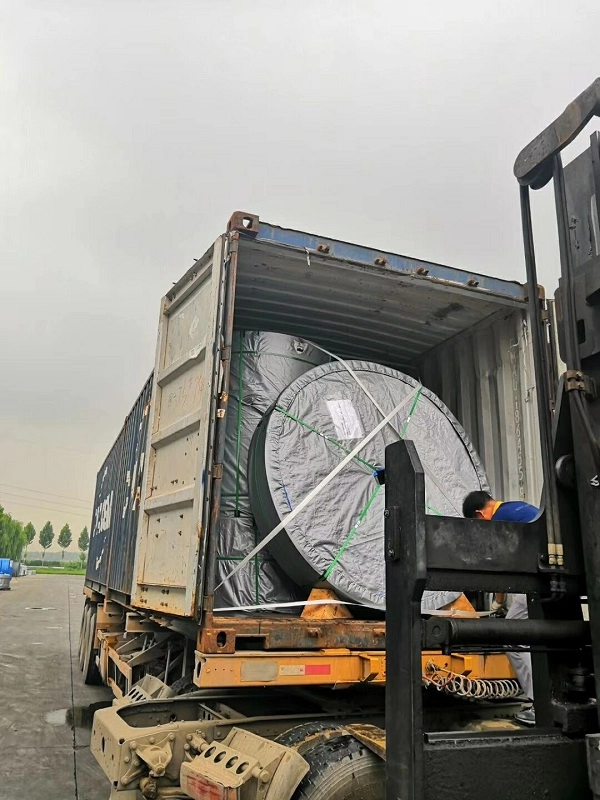

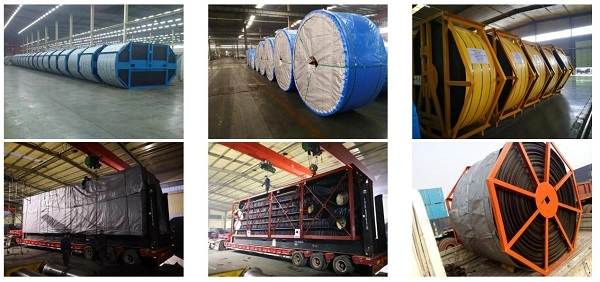

Balení a skladování výtahového pásu

Role úzké šířky

Výtahové pásy o šířce cca 300–800 mm jsou navinuty na pevných papírových jádrech a chráněny voděodolnou plastovou fólií a tkaným vnějším obalem.

Široké role ocelového kordu

Těžké ocelokordové výtahové pásy o šířkách cca 1000–1600 mm lze zajistit vyztuženou ocelovou páskou, ochrannou plachtou a těžkými dřevěnými paletami pro přepravu kontejnerů.

Předděrované části pásu

Vlastní předděrované sekce jsou chráněny samostatnou pěnou nebo tlumícími materiály, aby se snížila deformace a poškození kolem montážních otvorů lopaty během manipulace.

Požadavky na skladování

Pásy by měly být skladovány vodorovně v suchém a větraném skladu s doporučenou výškou stohování maximálně 1,2 m. Je třeba se vyhnout dlouhodobému vystavení přímému slunečnímu záření, dešťové vodě a chemickým rozpouštědlům, aby se snížilo stárnutí pryže a poškození materiálu.

Jak vybrat správný gumový pás výtahu

Potvrďte výšku a kapacitu výtahu

Celková výška zdvihu a hodinová průchodnost materiálu jsou prvními parametry pro výběr jakosti kostry. NN je vhodný pro menší výtahy, EP pro mnoho středně vysokých aplikací a ocelový kord pro vyšší tahové zatížení a ultravysoké zdvihací systémy.

Potvrďte požadavky na otvory pro kbelíky

Uveďte průměr montážního otvoru lopaty, rozteč, množství a rozměry výkresu, aby bylo možné vzor děrování pásu přesně přizpůsobit systému lopaty.

Potvrďte materiál a teplotu

Typ materiálu, velikost částic, abrazivita, olejová expozice, chemický kontakt a teplota určují vhodnou formulaci krycí pryže.

Potvrďte řemenici a instalační rozměry

Průměry hlavové a zadní řemenice, šířka řemene, rozměry skříně elevátoru a uspořádání napínání by měly být zvažovány společně, aby byla zajištěna vhodná činnost řemenu a ohybový výkon.

Vyžádejte si cenovou nabídku na pryžový pás výtahu

Pro přesnou cenovou nabídku uveďte typ kostry, šířku pásu, celkovou výšku elevátoru, velikost a rozteč otvoru lopaty, typ materiálu, pracovní teplotu, přepravní kapacitu, celkové množství objednávky a cílový port.

Techničtí inženýři YUFENG mohou vyhodnotit vhodnou třídu kostry, tloušťku krytu, konfiguraci děrování lopaty a funkční složení pryže podle kompletních provozních podmínek výtahu.

Globální kontaktní informace YUFENG

E-mail

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil

+86 15318787602

Adresa továrny

Xiagou Villege, ETDZ, Qingdao, Shandong, Čína

View as

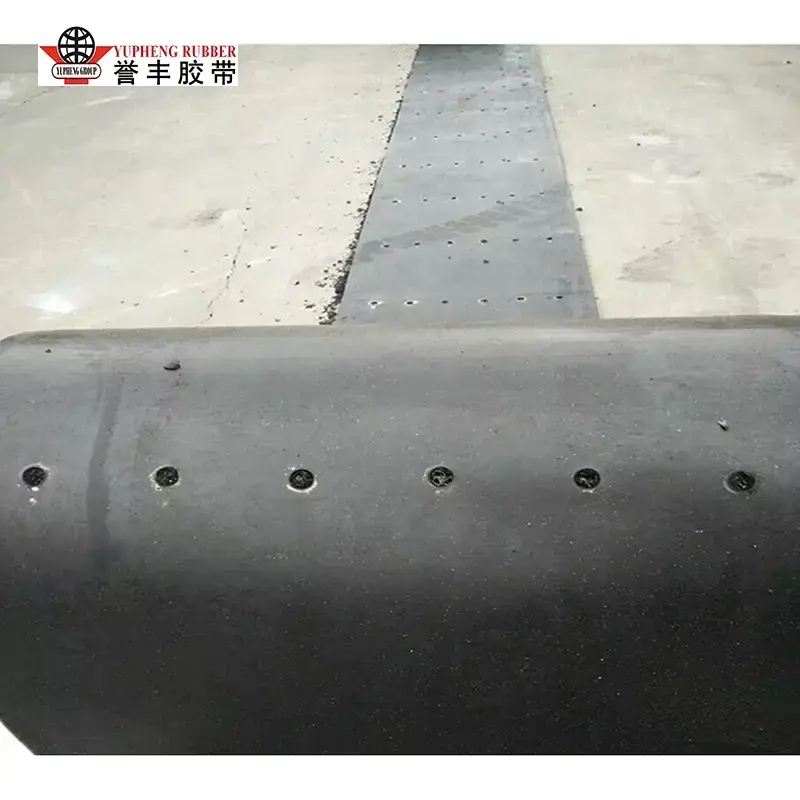

Tepelně odolný pás korečkového elevátoru

Žáruvzdorný korečkový elevátorový pás YUFENG je určen pro uzavřené korečkové elevátory manipulující s horkými sypkými materiály při teplotě 120–175 °C. Jeho dvouvrstvá struktura tepelné bariéry chrání kostru před sálavým teplem, snižuje připalování, delaminaci a praskání po šroubech. Je k dispozici ve verzi s tkaninou a ocelovým lankem a podporuje aplikace se středním až ultra vysokým zdvihem s odolným a stabilním výkonem.

Ukázat více >> Odeslat dotaz >>

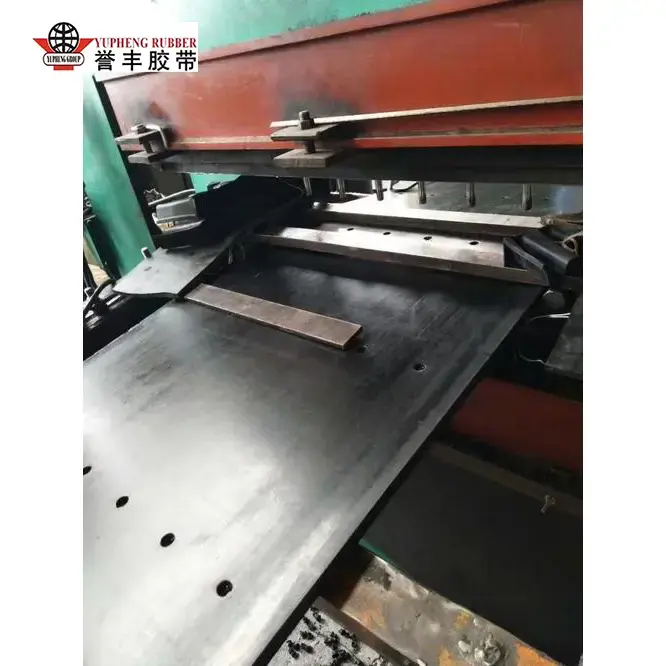

Látkový pás elevátoru

Pás YUFENG Fabric Bucket Elevator Belt, navržený pro efektivní vertikální manipulaci s materiálem, poskytuje lehké a flexibilní řešení pro systémy korečkových výtahů střední a nízké výšky. Jeho vícevrstvá máčená textilní kostra a vysokopevnostní pryžová směs přidržující šrouby poskytují spolehlivý výkon ve výškách zdvihu 0–60 m, díky čemuž je vhodný pro dopravu obilí, chemického prášku a drobného kameniva. K dispozici jsou také přizpůsobené pryžové směsi odolné proti opotřebení, oleji a nízkoteplotní.

Ukázat více >> Odeslat dotaz >>

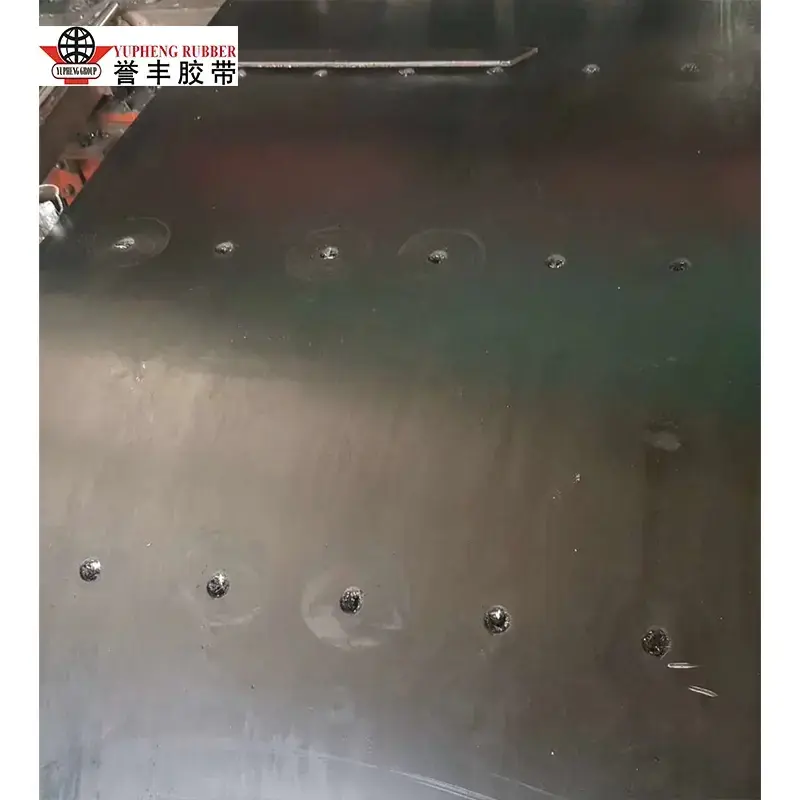

Kbelíkový elevátorový pás z ocelového kabelu

Pro vysokou a vysoce výkonnou vertikální dopravu poskytuje YUFENG ocelový kordový bucket Elevator Belt ultra nízké prodloužení, vysokou pevnost v tahu a silnou příčnou tuhost. Jeho hustě uspořádaná podélná kostra z ocelového kordu podporuje stabilní provoz ve výšce zdvihu až 100 m, zatímco žáruvzdorné a nehořlavé pryžové směsi na míru splňují náročné aplikace v cementářském, minerálním a obilném průmyslu.

Ukázat více >> Odeslat dotaz >>

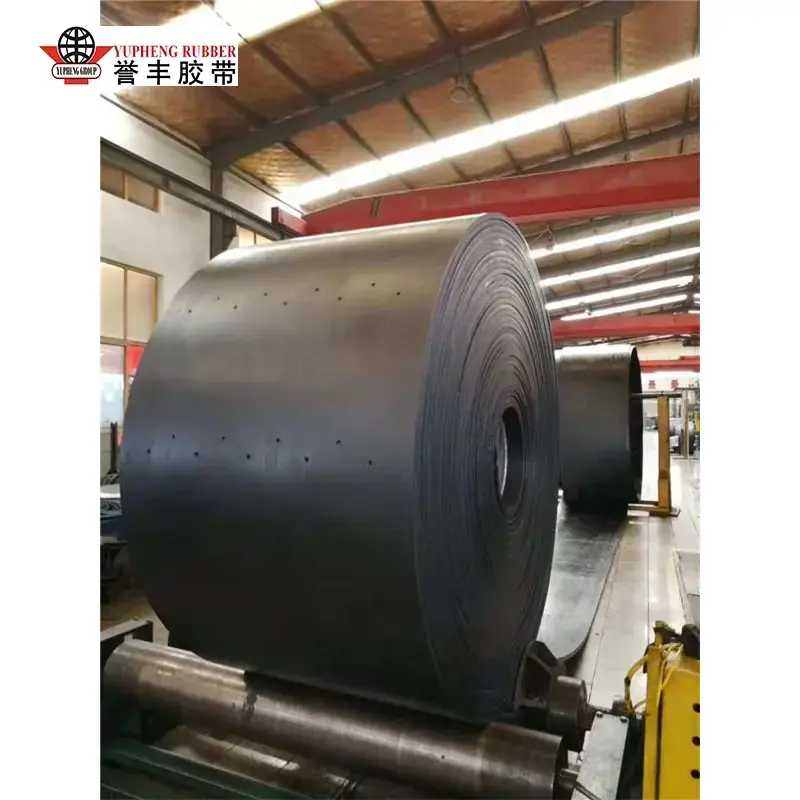

Obecný výtahový pás
