Obecný výtahový pás

YUFENG General Elevator Belt je vysoce výkonný dopravníkový pás s vertikálním zdvihem nezávisle vyvinutý a vyrobený naší továrnou, speciálně navržený pro systémy korečkových výtahů, které zvedají sypké materiály svisle. Na rozdíl od vodorovných nebo šikmých dopravníkových pásů, které jednoduše přenášejí materiály na svém povrchu, slouží elevátorový pás jako tažný prvek celého korečkového elevátoru – kbelíky jsou na pás přišroubovány v přesných intervalech, nabírají materiál z botky (dole) a vyhazují jej přes hlavovou (horní) kladku.

Vertikální korečkové elevátory pracují s nepřetržitým zdvihovým napětím, čímž se výkon pásu zásadně liší od výkonu konvenčních horizontálních dopravníkových pásů. Pás YUFENG je navržen podle klíčových mechanických požadavků vertikální dopravy, včetně vysoké pevnosti v tahu, nízkého prodloužení, bezpečného upevnění lopaty a odolnosti vůči opakovanému zatížení.

1. Vysoká pevnost v tahu

Pás musí nést kombinovanou hmotnost korečků, dopravovaného materiálu a samotného pásu po celou vertikální zvedací vzdálenost. Vyztužená kostra poskytuje požadovanou pevnost v tahu pro nepřetržitý provoz výtahu.

2. Nízké prodloužení

Řízené prodlužování pásu pomáhá udržovat konzistentní rozteč a vyrovnání lopaty během provozu, snižuje riziko rozlití materiálu a minimalizuje potřebu častého nastavování napětí.

3. Zajistěte uchycení šroubu

Upevňovací body lopaty jsou vystaveny opakovanému tahovému a rázovému zatížení. Struktura pásu je navržena tak, aby udržela pevnost kolem otvorů pro šrouby a omezila natržení nebo deformaci během nepřetržitého pohybu lopaty.

4. Konstrukce CBS

The CBS construction provides rubber covering on both sides of the carcass, helping protect the belt structure from bolt stress, abrasion and contact with pulleys during repeated elevator operation.

5. Odolnost proti nárazu

Zatížení materiálu v patě elevátoru vytváří opakovaný náraz na pás a korečky. Zesílená struktura pásu pomáhá absorbovat tato dynamická zatížení a podporuje stabilní provoz při nepřetržitém podávání a zvedání.

Typické aplikace pro vertikální dopravu

Obecný elevátorový pás YUFENG je vhodný pro manipulaci s obilím, výrobu cementu, těžbu, mletí krmiv a zpracování potravin, kde nepřetržité vertikální zvedání materiálu vyžaduje stabilní výkon pásu, bezpečné připevnění lopaty a konzistentní provoz.

Požadavky na design a konstrukční vlastnosti pásu výtahu

1. Vertikální zvedací konstrukce

Na rozdíl od konvenčních dopravníkových pásů používaných hlavně pro horizontální nebo šikmou dopravu, elevátorové pásy pracují ve vertikálním zvedacím systému, kde materiál přenášejí kbelíky. Pás proto potřebuje dostatečnou pevnost v tahu, aby podpíral pás, korečky a dopravovaný materiál po celé výšce zdvihu, při zachování stabilního výkonu při nepřetržitém provozu.

2. Odolnost proti únavě

Během provozu pás opakovaně prochází kolem hlavové a botové kladky. Vrstvy kostry a pryže jsou proto navrženy tak, aby vydržely opakované ohýbání a ohýbání, což pomáhá snižovat poškození způsobené únavou a udržuje strukturální integritu během prodloužených provozních cyklů.

3. Konstrukce krytu CBS

Pás využívá konstrukci CBS (Cover Both Sides), která poskytuje pryžovou ochranu jak na straně lopaty, tak na straně kladky. Kryt na straně přenášení pomáhá chránit kostru před namáháním šroubů lopaty, nárazem materiálu a oděrem, zatímco kryt na straně kladky poskytuje ochranu proti kontaktu s kladkou a podporuje spolehlivou trakci během jízdy.

4. Přesné umístění otvoru pro lopatu

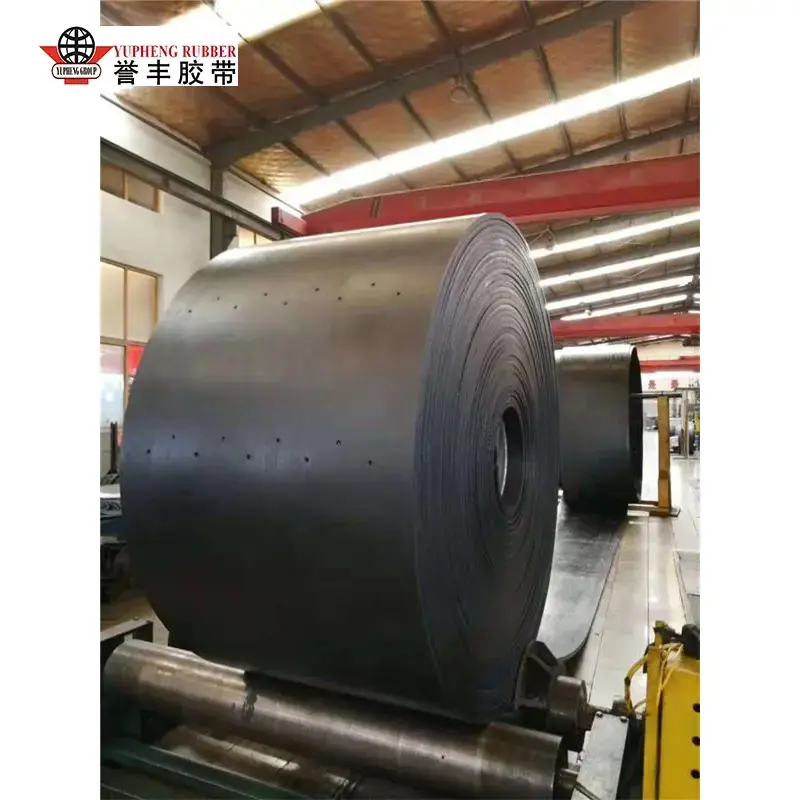

Přesné umístění otvorů pro šrouby je zásadní pro správnou instalaci lopaty a konzistentní rozmístění lopaty. YUFENG podporuje centrované a střídavě rozvržené otvory, více standardních vzorů od P1 do P9 a také přizpůsobené děrování na základě individuálních specifikací lopaty.

5. Přizpůsobená kompatibilita děrování

Rozměry děrování, rozteč a uspořádání lze přizpůsobit různým konstrukcím lopaty a konfiguracím výtahů. To umožňuje, aby byl hotový pás připraven podle výkresů lopaty zákazníka, což omezuje úpravy instalace a pomáhá udržovat přesné vyrovnání lopaty během provozu.

Výběr materiálu a výrobní proces

1. Možnosti konstrukce kostry

YUFENG vybírá kostru v tahu podle výšky zdvihu, zatížení lopaty, přepravní kapacity a materiálových vlastností. Struktury látkového jádra jsou k dispozici v EP polyester/nylon, NN nylon a CC bavlněných konstrukcích, s pevností v tahu až 300 N/mm pro zrno, krmivo a lehké až středně těžké vertikální zvedání. Pro těžkou těžbu, cementárny, dálkové vertikální výtahy a abrazivní materiály je k dispozici vyztužení ocelového kordu řady ST od ST630 do ST5000, které poskytuje vyšší pevnost v tahu a nižší prodloužení.

2. Výběr materiálu potahu

Pro specifické dopravní materiály a provozní prostředí jsou k dispozici různé krycí směsi. Pryž SBR/MOR poskytuje odolnost proti oděru, trakci a trvanlivost obilí, kamenivu, těžbě, cementu, uhlí a písku. PVC nabízí cenově výhodnou variantu s odolností vůči chemikáliím a vlhkosti pro lehké a středně náročné aplikace na obilí a krmiva. Bílý nitril vyhovující normě FDA 21 CFR je k dispozici pro materiály přicházející do styku s potravinami, jako je cukr, mouka, rýže, cereálie a krmivo pro domácí zvířata. Protipožární a antistatické směsi jsou k dispozici pro obilí, uhlí a další aplikace vyžadující dodatečnou bezpečnostní ochranu.

3. Specializované typy pásů

Pro různé materiálové a teplotní podmínky může YUFENG dodat typ D pro vysoce abrazivní materiály, typ L pro běžné aplikace dopravy a typ T pro materiály se zvýšenou teplotou. Konečnou konstrukci lze vybrat podle skutečné výšky zdvihu, vlastností materiálu, provozní teploty a požadavků na vybavení.

4. Výroba a kontrola kvality

Výrobní proces zahrnuje přesné kalandrování pro rovnoměrné pokrytí pryží, vulkanizaci za tepla pro integrované spojení mezi kostrou a kryty a přesné děrování podle vzoru lopaty zákazníka. Hotové řemeny jsou před odesláním podrobeny zkouškám pevnosti v tahu, prodloužení, přilnavosti mezi vrstvami a uchycení děr pro šrouby, aby se ověřila konzistence konstrukce a spolehlivost instalace.

Výkon v terénu a ověřování aplikací

1. Tahová kapacita pro vertikální zvedání

Na základě šestiměsíčního sledování v terénu napříč aplikacemi obilí, cementu a těžby poskytují elevátorové pásy YUFENG s látkovým jádrem pevnost v tahu až 300 N/mm, zatímco konstrukce z ocelového kordu pokrývají ST630 až ST5000 pro náročné vertikální zvedací systémy. Ve srovnání se standardními látkovými pásy používanými bez speciální konstrukce výtahu poskytují tyto možnosti větší nosnost a lepší rozměrovou stabilitu.

2. Protažení a vyrovnání lopaty

Za podmínek jmenovitého zatížení jsou elevátorové pásy YUFENG navrženy tak, aby udržely trvalé prodloužení na nebo pod 0,5 %, což pomáhá zachovat rozteč lopaty a vyrovnání během dlouhodobého provozu. To je zvláště důležité pro vysokozdvižné systémy, kde nadměrné prodloužení pásu může ovlivnit sledování lopaty a vykládání materiálu.

3. Uchycení šroubových otvorů a životnost

Přesné děrování a zesílená konstrukce pásu pomáhají zachovat geometrii a pevnost montážních otvorů lopaty při opakovaném nakládání. Za standardních provozních podmínek mohou výtahové pásy CBS s látkovým jádrem poskytovat očekávanou životnost přibližně 5–8 let, zatímco konstrukce CBS s ocelovým kordem mohou v závislosti na zatížení, materiálu a podmínkách údržby přesáhnout 10 let.

4. Efektivita instalace

Předděrované konfigurace pásu snižují práci s umístěním otvorů na místě a zjednodušují instalaci lopaty. V kombinaci se stávajícím způsobem spojování a konfigurací zařízení zákazníka může připravený pás výrazně zkrátit dobu instalace ve srovnání s konvenčními pásy, které vyžadují další přípravu místa.

Zkušenosti s aplikacemi a zákaznické projekty

1. Manipulace s obilím – Spojené státy americké

Zařízení pro manipulaci s obilím na americkém Středozápadě vyžadovalo výtahový pás pro 80metrový vertikální výtah přepravující kukuřici a sójové boby rychlostí více než 500 tun za hodinu. YUFENG dodal 4vrstvý elevátorový pás z EP tkaniny CBS s otvory pro šrouby přizpůsobenými stávajícím lopatám. Po 24 měsících nepřetržitého provozu pás vykazoval omezené opotřebení a zákazník nehlásil žádné neplánované odstávky související s pásem.

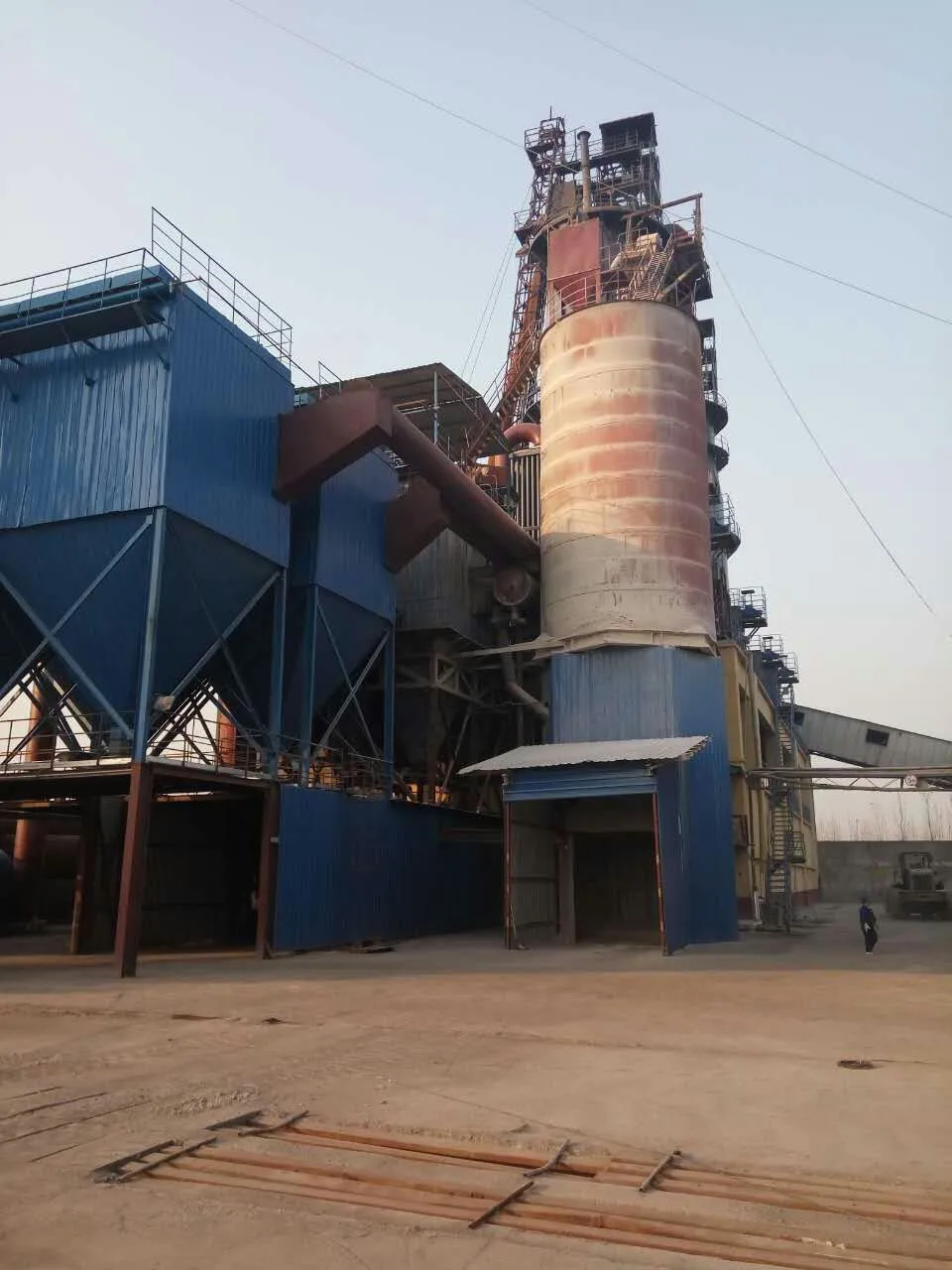

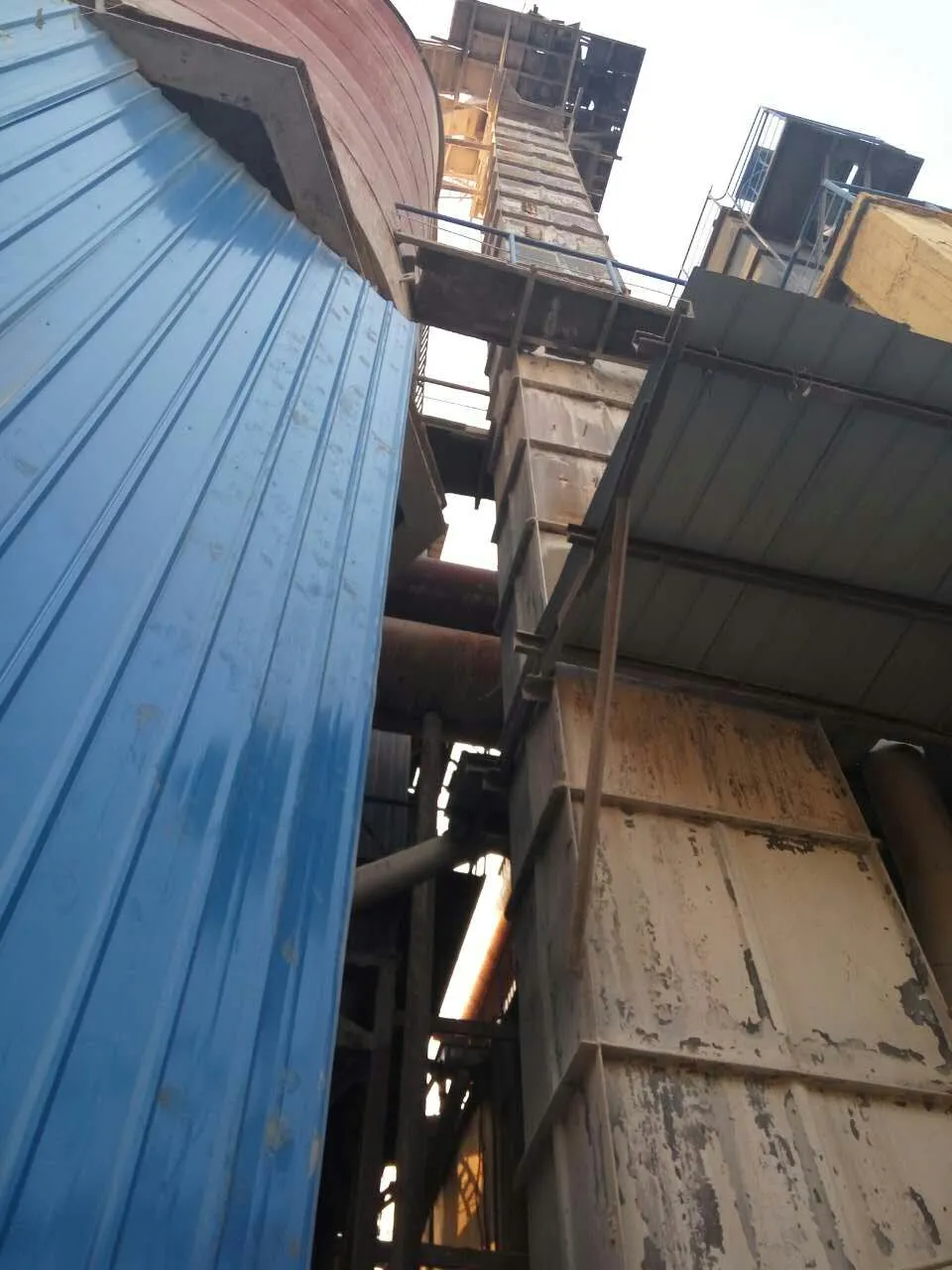

2. Manipulace s cementovými surovinami – Německo

Cementárna vyžadovala pás pro korečkový elevátor surového mlýna manipulující s hrubým vápencem rychlostí přibližně 150 tun za hodinu. YUFENG dodala elevátorový pás ST1600 s ocelovým lankem se zvýšenou odolností proti roztržení a přizpůsobenou roztečí děr pro šrouby. Po 36 měsících provozu zůstal řemen v provozu se stabilní strukturou a bez hlášeného předčasného opotřebení.

3. Zpracování krmiv — Jihovýchodní Asie

Krmný mlýn zpracovávající kukuřici, sójový šrot a hotové pelety vyžadoval pás vhodný pro aplikace citlivé na hygienu. YUFENG dodala elevátorové pásy z bílého nitrilu CBS vyhovující FDA 21 CFR s přizpůsobenými vzory otvorů pro korečky. Oboustranná konstrukce krytu poskytovala ochranu proti oděru materiálu, namáhání šroubů a kontaktu s řemenicí, zatímco materiál krytu pro styk s potravinami podporoval hygienické požadavky zákazníka.

4. Podzemní nakládání s uhlím – Austrálie

Podzemní uhelný důl vyžadoval vertikální zvedací pás s ohnivzdornými a antistatickými vlastnostmi. YUFENG dodal protipožární pás výtahu CBS s antistatickou směsí. Pás fungoval déle než 24 měsíců bez hlášeného předčasného opotřebení nebo selhání bezpečnostního pásu.

5. Materiály pro ověřování projektu

YUFENG může poskytnout dostupné výrobní záznamy, zkušební dokumentaci, aplikační fotografie a referenční materiály projektu pro hodnocení zákazníků. Konstrukce pásu, krycí směs, tažná kostra a specifikace děrování mohou být přizpůsobeny skutečné konfiguraci výtahu před výrobou.

Kompletní parametry specifikace produktu

YUFENG podporuje výrobu řemenů v plné velikosti a zakázkové zpracování, které zahrnuje různé konstrukce, materiály a konfigurace:

Proč YUFENG General Elevator Belt

1. Struktura CBS pro spolehlivý vertikální provoz

YUFENG Belt využívá konstrukci CBS (Cover Both Sides) s pryžovými nebo PVC kryty na obou stranách pásu. Strana lopaty je navržena tak, aby odolala namáhání šroubů, nárazu materiálu a oděru, zatímco strana kladky chrání řemen před kontaktem s kladkou a udržuje stabilní trakci. Tato oboustranná konstrukce je navržena speciálně pro aplikace kontinuálního vertikálního zvedání.

2. Přesné děrování pro přesnou instalaci lopaty

Každý pás lze děrovat podle požadovaného montážního vzoru lopaty, včetně středových otvorů, střídavých otvorů, standardních konfigurací P1–P9 a plně přizpůsobených rozvržení. Přesné umístění otvoru pomáhá udržovat konzistentní rozteč lopaty, bezpečné uchycení lopaty a stabilní vykládání materiálu a zároveň snižuje riziko předčasné deformace otvoru.

3. Možnosti materiálu pro různé podmínky přepravy

YUFENG poskytuje různé kombinace krytu a kostry podle dopravovaného materiálu a provozního prostředí. Pryž SBR/MOR je vhodná pro všeobecnou manipulaci s obilím, kamenivem a sypkým materiálem, zatímco pro aplikace s dodatečnými bezpečnostními požadavky jsou k dispozici protipožární a antistatické směsi. Aplikace pro styk s potravinami mohou být také vybaveny vhodnými specializovanými krycími materiály.

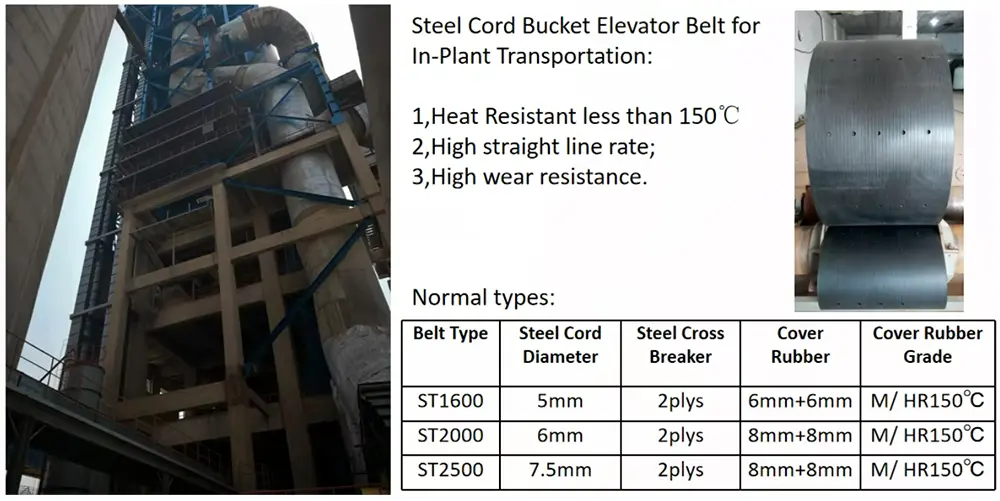

4. Konstrukce z tkaniny nebo ocelového kabelu

Tahovou kostru lze volit podle výšky zdvihu, přepravní kapacity a provozního zatížení. Textilní konstrukce EP, NN a CC jsou vhodné pro vertikální zvedání obilí, krmiva a lehkého až středně těžkého zvedání, zatímco konstrukce ocelového kordu ST630–ST5000 poskytují vyšší pevnost v tahu a nižší prodloužení pro těžké těžební, cementářské a dálkové výtahové systémy.

5. Tovární výroba a technická podpora

S více než 10 lety zkušeností s výrobou výtahových pásů poskytuje YUFENG podporu během procesu výběru produktů a dodávek. Zákazníci mohou získat pomoc s výběrem kostry, krycím materiálem, rozměry pásu, požadavky na tah a specifikacemi lopatek. Pro standardní a projektově specifické požadavky na pásy výtahů je k dispozici přímá výroba, zakázková výroba a technické pokyny.

Vhodné aplikace

Náš obecný výtahový pás se doporučuje zejména pro:

FAQ

1. Jak se obecný pás elevátoru liší od standardního dopravního pásu?

Pás je navržen pro vertikální zvedání materiálu spíše než pro horizontální nebo šikmou dopravu. Pracuje s korečky, které jsou připevněny přímo k pásu, takže pás musí odolat kombinované hmotnosti korečků, dopravovaného materiálu a pásu přes výšku zdvihu. Ve srovnání se standardními dopravníkovými pásy vyžadují elevátorové pásy konstrukci CBS, řízené prodloužení, zesílené oblasti otvorů pro šrouby a přesné umístění otvorů pro korečky, aby byl zachován stabilní vertikální provoz.

2. Co znamená CBS ve výtahovém pásu?

CBS znamená Pokrýt obě strany. Gumové nebo PVC kryty jsou aplikovány jak na stranu lopaty, tak na stranu řemenice. Strana lopaty pomáhá chránit kostru před namáháním šroubů, nárazem materiálu a oděrem, zatímco strana s kladkou poskytuje ochranu proti kontaktu s kladkou a podporuje spolehlivou trakci. Tato konstrukce je důležitou součástí konstrukce výtahového pásu pro nepřetržité vertikální zvedání.

3. Lze pás děrovat podle našich stávajících kbelíků?

Ano. YUFENG podporuje centrované, přesazené, standardní P1–P9 a přizpůsobené rozvržení otvorů pro šrouby. Průměr otvoru, rozteč a polohu lze vyrobit podle výkresu lopaty nebo požadavků na vybavení. Poskytnutí modelu lopaty, montážních rozměrů nebo technického výkresu umožňuje kontrolu vzoru děrování před výrobou.

4. Kdy bych si měl vybrat pás z textilního jádra nebo ocelového kordu?

Pásy EP, NN nebo CC s látkovým jádrem jsou obecně vhodné pro menší výšky zdvihu a lehkou až střední dopravu, jako je obilí, krmivo a obecné sypké materiály. Ocelové kordové pásy řady ST jsou vhodnější pro vysoké výšky zdvihu, velká zatížení a náročné materiály používané v těžebních a cementářských aplikacích. Konečný výběr by měl vzít v úvahu výšku zdvihu, šířku pásu, kapacitu lžíce, dopravní rychlost a provozní podmínky spíše než samotnou výšku.

5. Jak dlouho může obvykle fungovat obecný výtahový pás?

Životnost se liší podle výšky zdvihu, zatížení, abrazivity materiálu, napnutí řemene, provozní rychlosti a údržby. Za standardních podmínek mohou elevační pásy YUFENG s látkovým jádrem CBS obvykle poskytovat 5–8 let provozu, zatímco správně vybrané řemeny CBS s ocelovým kordem mohou přesáhnout 10 let. Pravidelná kontrola napnutí řemene, šroubů lopaty, oblastí spojů a povrchů řemene pomáhá udržovat provozní životnost.

6. Jsou k dispozici pásy pro potravinářské výtahy?

Ano. YUFENG může dodat bílé nitrilové elevační pásy CBS určené pro aplikace ve styku s potravinami, včetně cukru, mouky, rýže, obilovin, krmiva pro domácí zvířata a dalších složek potravin. Vhodné materiály pro styk s potravinami lze vybrat podle požadované shody, podmínek čištění a dopravovaného produktu.

7. Jsou k dispozici protipožární a antistatické verze?

Ano. Pro aplikace, kde je důležitá protipožární prevence a kontrola statické elektřiny, jsou k dispozici protipožární a antistatické konstrukce výtahových pásů. Typická použití zahrnují obilní elevátory, systémy pro manipulaci s uhlím a další prostředí, kde hořlavý prach nebo statický výboj mohou vytvářet další bezpečnostní obavy. Požadovaná směs by měla být vybrána podle příslušného zařízení a požadavků na bezpečnost místa.

8. Jaké informace jsou potřebné pro výběr řemene?

Pro přesné přizpůsobení specifikací mohou zákazníci poskytnout výšku zdvihu výtahu, šířku pásu, přepravní kapacitu, typ materiálu, velikost lopaty, provozní teplotu, rychlost pásu a stávající rozměry otvorů pro šrouby. Na základě těchto parametrů může YUFENG doporučit vhodnou konstrukci kostry, krycí materiál, tloušťku pásu a konfiguraci děrování.

Vyžádejte si obecné řešení elevátorového pásu

1. Odešlete parametry svého zařízení

Uveďte rozměry elevátoru, výšku zdvihu, dopravní materiál a specifikace lopaty. Náš technický tým může přezkoumat provozní požadavky a doporučit vhodnou konstrukci pásu.

2. Potvrďte specifikace pásu a děrování

Před výrobou lze rozměry pásu, typ kostry, materiál krytu a vzor otvorů pro šrouby ověřit podle výkresů vašeho zařízení nebo lopaty, abyste snížili problémy s instalací.

3. Vyžádejte si vzorky nebo nabídku od výrobce

Kontaktujte YUFENG pro dostupné vzorky, technické specifikace a cenovou nabídku na základě vašich skutečných požadavků na vertikální dopravu.
