V Vratný vodicí válec

Automatické centrování pásu je hlavní výhodou YUFENG V Return Idler Roller. Jeho symetrická válečková sestava ve tvaru V generuje při běhu pásu boční korekční síly, což pomáhá navádět nesouosé pásy zpět směrem ke středu bez dalšího korekčního zařízení. Navrženo pro středně a vysoce namáhané vratné sekce, pomáhá snižovat opotřebení hran, únik materiálu a chybné sledování způsobené nerovnoměrným zatížením nebo hromaděním zbytků.

Materiál a výrobní řemeslo

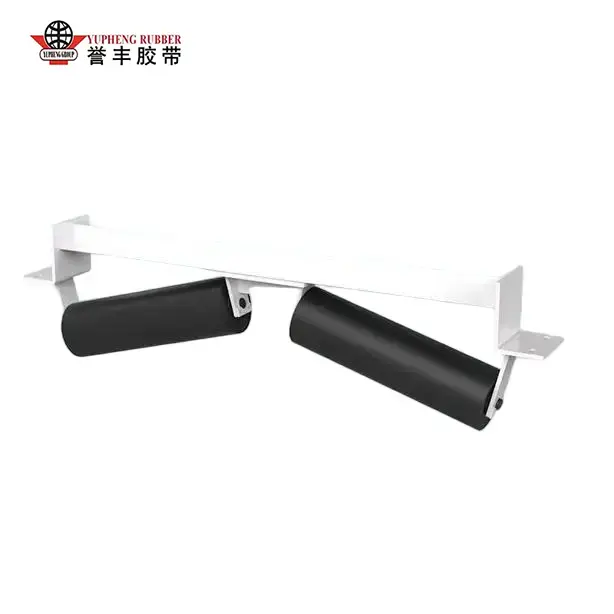

Zpětná nosná konstrukce ve tvaru V

YUFENG V Return Idler Roller je navržen speciálně pro vratnou stranu systémů pásových dopravníků. Jeho dva nakloněné válečky tvoří stabilní nosnou plochu ve tvaru V, která pomáhá vést prázdný pás směrem ke středu a zároveň udržuje nepřetržitý kontakt po celé šířce pásu.

Těleso válce používá bezešvou trubku z uhlíkové oceli Q235 s povrchovou úpravou žárovým zinkováním. Ložiska štítu C3 s vůlí ZZ jsou předem naplněna antikorozním lithiovým mazivem, zatímco dvoukanálové nylonové labyrintové těsnění a vnější pryžové protiprachové kroužky poskytují dodatečnou ochranu proti prachu, blátě a vlhkosti.

Přesná sestava pro stabilní běh pásu

Rám ve tvaru V je vyroben integrovaným tvářením ocelového plechu a robotickým svařováním. CNC vyrovnání po montáži řídí celkové házení v rozmezí 0,3 mm, což pomáhá udržovat konzistentní rotaci válce a snižuje vibrace během nepřetržitého provozu dopravníku.

Každá dokončená sestava je před odesláním zkontrolována na vyrovnání válečků, rotační odpor, výkon při zatížení a integritu těsnění, aby byla zajištěna spolehlivá instalace a provoz.

Podpora řemenu ve tvaru V a provozní výhody

Vylepšené umístění vratného pásu

Na rozdíl od konvenčních napínacích kladek s jednoduchým přímým zpětným chodem poskytuje uspořádání nakloněných válečků definovanou nosnou geometrii pro zpětný pás. To pomáhá stabilizovat polohu pásu, když během nepřetržité dopravy dochází k menšímu bočnímu pohybu.

Kontakt se sníženým okrajem

Podpěra ve tvaru V rozděluje zatížení pásu na více povrchů válečků místo soustředění kontaktu na jeden plochý válec. To může snížit prodloužený kontakt s hranou a nerovnoměrné opotřebení způsobené nestabilním umístěním pásu.

Vhodné pro různá uspořádání dopravníků

YUFENG Volný válec lze nakonfigurovat pro různé šířky dopravního pásu, průměry válečků a provozní prostředí. Verze z pozinkované oceli jsou vhodné pro všeobecné průmyslové použití, zatímco přizpůsobené konfigurace odolné proti korozi lze dodat pro pobřežní, důlní a vlhké aplikace.

Konfigurace produktu a možnosti inženýrství

Standardní konfigurace válce

Standardní sestava se skládá ze dvou nakloněných vratných kladek a nosného rámu ve tvaru V. Průměr válečku, šířka pásu a rozměry rámu mohou být přizpůsobeny stávající konstrukci dopravníku.

Volitelný materiál a povrchová úprava

Uhlíková ocel Q235 se používá pro standardní aplikace. V závislosti na provozních podmínkách může YUFENG poskytnout galvanizované povrchy, pogumované válce a další přizpůsobené konfigurace pro aplikace vyžadující dodatečnou ochranu proti korozi nebo ochranu proti kontaktu s řemenem.

Aplikační specifické inženýrství

U nových projektů dopravníků a programů výměny může společnost YUFENG zkontrolovat šířku pásu, strukturu vratné strany, rychlost dopravníku, instalační rozměry a pracovní prostředí, než doporučí vhodnou konfiguraci válečku V Return.

Skutečné průmyslové aplikace

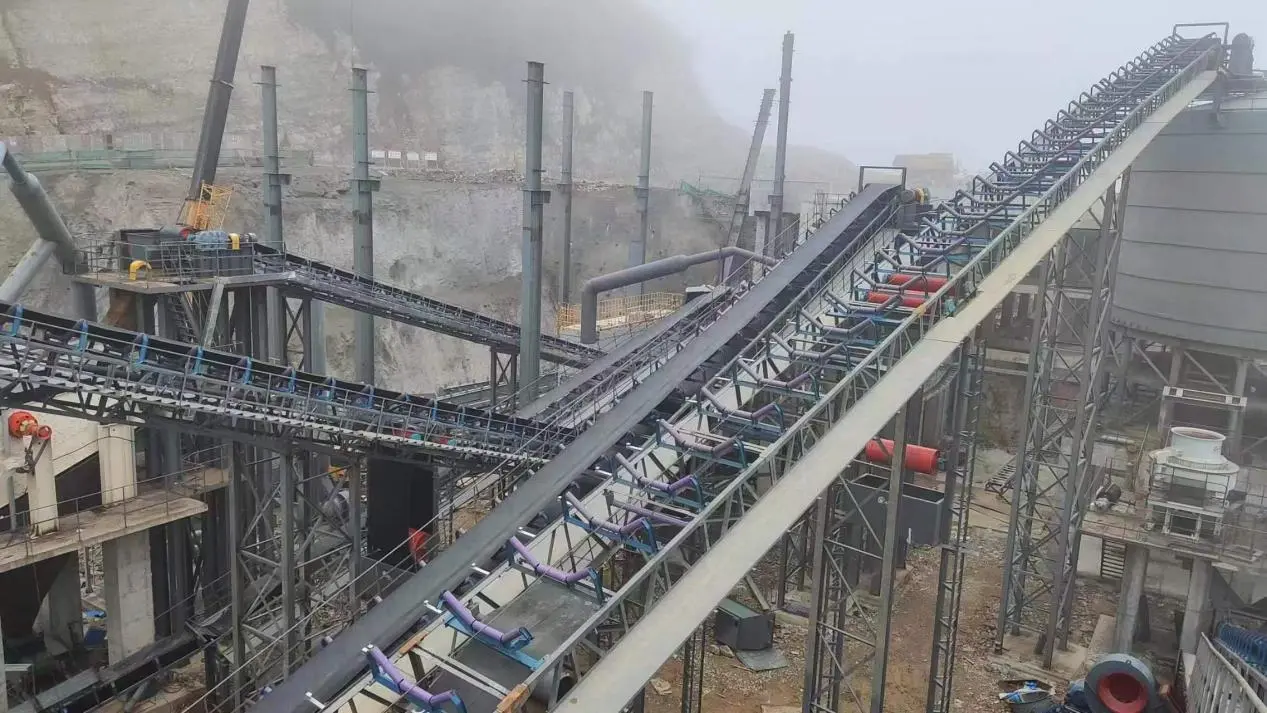

Sekce vratného dopravníku otevřeného uhlí

Vratný válec YUFENG V byl použit u sekcí vratných dopravníků přepravujících uhlí, hlušinu a kamenivo. Podpěra ve tvaru V pomáhá udržovat polohu pásu během přepravy na dlouhé vzdálenosti a snižuje potřebu časté ruční korekce pásu.

Systémy pro dopravu cementu a kameniva

V cementárnách a závodech na kamenivo jsou vratné pásy vystaveny prachu, vibracím a nepřetržitým provozním cyklům. Pozinkované tělo válečku a vícestupňová ochrana ložisek poskytují praktické řešení pro tyto podmínky a zároveň udržují zvládnutelné požadavky na běžnou údržbu.

Pobřežní dopravníky sypkého materiálu

Pro venkovní dopravníky vystavené vlhkosti a solné mlze poskytuje YUFENG galvanizované a přizpůsobené konfigurace odolné proti korozi. Zesílená těsnící struktura pomáhá chránit vnitřní ložiska a podporuje delší provozní intervaly mezi kontrolami údržby.

Tovární kontrola kvality a zakázková dodávka

Řízený výrobní proces

YUFENG řídí ve svém výrobním systému zpracování trubek, tvarování rámů, svařování, montáž válečků a finální kontrolu. Před uvolněním produktů k odeslání jsou kontrolovány klíčové rozměry a provozní výkon.

Přizpůsobené přizpůsobení dopravníků

Zákazníci mohou poskytnout šířku dopravního pásu, průměr válečku, instalační rozměry a provozní podmínky. Inženýři YUFENG pak mohou připravit odpovídající specifikace nebo výkresy CAD pro projekty výměny a nových dopravníků.

Podpora přímo z výroby

YUFENG poskytuje vyhodnocení vzorků, potvrzení technických specifikací, zakázkovou výrobu a přímou dodávku z výroby pro distributory, výrobce dopravníků, inženýrské dodavatele a průmyslové koncové uživatele.

Kompletní tabulka parametrů specifikace produktu

YUFENG podporuje sériovou výrobu v plné velikosti a nestandardní přizpůsobené zpracování válečků, které pokrývají různé průměry válečků, montážní šířky a úhly sklonu V, aby odpovídaly různým šířkám dopravníkového pásu a požadavkům na zatížení:

Proč zvolit tovární produkty YUFENG

Tovární výroba a kontrola kvality

YUFENG řídí celý výrobní proces od přípravy roletové trubky a formování rámu až po svařování, montáž ložisek, vyvážení a závěrečnou kontrolu. Každá sestava V Return Idler Roller je před odesláním zkontrolována na rozměrovou přesnost, kvalitu svařování, hladkost otáčení a celkový stav sestavy. Tento integrovaný výrobní proces nám umožňuje udržovat konzistentní kvalitu produktů jak u standardních zakázek, tak u zakázkových projektů dopravníků.

Technické přizpůsobení pro různé dopravníkové systémy

Podporujeme přizpůsobené průměry válečků, efektivní délky, úhly ve tvaru V, rozměry rámu a konfigurace materiálu podle šířky dopravního pásu, provozního zatížení a požadavků na instalaci. Pro náročná prostředí zahrnují volitelné konfigurace žárově zinkovanou ocel, součásti z nerezové oceli, zesílené rámy a sestavy ložisek pro vysoké teploty. Zákazníci mohou poskytnout výkresy dopravníku nebo provozní parametry a náš technický tým může doporučit vhodnou konfiguraci vodícího válce.

Dlouhodobá dodávka a technická podpora

S vyhrazenými výrobními a testovacími zařízeními podporuje YUFENG jak pravidelné náhradní objednávky, tak rozsáhlé projekty dopravníkových systémů. Poskytujeme technické výkresy, potvrzení specifikací, uspořádání vzorků a koordinaci výroby před odesláním a v případě potřeby následuje vzdálená instalace a pokyny k údržbě.

Tato struktura služeb pomáhá dodavatelům dopravníků, systémovým integrátorům a týmům pro průmyslové zadávání zakázek zjednodušit získávání zdrojů a udržovat konzistentní specifikace napříč více dopravníkovými linkami.

Často kladené otázky

Q1: Jaký je hlavní rozdíl mezi vodicí kladkou a kladkou s přímým zpětným chodem?

A1:Napínací kladka s přímým zpětným chodem poskytuje plochou pasivní podporu, zatímco napínací kladka do tvaru V využívá šikmé válečky k vytvoření vedené jízdní plochy pro vratný pás. Tato konfigurace pomáhá udržovat polohu pásu a snižovat jednostranné opotřebení hran, díky čemuž je vhodnější pro dopravníkové systémy, kde je vracející se pás.

Q2: Lze V Return Idler Roller přizpůsobit pro různé dopravníkové systémy?

A2:Ano. YUFENG může přizpůsobit průměr válce, efektivní délku, šířku sestavy, úhel V, tloušťku rámu a materiál podle konstrukce dopravníku. Pro náročné aplikace jsou k dispozici také speciální konfigurace, jako jsou komponenty z nerezové oceli, zesílené rámy a sestavy vysokoteplotních ložisek.

Q3: Jaká údržba je vyžadována pro vodicí válce?

A3:Běžná údržba zahrnuje především kontrolu rotace válce, rámu a stavu svařování, celistvosti pozinkovaného povrchu a vyrovnání dopravníku. Udržování správně napnutého pásu a správného vyrovnání rámu dopravníku také pomáhá předcházet nadměrnému bočnímu zatížení a prodlužuje životnost napínací kladky.

Q4: Jaké informace by měly být poskytnuty při žádosti o cenovou nabídku?

A4:Kupující by měli poskytnout šířku dopravního pásu, průměr válečku, rychlost pásu, dopravovaný materiál, provozní prostředí a požadovaný úhel V, je-li k dispozici. Mohou být poskytnuty také výkresy dopravníků nebo stávající rozměry napínacích kladek, aby společnost YUFENG mohla doporučit vhodnou konfiguraci a připravit cenovou nabídku.

Q5: Může YUFENG poskytnout vzorky před hromadnou výrobou?

A5:Ano. Vzorové objednávky mohou být uspořádány pro ověření specifikace a testování instalace před velkosériovou výrobou. YUFENG může také poskytnout technické výkresy a parametry produktu, které zákazníkům pomohou potvrdit kompatibilitu s jejich stávajícím dopravníkovým systémem.

Kontaktujte YUFENG

Pokud potřebujete V Return Idler Roller pro dopravníkový systém s častým pohybem pásu, nerovnoměrným opotřebením hran nebo náročnými provozními podmínkami na vratné straně, kontaktujte společnost YUFENG pro specifikace produktu, přizpůsobené výkresy, podporu vzorků a přímé ceny z výroby.
