Vratný válec s pryžovým kotoučem

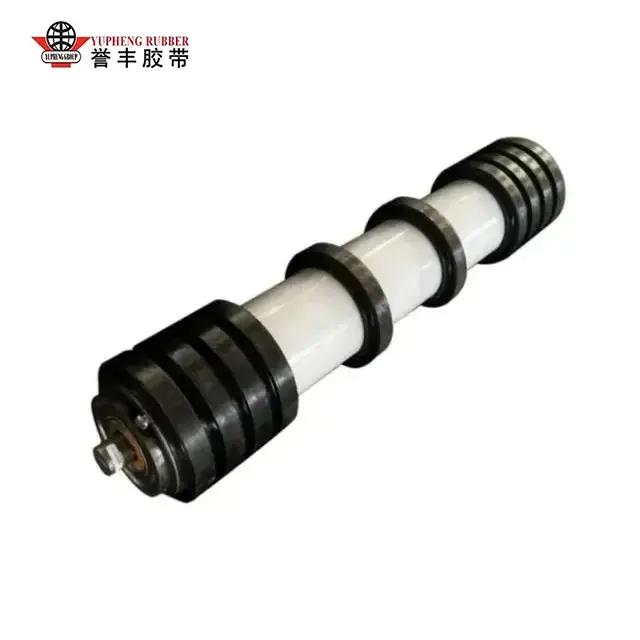

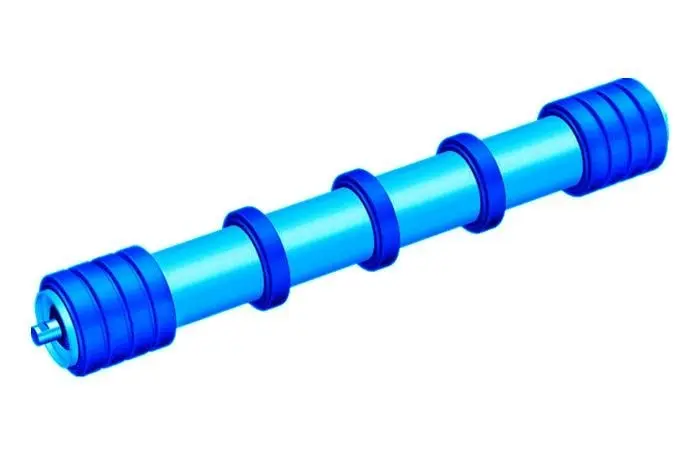

YUFENG Rubber Disc Return Idler Roller je samočisticí příslušenství dopravníku nezávisle vyvinuté a sériově vyráběné v naší továrně, optimalizované pro vratné pásy, které mají problémy s unášením těžkého materiálu, nesprávným vedením pásu a rychlým selháním napínacího kola. Na rozdíl od tradičních hladkých ocelových napínacích kladek s celoplošným kontaktem tento produkt instaluje elastické pryžové kotouče na válečkovou trubku ve stejné vzdálenosti.

Segmentovaný kontakt a přirozené mezery mezi kotouči uvolňují bahno a minerální prášek v reálném čase během rotace, což zásadně eliminuje velkoplošné hromadění materiálu. Je to ideální vhodný komponent pro vysoce namáhané dálkové dopravníkové linky s lepivými surovinami, řešící hlavní výkonnostní nedostatky hladkých vodicích kol ve scénářích s vysokou vlhkostí, prašností a viskózními zbytky.

Materiál a výrobní řemeslo

Vysoce kvalitní suroviny a výrobní proces

Všechny suroviny použité pro YUFENG Rubber Disc Return Idler Roller procházejí přísnou vstupní kontrolou od kvalifikovaných dodavatelů. Pryžové kotouče využívají elastickou pryž ve směsi NR/SBR, která poskytuje vynikající odolnost proti stárnutí, odolnost proti bobtnání a odolnost proti bahnu a cementovému popelu.

Plášť válce používá bezešvou uhlíkovou ocel Q235 s úplným žárovým zinkováním pro zlepšení odolnosti proti korozi a ochranu proti korozi solnou mlhou. Vestavěná kuličková ložiska ZZ s vůlí C3 jsou naplněna lithiovým mazivem s dlouhou životností a kombinována s tříkanálovým nylonovým labyrintovým těsněním a dvojitými vnějšími pryžovými protiprachovými kroužky, které účinně blokují kalnou vodu a jemný prach.

Před expedicí prochází každý hotový válec kalibrací soustřednosti, zkouškou odolnosti proti otáčení, 40minutovou simulací těsnění v blátivé vodě a nárazovým testem pevnosti pryžových kotoučů, aby byl zajištěn stabilní dlouhodobý provoz v těžebním, cementářském, přístavním a jiném drsném průmyslovém prostředí.

Údaje z terénních testů a srovnání výkonu

Šestiměsíční nepřetržitý test průmyslového sledování

Společnost YUFENG provedla šestiměsíční nepřetržité sledovací testy v podzemních uhelných dolech, pobřežních rudných terminálech, cementárnách a tepelných elektrárnách, přičemž porovnala napínací kladku s pryžovým diskem s tradičními hladkými ocelovými vratnými kladkami.

Výsledky testů ukazují, že struktura pryžového kotouče YUFENG poskytuje automatické oddělování zbytků během provozu, což snižuje požadavky na odstávku čištění za podmínek lepivého materiálu. Flexibilní pryžová kontaktní plocha snižuje koncentrované poškození pásu, zatímco optimalizovaná těsnící struktura výrazně prodlužuje životnost ložisek a snižuje náklady na údržbu dopravníku.

Případy aplikací skutečných projektů

Projekt modernizace zpětného dopravníku podzemního uhelného dolu

V rámci projektu renovace podzemního uhelného dolu Shanxi byl na vratné dopravníkové linky, které manipulují s mokrým uhelným slizem, nainstalován válec YUFENG s vratným pryžovým diskem za podmínek vysoké vlhkosti a vysoké prašnosti.

Po šesti měsících nepřetržitého 24hodinového provozu zůstal galvanizovaný plášť válce bez koroze, pryžové kotouče nevykazovaly žádné pády ani praskání a ložiska si udržovala plynulou rotaci bez zablokování. Zákazník eliminoval každodenní ruční úklid a snížil měsíční náklady na údržbu o 58 %.

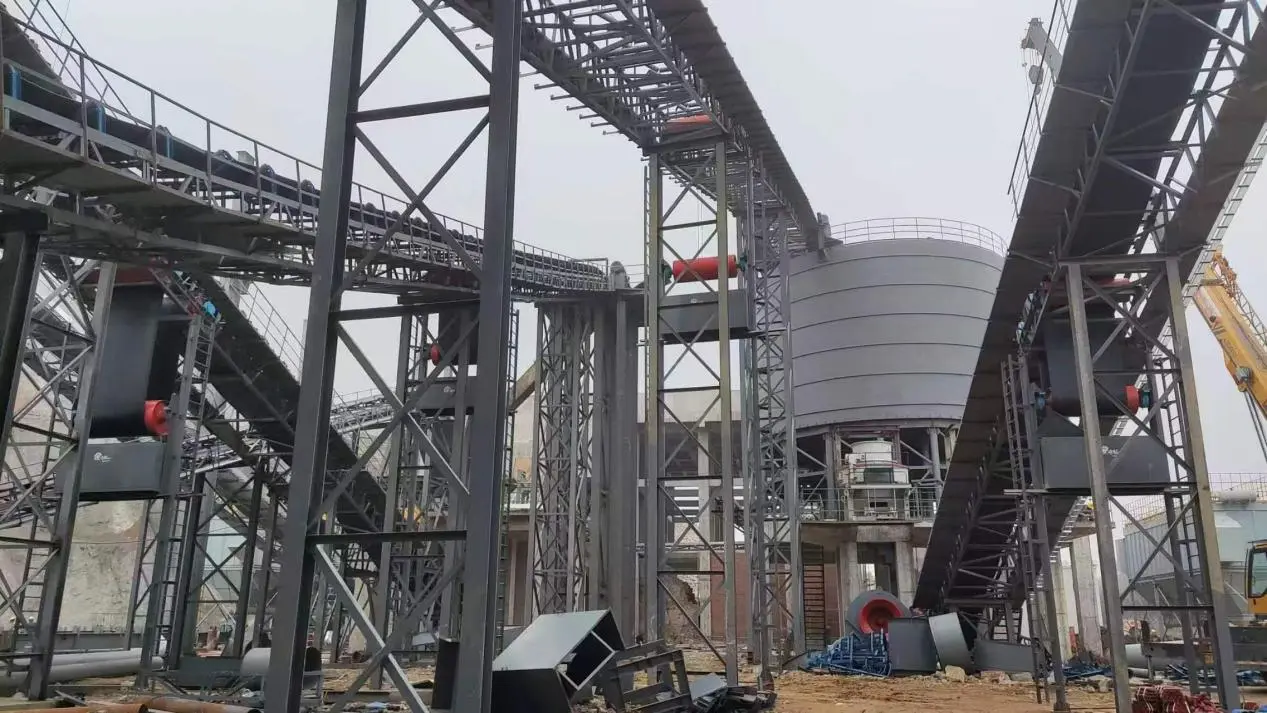

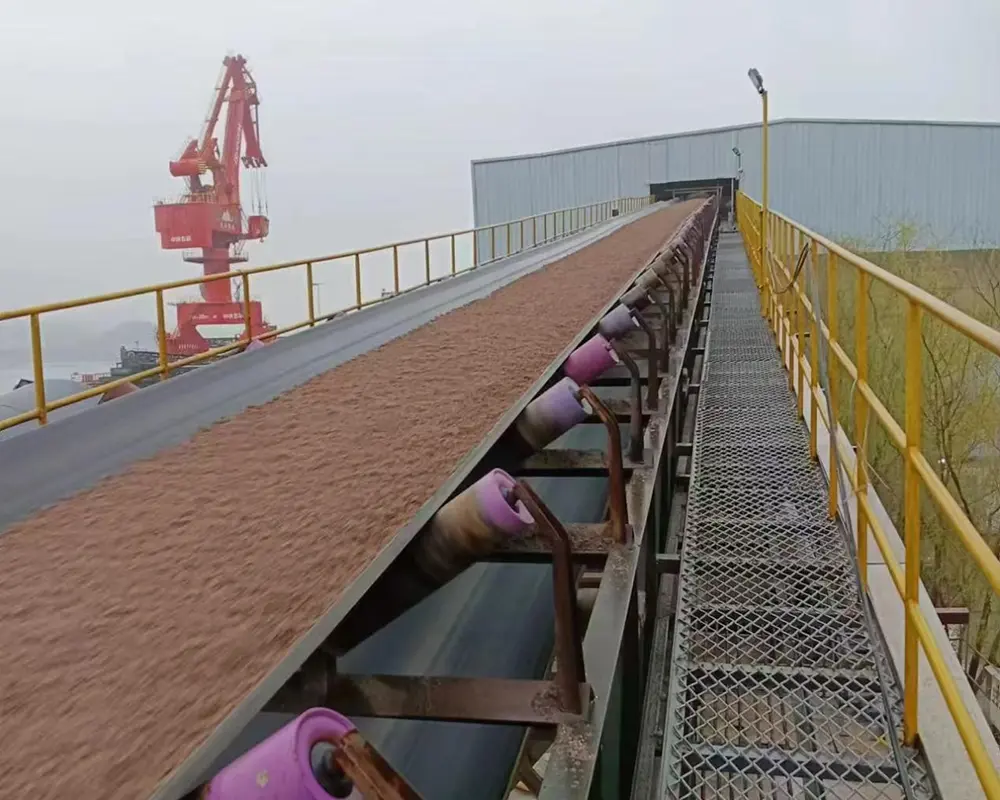

Aplikace v globálních systémech přepravy hromadného materiálu

YUFENG Rubber Disc Return Idler Roller je široce používán v pobřežních minerálních přístavech, základnách výroby cementu a tepelných systémech pro dopravu strusky. Válce si poradí s lepivými materiály, jako je uhelný sliz, bahno ze železné rudy, cementový popel a minerální prášek, což zákazníkům pomáhá snižovat prostoje při odchylkách pásu a prodlužuje životnost dopravníkového pásu.

YUFENG poskytuje provozní fotografie, technické dokumenty a zprávy o zkouškách na podporu hodnocení zákaznických projektů a výběru zařízení.

Kompletní parametry specifikace produktu

YUFENG podporuje sériovou výrobu v plné velikosti a nestandardní přizpůsobení, pokrývající různé průměry a délky, aby odpovídaly různým šířkám pásu a požadavkům na zatížení:

Proč zvolit tovární produkty YUFENG

Integrovaná výroba a kontrola kvality

Na rozdíl od obchodních prodejců je YUFENG profesionálním výrobcem vodicích kladek dopravníku s automatickým řezáním, lisováním hydraulických pryžových kotoučů za tepla, montáží robotů a zařízeními na testování hotových výrobků. S více než 22 lety zkušeností s výrobou a exportem příslušenství pro dopravníky zavádíme kontrolu kvality ISO9001 během kontroly surovin, zpracování a konečné dodávky.

Tovární přímý servis a přizpůsobení

YUFENG poskytuje konzultaci parametrů, přizpůsobení výkresů, přímou dodávku z továrny a pokyny k instalaci po prodeji. Stabilní výrobní plány podporují objednávky velkých kontejnerů a pomáhají zajistit spolehlivé dodávky pro globální zákazníky.

Navrženo pro skutečné problémy s provozem dopravníků

Náš vratný válec s pryžovým kotoučem byl vyvinut tak, aby řešil nánosy lepivého materiálu, časté odchylky řemene, korozi ložisek a vysoké náklady na ruční čištění spojené s konvenčními hladkými vodicími kladkami.

Ověřený dlouhodobý výkon

Díky stabilní dodávce surovin, vyzrálé technologii těsnění a lisování pryžových disků a šestiměsíčním provozním údajům poskytuje YUFENG trvanlivá a nákladově efektivní samočistící řešení napínacích kladek pro náročná prostředí dopravy sypkého materiálu.

Často kladené otázky

Q1: Jaké hlavní rozdíly mezi vratným válečkem s pryžovým kotoučem a běžným vratným válečkem z hladké oceli?

A1: Klíčová mezera spočívá v kontaktní struktuře a samočistící funkci. YUFENG Idler Roller využívá rozmístěné elastické pryžové kotouče s mezerami pro únik zbytků, které automaticky odstraňují bláto a prášek během otáčení bez přerušení čištění. Hladké vodicí kotouče mají celoplošný bezproblémový kontakt bez vypouštěcích kanálů; lepkavé zbytky se rychle hromadí a způsobují neustálou odchylku pásu.

Měkké pryžové kotouče zabraňují poškrábání tvrdé oceli na dopravníkových pásech a třívrstvé kompozitní těsnění prodlužuje životnost ložisek 3–4krát. Vyhovuje zpětnému vedení s vysoce viskózními mokrými zbytky, zatímco hladké vodicí kotouče vyhovují pouze suchému prostředí s nízkou zátěží.

Q2: Jaké služby přizpůsobení můžete poskytnout?

A2: Podporujeme přizpůsobení v celém rozsahu včetně vnějšího průměru Φ76–Φ219 mm, efektivní délky, rozteče pryžových kotoučů a tloušťky pro šířky pásu 400–2000 mm. Pro pobřežní solnou mlhu, vysokoteplotní cement a podzemní doly bohaté na vodu jsou k dispozici speciální konfigurace, jako jsou pryžové kotouče odolné vůči vysokým teplotám, pláště z nerezové oceli a odolná zesílená ložiska. Všechny přizpůsobené napínací kladky procházejí před odesláním úplnými továrními simulačními testy, aby dokonale odpovídaly pracovním podmínkám klienta.

Q3: Požadavky na životnost a každodenní údržbu?

A3: Při standardní instalaci a provozu má naše pryžové kotoučové kotouče mnohem delší životnost než hladké ocelové kotouče bez povinného každodenního čištění. Každodenní údržba je levná a jednoduchá: pravidelně kontrolujte oděr a upevnění pryžových kotoučů, kontrolujte plynulost otáčení válečků a včas upravte napětí rámu dopravníku, aby nedošlo k jednostrannému poškození třením. Naše továrna poskytuje kompletní profesionální poprodejní technické poradenství pro snížení nadbytečné práce a neplánovaných ztrát z odstávky.

Kontaktujte nás

Pokud potřebujete spolehlivé samočisticí zpětné vodicí kladky, abyste eliminovali odchylky pásu a nahromadění materiálu pro váš projekt hromadné dopravy, kontaktujte nás a získejte bezplatné vzorky a nejnovější přímou cenovou nabídku!
