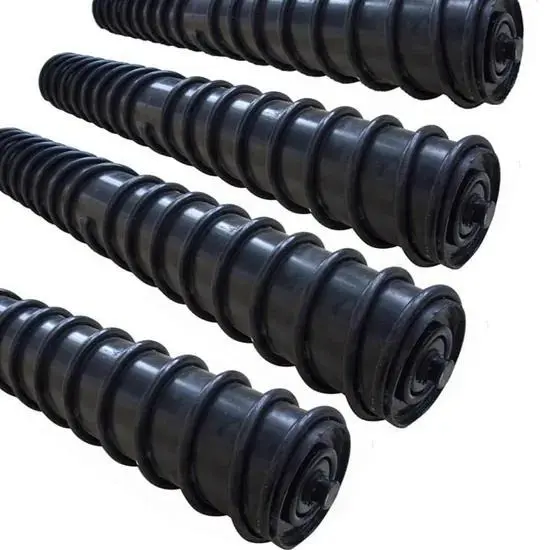

Spirálový vratný válec

YUFENG se specializuje na vysoce výkonné samočisticí produkty řady napínacích dopravníků s hlavní výrobní základnou a automatizovanou dílnou umístěnou v průmyslovém klastru profesionálních dopravníkových strojů v severní Číně. Značka integruje antiadhezivní spirálový konstrukční design, otěruvzdorné vysokopevnostní suroviny a vícekanálovou technologii labyrintového těsnění do každého spirálového napínacího válce.

Základní informace o testu

Společnost YUFENG provedla 6měsíční nepřetržitý provozní test v terénu, aby vyhodnotila dlouhodobý výkon svého spirálového vratného vodícího válce v náročných podmínkách vratného dopravníku. Test se týkal různých průmyslových prostředí, včetně podzemní těžby uhlí, dopravy cementového slínku, vykládání přístavního minerálního prášku a tepelného energetického transportu popela.

Testovací scénáře zahrnovaly podmínky s vysokou prašností, vysokou vlhkostí, bahnem a lepkavým materiálem, s průměrem 4–9 kg zbytkového prášku lepkavé rudy, bahna a popela na každý čtvereční metr vratného pásu. Tyto podmínky byly vybrány tak, aby reprodukovaly běžné problémy s adhezí materiálu, se kterými se setkáváme při kontinuální průmyslové dopravě.

Výsledky testů potvrdily, že u napínacích kladek vratných dopravníků pracujících s lepivými materiály samotná základní nosnost nestačí. Výkon automatického uvolňování materiálu, antiadhezní schopnost a stabilita vedení pásu jsou zásadní pro udržení hladkého chodu vratného pásu. Tyto požadavky na výkon tvoří základní logiku návrhu YUFENG Idler Roller.

Test funkčnosti samočistící spirály

Srovnávací polní test za podmínek lepivého materiálu

Společnost YUFENG provedla dvoutýdenní srovnávací provozní test mezi válečkem se spirálovým zpětným chodem a běžnými válečky s hladkým zpětným chodem za stejných podmínek dopravy lepkavého popela. Výsledky testů ukázaly významné rozdíly v kontrole adheze materiálu a požadavcích na údržbu.

U běžných válečků s hladkým zpětným chodem se po 8–12 hodinách nepřetržitého provozu na povrchu válce vytvořil nerovnoměrný nános materiálu. Nahromaděné lepkavé materiály tvořily nepravidelné vybouleniny, které způsobovaly problémy s vychylováním pásu a vyžadovaly ruční čištění jednou za 12 hodin. Každá odstávka čištění trvala přibližně 18–22 minut, což zvýšilo pracovní zátěž údržby a snížilo dostupnost dopravníku.

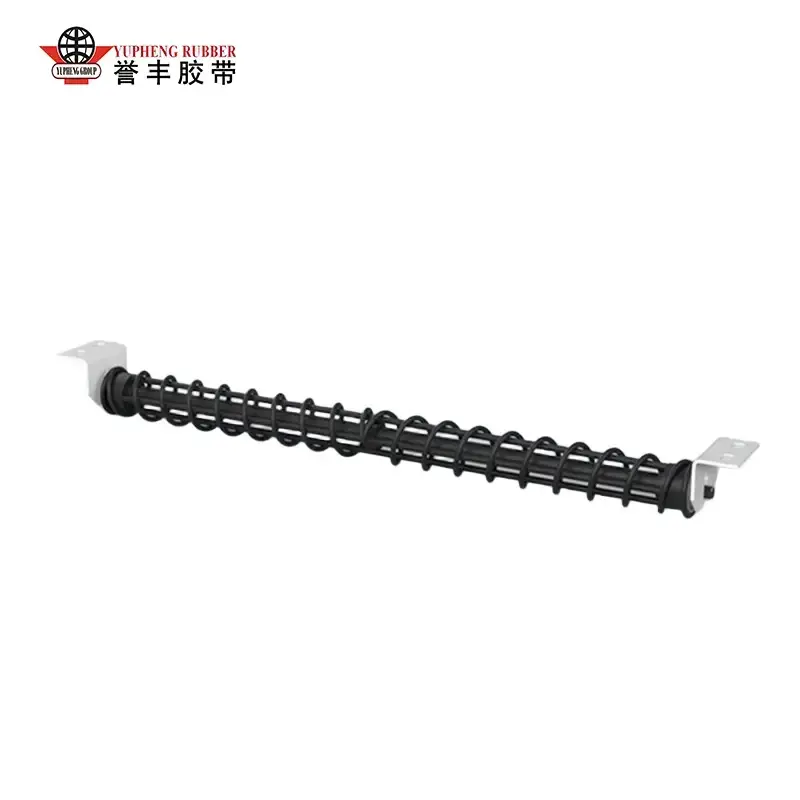

YUFENG Idler Roller využívá symetrickou dvoušroubovicovou letovou strukturu. Během rotace válce spirálová plocha nepřetržitě odstraňuje zbytky lepkavých materiálů a vede je ze středu pásu na obě strany. Po 30 dnech nepřetržitého provozu nebylo na povrchu válce pozorováno žádné zjevné nahromadění materiálu, což eliminuje potřebu častého ručního čištění.

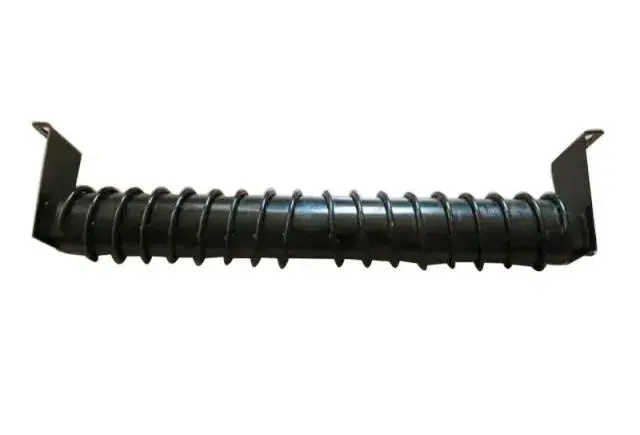

1. Symetrický obousměrný spirálový let ve tvaru S

Vysokopevnostní ocelový spirálový unašeč je přesně svařen podle trajektorie kontaktu pásu. Obousměrná spirálová struktura generuje vyváženou boční tlačnou sílu materiálu a rovnoměrně přenáší lepkavé zbytky směrem k oběma okrajům pásu, aniž by došlo k koncentrovanému oděru nebo poškození pryžové vrstvy dopravního pásu.

2. Vícevrstvý labyrintový kompozitní těsnící systém

Vnitřní tříkanálové nylonové labyrintové těsnění v kombinaci s vnějším pryžovým prachotěsným kroužkem vytváří vícestupňovou ochrannou strukturu. Tato konstrukce účinně brání vnikání důlního prachu, kalné vody a jemného popela do dutiny ložiska, čímž se předchází běžným poruchám, jako je zaseknutí ložiska a zablokování rotace válečků způsobené kontaminací materiálu.

3. Soustředná struktura vyváženého rozložení hmotnosti

Automatizovaná technologie CNC soustružení řídí soustřednost trubky válečku v rozsahu 0,3 mm celkového házení indikátoru. Optimalizovaná konstrukce dynamického vyvážení udržuje amplitudu rotačních vibrací pod 0,8 mm během provozu vysokorychlostního dopravníku, čímž snižuje další ztráty napětím pásu a snižuje zbytečnou spotřebu energie dopravníkového systému.

Dust, Mud Waterproof and Anti-Corrosion Performance Test

Podmínky testu simulace prostředí

Váleček YUFENG Spiral Return Idler Roller je určen pro venkovní venkovní a podzemní mokré dopravní prostředí. Jeho těsnost a odolnost proti korozi byly ověřeny profesionálním simulačním testováním prostředí.

Test simuloval nepřetržité rozstřikování blátivé vody s průtokem vody 9 mm/h v kombinaci s vystavením vysoce koncentrovanému minerálnímu prachu. Vzorky byly provozovány nepřetržitě po dobu 40 po sobě jdoucích minut za těchto drsných podmínek, aby se vyhodnotila spolehlivost těsnění a ochrana proti korozi.

Ověřené výsledky testu

Po testování zůstala dutina ložiska zcela suchá bez infiltrace vody nebo prachu. Žárově pozinkovaný plášť válce a spirálové unášeče udržely neporušený antikorozní povlak bez loupání nebo poškození povrchu. Rotační odpor ložisek se po testu zvýšil pouze o 3 %, přičemž nebylo pozorováno žádné zablokování válce nebo porucha rotace.

Tento stabilní těsnící a antikorozní výkon umožňuje YUFENG Idler Roller spolehlivě fungovat v deštivých otevřených přístavech, podzemních dolech bohatých na vodu a v prostředích s rozprašováním cementáren. Konstrukce účinně snižuje rizika odstávky a náklady na výměnu způsobené rzí, nánosem materiálu a poškozením ložisek.

Inteligentní porovnávání proti odchylkám a efektivní provoz

Prostřednictvím nepřetržitého zatěžování a provozního testování na místě dosahuje válec YUFENG se spirálovým zpětným chodem o 40 % vyšší komplexní provozní účinnost než běžné válečky s hladkým zpětným chodem, přičemž konkrétní srovnávací údaje jsou uvedeny v tabulce níže:

Ověřené standardní technické parametry produktu

1. Surovina pláště válce

YUFENG Idler Roller používá jako materiál pláště válce vysoce přesné bezešvé trubky z uhlíkové oceli ERW Q235. Každá trubka prochází před výrobou přísnou kontrolou surovin a dostává žárově zinkovanou antikorozní úpravu, aby se zlepšila odolnost proti opotřebení, odolnost proti nárazu a dlouhodobá provozní spolehlivost venku i pod zemí.

2. Odpovídající rozsah šířky dopravního pásu

Standardní vodicí válec podporuje šířky pásového dopravníku od 400 mm do 2000 mm a pokrývá lehké, středně těžké a těžké dopravní systémy sypkého materiálu.

3. Standardní možnosti vnějšího průměru válce

Dostupné standardní průměry válečků zahrnují Φ89 mm, Φ108 mm, Φ133 mm, Φ159 mm, Φ168 mm a Φ219 mm. Speciální přizpůsobení průměru je k dispozici podle struktury dopravníku a provozních požadavků.

4. Statická nosnost jednoho válce

Maximální statická nosnost jednoho válečku dosahuje 1500 kg, což splňuje požadavky dálkových dopravních systémů manipulujících s těžkými materiály, jako je minerální ruda, uhlí a sypké průmyslové materiály.

5. Odpovídající tloušťka dopravního pásu

Válec je kompatibilní s dopravníkovými pásy o tloušťce od 3 mm do 18 mm, včetně standardních pryžových dopravníkových pásů, ohnivzdorných důlních pásů a cementových dopravníkových pásů odolných proti opotřebení.

6. Rozsah přizpůsobení provozní teplotě

Váleček YUFENG Spiral Return Idler udržuje stabilní provoz od -40 °C do +65 °C, díky čemuž je vhodný pro nízkoteplotní těžební prostředí pod širým nebem a vysokoteplotní průmyslové výrobní linky.

7. Standardní čistá hmotnost jednoho válce

Standardní čistá hmotnost se pohybuje od 6,2 kg do 28,7 kg v závislosti na průměru válce, efektivní délce a konstrukční konfiguraci.

8. Standardní konfigurace ložisek

Válec využívá kuličková ložiska s hlubokou drážkou štítu ZZ s vůlí C3 s nízkým rotačním odporem, tolerancí tepelné roztažnosti a bezúdržbovou tukovou náplní pro podporu stabilního provozu během servisního cyklu.

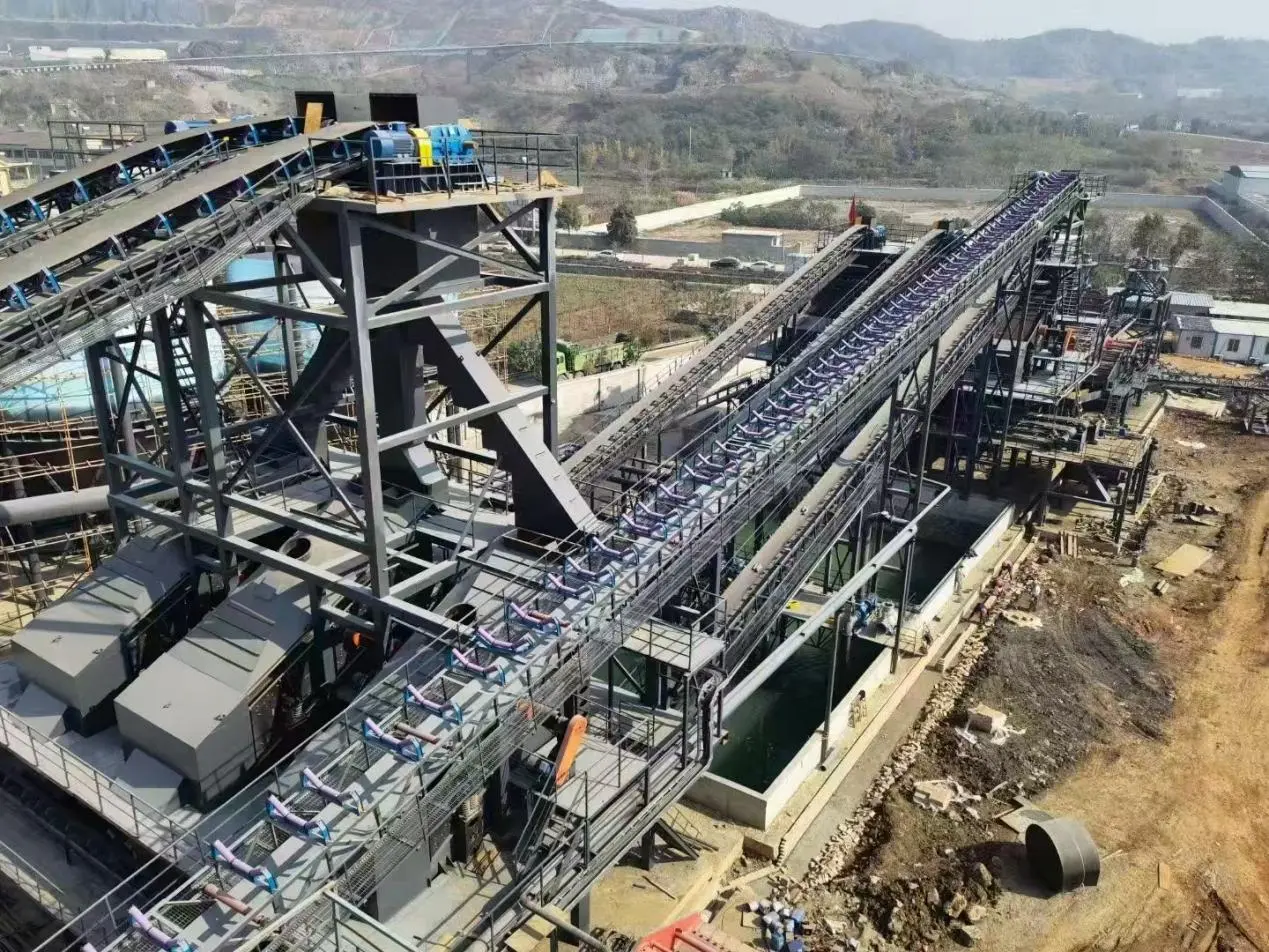

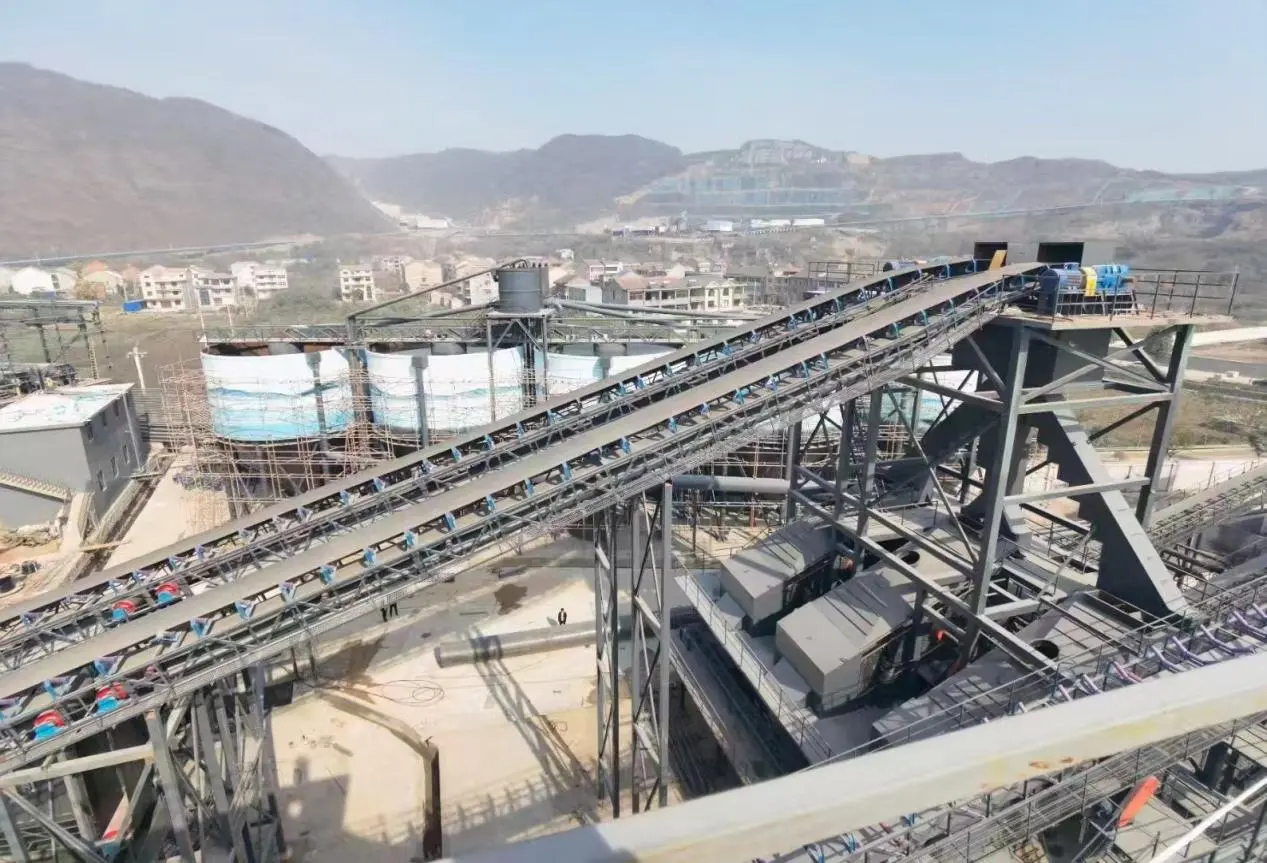

Případy skutečných průmyslových aplikací na místě

1. Aplikace zpětného dopravníku z uhelného dolu

Zákazník podzemního uhelného dolu se dříve setkal s častým ucpáním napínací kladky ve zpětném chodu způsobeném nahromaděním vlhkého uhelného slizu a kamenného prachu. Tyto poruchy vedly k odchylce pásu, opakovanému přerušení výroby a vysokým nákladům na ruční čištění.

Po nahrazení tradičních vratných válečků válečky YUFENG Idler Rollers fungoval dopravní systém nepřetržitě po dobu šesti měsíců. Byly odstraněny směny každodenního ručního čištění, poruchy odchylek řemene se snížily o více než 70 % a náklady na měsíční výměnu napínacích kladek se snížily o více než 55 %. Řešení také snížilo bezpečnostní rizika podzemní údržby způsobená častým ručním čištěním zařízení.

2. Pobřežní přístav aplikace hromadného minerálního dopravníku

Pobřežní rudní terminál provozovaný za stálého deště a mlhy mořské soli dříve trpěl rychlou válečkovou korozí a hromaděním minerálního prášku. Tradiční vodicí kladky s hladkým zpětným chodem způsobovaly hromadění povrchu, které poškrábalo drahé dopravníkové pásy.

Po použití válečků YUFENG Spiral Return Idler Rollers se žárově zinkovaným pláštěm a samočisticí spirálovou strukturou byly problémy s adhezí materiálu výrazně sníženy. Jedna šarže dodaných válců pracovala nepřetržitě déle než osm měsíců bez výměny a udržovala si stabilní výkon v drsných námořních prostředích.

3. Aplikace pro dopravu lepkavého popela v cementárně

Velká výrobní základna cementu čelila vážné adhezi vratných válečků způsobené vlhkým popelem ze slínku. Před výměnou musely týmy údržby každou směnu ručně vyčistit vratné válečky, což vedlo k vysoké spotřebě práce a častým prostojům dopravníku.

Po instalaci vodicích válečků YUFENG spirálová struktura během provozu automaticky odstraňuje nahromaděný popel. Náklady na práci při čištění se snížily přibližně o dvě třetiny, zatímco snížená abraze pásu pomohla prodloužit životnost dopravního pásu.

Pět hlavních konkurenčních výhod

1. Skutečný průmyslově testovaný výkon

Veškeré údaje o účinnosti čištění, výkonu proti odchylkám a životnosti jsou ověřovány nepřetržitým testováním provozu průmyslového dopravníku. YUFENG se soustředí spíše na výkon praktické aplikace než na teoretické parametry.

2. Symetrická dvojitá spirálová samočistící struktura

Obousměrná spirálová konstrukce nepřetržitě odstraňuje lepkavé materiály při zachování vyváženého kontaktu pásu. Snižuje frekvenci odchylek pásu, zabraňuje místnímu otěru pásu a zlepšuje stabilitu dopravy za mokrých a lepivých materiálů.

3. Vícekanálové těsnění a antikorozní ochrana

Kombinace labyrintového kompozitního těsnění a žárově zinkované povrchové ochrany zabraňuje prachu, kalné vodě a korozivním materiálům poškozovat vnitřní ložiska a podporuje dlouhodobý bezúdržbový provoz.

4. Integrovaný design pro nižší provozní náklady

Snížením hromadění materiálu, četnosti čištění, výměny válečků a poškození pásu pomáhá YUFENG Spiral Return Idler Roller zákazníkům snížit celkové náklady na údržbu dopravníku a zlepšit efektivitu výroby.

5. Profesionální tovární kontrola kvality

YUFENG provozuje automatizované dílny pro řezání, svařování, montáž a testování podle norem řízení kvality ISO9001. Každý hotový válec prochází před odesláním inspekcí včetně testování soustřednosti, testování odolnosti proti otáčení a ověření těsnícího výkonu.

Vhodné scénáře průmyslových aplikací

1. Důlní dopravníkové systémy

Vhodné pro podzemní a povrchové uhelné doly přepravující mokrý uhelný sliz, prach z hlušiny a bahnité minerální materiály, kde často dochází k adhezi zpětného pásu.

2. Doprava hromadného materiálu pobřežním přístavem

Navrženo pro minerální prášek, železnou rudu, písek a další sypké materiály přepravované ve vlhkém mořském prostředí s rizikem koroze solnou mlhou.

3. Cementářský průmysl, metalurgie a tepelná energetika

Použitelné na lepkavý popel, zbytky slínku, pecní strusku a další průmyslové materiály, které se snadno hromadí na konvenčních vratných válcích.

4. Závody na zpracování nerostů a kameniva

Vhodné pro dopravní systémy pro mokré bahno, pískové kamenivo a minerální zpracování vyžadující nepřetržitý samočistící výkon.

5. Dopravníkové systémy s častými problémy s adhezí

Ideální pro jakoukoli sekci vratného dopravníku, která trpí hromaděním materiálu, odchylkami pásu, požadavky na časté čištění a krátkou životností válečků.

Proč zvolit YUFENG?

Spolehlivé řešení samočistícího dopravníku od profesionálního výrobce

YUFENG Spiral Return Idler Roller integruje přesnou spirálovou konstrukční technologii, ověřené zkušenosti s průmyslovými aplikacemi a standardizovanou tovární kontrolu kvality. Navrženo pro prostředí dopravy lepivého materiálu, pomáhá eliminovat hromadění materiálu, snižuje problémy s odchylkami pásu a minimalizuje neplánované prostoje dopravníku.

Tovární přímé dodávky a přizpůsobená podpora

Jako profesionální výrobce komponent dopravníků poskytuje YUFENG přímé tovární dodávky, přizpůsobené specifikace, technické konzultace a služby přizpůsobení aplikací pro globální integrátory hromadných dopravních systémů.

Zlepšete spolehlivost dopravníků s YUFENG

Zvolte YUFENG Idler Roller pro dosažení automatického samočistícího výkonu, spolehlivé antikorozní ochrany a stabilního provozu vratného pásu pro náročné průmyslové dopravní aplikace.

FAQ

Q1: Jaký je rozdíl mezi vodicí kladkou s hladkým zpětným chodem a kladkou se spirálovým zpětným chodem?

Běžné vodicí kladky s hladkým zpětným chodem poskytují pouze základní oporu řemenu. Lepkavé materiály se mohou snadno hromadit na povrchu válce, což způsobuje odchylky pásu a časté požadavky na čištění.

YUFENG Idler Roller používá obousměrnou spirálovou strukturu k kontinuálnímu odstraňování zbytkových materiálů během provozu, udržuje kontaktní povrch pásu čistší a snižuje problémy s odchylkami způsobenými nánosem materiálu.

Q2: Jak zkontrolovat kvalitu spirálového vratného napínacího válce před nákupem?

Zákazníci by se měli zaměřit na tři klíčové body:

1. Kvalita spirálového svařování

Spirálový unašeč by měl být pevně přivařen k plášti válce, aby se zabránilo uvolnění během dlouhodobého provozu.

2. Struktura těsnění

Spolehlivý válec by měl místo jednoduchých prachových kroužků používat vícevrstvé labyrintové těsnění, aby se zabránilo poškození ložiska prachem a vodou.

3. Antikorozní úprava

Žárově pozinkované pláště válců poskytují lepší odolnost proti korozi pro venkovní, důlní a vlhké průmyslové prostředí.

Q3: Jaké materiály jsou k dispozici pro spirálové letové struktury?

1. Spirálový let z uhlíkové oceli

Poskytuje vysokou odolnost proti opotřebení a rázovou houževnatost, vhodný pro těžbu, přístavy, cementárny a další náročné aplikace.

2. Gumový spirálový let

Poskytuje měkčí kontakt s pásem a je vhodný pro přepravu malého zatížení. Má však nižší odolnost vůči vysokým teplotám a silnému otěru.

Kontaktujte YUFENG

Kontaktujte společnost YUFENG pro technické listy, přizpůsobené výkresy, testování vzorků a přímé ceny z výroby za řešení spirálových vratných kladek.
