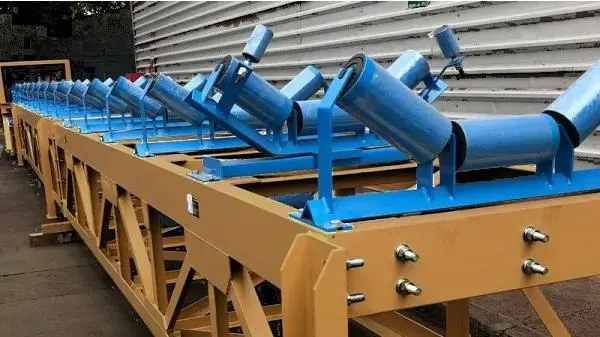

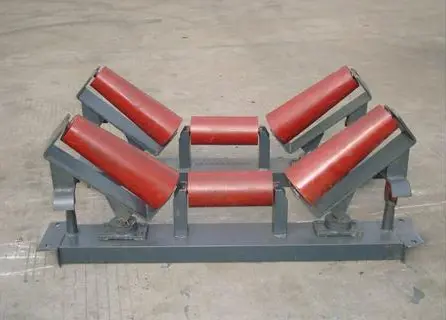

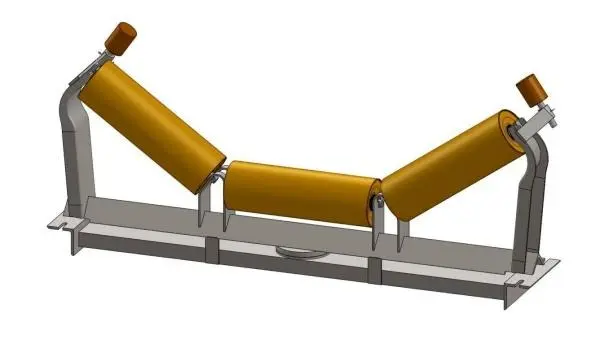

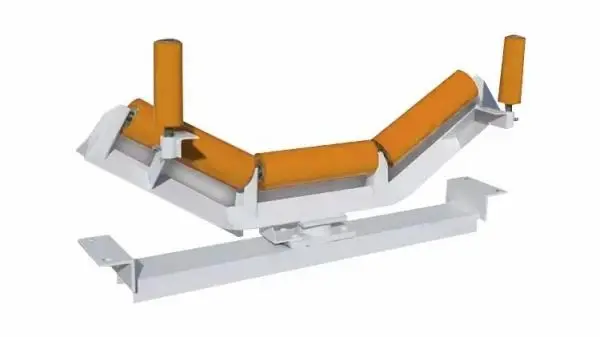

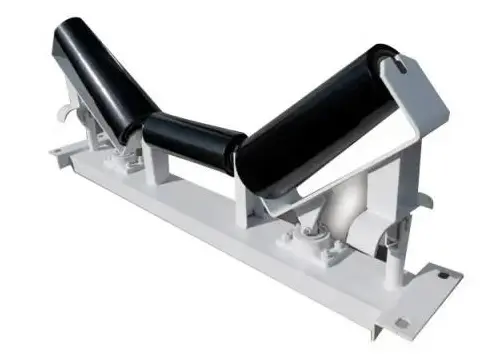

Samonastavitelný vodicí válec

Samonastavitelný napínací válec YUFENG, navržený pro udržení stabilního vedení pásu v systémech dálkové dopravy volně loženého materiálu, automaticky koriguje odchylku pásu způsobenou nerovnoměrným zatížením, problémy s rámem nebo nerovnováhou napětí. Jeho výkyvná konzola a struktura bočního vodícího válečku generují korekční sílu pro návrat pásu do středové dráhy, čímž se snižuje poškození hran a rozlití materiálu. Vhodné pro ocelové kordové a látkové dopravníkové pásy, pomáhá zkrátit prostoje při údržbě v těžebním průmyslu, cementu a těžkém průmyslu.

Suroviny a výrobní řemeslo

Každá součást samonastavitelného žlabového vodícího válce YUFENG je vyrobena z pečlivě vybraných vysoce pevných materiálů od kvalifikovaných dodavatelů. Prostřednictvím standardizovaného CNC obrábění, přesné montáže a přísných výrobních kontrolních postupů je každý válec navržen tak, aby poskytoval stabilní sledování výkonu a dlouhou životnost v náročných provozních podmínkách dopravníku.

Vysoce přesné zpracování válcových trubek

Roletová trubka používá jako standardní konfiguraci bezešvou ocelovou trubku Q235B s volitelnou vysokopevnostní legovanou ocelí Q345, HDPE antikorozní trubicí a pogumovanou trubicí odolnou proti opotřebení pro speciální aplikace. Tloušťka stěny trubky se pohybuje od 3,0 mm do 6,0 mm. Přesné řezání a soustružení řídí radiální házení v rozmezí ≤0,5 mm, zatímco dynamické vyvažování zlepšuje stabilitu chodu a snižuje vibrace během nepřetržitého provozu dopravníku.

Zesílená centrální konstrukce hřídele

Centrální hřídel je vyrobena z 45# kalené a temperované masivní oceli, která poskytuje vysokou torzní pevnost a odolnost proti deformaci. Tato zesílená struktura hřídele zajišťuje spolehlivou podporu, když napínací kladka pracuje pod silným napnutím řemene, nárazovým zatížením a častými podmínkami pro korekci odchylky řemene.

Systém ochrany utěsněných ložisek

YUFENG používá kuličková ložiska s hlubokou drážkou s vůlí C3, která pokrývají běžné modely od 6204 do 6310 podle různých požadavků na zatížení. Sestava ložiska integruje trojité labyrintové těsnění a kontaktní těsnicí strukturu s dvojitým břitem, čímž vzniká uzavřená ochranná komora naplněná antikorozním mazivem na bázi lithia. Tato konstrukce účinně zabraňuje pronikání uhelného prachu, minerálních kalů a vlhkosti do dutiny ložiska.

Výroba odolného držáku a otočného rámu

Nosný rám využívá integrální technologii svařování desek z uhlíkové oceli s elektrostatickou vypalovací barvou nebo povrchovou úpravou žárovým zinkováním. Antikorozní ochrana je vhodná pro vlhké podzemní doly, pobřežní přístavy a venkovní dopravní systémy. Boční vodicí válečky jsou vybaveny polyuretanovými povrchy odolnými proti opotřebení, které snižují poškození okrajů dopravního pásu během korekce.

Kompletní proces kontroly výroby

Kompletní výrobní proces zahrnuje řezání surovin, opracování konců trubek, lisování ložiskového pouzdra, utěsněnou montáž, svařování konzoly, povrchovou antikorozní úpravu a výstupní kontrolu výkonu. Před dodáním do skladu prochází každá výrobní dávka zkouškou odolnosti proti otáčení, hlukovou kontrolou, ověřováním axiálního zatížení a zkouškou výkonu při resetu otáčení, aby byl zajištěn spolehlivý provoz a konzistentní kvalita produktu.

Výkonnostní výhoda a kontrast bodu bolesti v průmyslu

YUFENG dokončil šestiměsíční nepřetržité terénní srovnávací testy v povrchových uhelných dolech a přístavních terminálech pro hromadný náklad, přičemž vyhodnotil výkon našeho samonastavitelného žlabového vodícího válečku proti běžným žlabovým vodicím kladkám. Výsledky ukazují jasné výhody ve stabilitě sledování pásu, ochraně dopravníku a dlouhodobé provozní efektivitě.

Automatické sledování pásu bez ručního nastavení

Konvenční napínací kladky s pevným žlabem poskytují pouze pasivní podporu řemenu a vyžadují pravidelné ruční nastavení, když dojde k vychýlení řemene. Samonastavitelný žlabový vodicí válec YUFENG využívá korekční strukturu otočného čepu, která automaticky reaguje na boční pohyb pásu, průběžně vede dopravníkový pás zpět ke středové linii a snižuje závislost na ruční korekci u dopravních systémů na dlouhé vzdálenosti.

Snížené poškození hran dopravního pásu

Když dojde k vychýlení pásu, pevné vodicí kladky mohou vytvářet nepřetržité tření mezi okrajem pásu a konstrukcí dopravníku, což urychluje praskání, otěr a delaminaci. Systém bočních vodicích kladek vodicích kladek YUFENG využívá tlumený kontaktní design ke snížení rázového namáhání okraje pásu, což pomáhá prodloužit životnost dopravníkového pásu.

Stabilní výkon při nerovnoměrném zatížení materiálu

Nerovnoměrné rozložení materiálu může vytvářet nevyvážené boční síly na dopravních pásech. Tradiční pevné vodicí kladky nemohou na tyto podmínky aktivně reagovat, zatímco otočný korekční mechanismus samonastavitelného vodicí kladky YUFENG se dynamicky nastavuje, aby rovnoměrněji rozložil napětí a snížil riziko poškození řemene a rozlití materiálu.

Nižší celkové provozní náklady dopravníku

Přestože napínací kladky s automatickým sledováním vyžadují vyšší počáteční investici než standardní pevné válce, snižují náklady spojené s výměnou pásu, korekcí odchylek a údržbou čištění. Srovnávací data v terénu ukazují, že dopravníkové systémy využívající samonastavitelné vodicí kladky YUFENG mohou snížit komplexní provozní náklady o více než 35 % během jednoho roku za podmínek nepřetržitého provozu.

Spolehlivý provoz v náročných průmyslových prostředích

Vícevrstvá těsnící struktura chrání vnitřní ložiska před prachem, vlhkostí a nízkými teplotami. Ve srovnání s konvenčními napínacími kladkami, které mohou trpět zadřením ložisek v drsném prostředí, si samonastavitelný žlabový vodicí válec YUFENG zachovává hladší rotaci a stabilnější dlouhodobý výkon v těžbě, přístavech a aplikacích manipulace s sypkým materiálem.

Skutečné případy globálních projektových žádostí

Samonastavitelný žlabový vodicí válec YUFENG byl úspěšně použit v mnoha projektech těžkých průmyslových dopravníků po celém světě. Prostřednictvím dlouhodobého sledování provozu a zpětné vazby od zákazníků naše řešení napínacích kladek prokázala spolehlivý výkon sledování pásu, snížené požadavky na údržbu a stabilní provoz ve složitých pracovních podmínkách.

Projekt dopravníku otevřeného uhelného dolu v jihovýchodní Asii

Zákazník z těžby uhlí v jihovýchodní Asii provozoval 1,8 km pevný dopravníkový systém vybavený ocelokordovými dopravníkovými pásy ST1600 v prašných podmínkách a s vysokou vlhkostí. V důsledku častého nerovnoměrného nakládání uhlí trpěl původní systém blouděním pásu a poškozením hran.

Samonastavitelný vodicí válec YUFENG byl instalován podél nosné i vratné části, aby poskytoval nepřetržitou podporu korekce pásu. Po třech letech nepřetržitého provozu si dopravníkový pás udržoval stabilní vycentrovaný pohyb bez praskání hran nebo vystavení ocelovému kordu. Problémy se zadřením ložisek a vychýlením řemene byly účinně odstraněny, což podpořilo požadavky zákazníka na nepřetržitou 24hodinovou výrobu.

Evropský pobřežní přístav terminál pro manipulaci s hromadným materiálem

Jedna evropská logistická společnost aplikovala YUFENG Self-Aligning Idler Roller na dopravníkové systémy rudy a štěrku pomocí 1400 mm širokých dopravníkových pásů. S ohledem na pobřežní prostředí s vysokým obsahem solné mlhy dodala společnost YUFENG přizpůsobené žárově zinkované konzolové konstrukce se zvýšenou odolností proti korozi.

Po jednom roce provozu nevykazovaly napínací rámy žádnou deformaci rzi, zatímco rozlití materiálu v místech přenosu se snížilo o 70 %. Vylepšený výkon vyrovnání pásu pomohl zvýšit efektivitu nakládání a vykládání a snížil požadavky na každodenní údržbu.

Dopravní systémy pro domácí cement a metalurgii

V cementárnách a ocelárnách se samonastavitelný žlabový válec YUFENG používá pro aplikace na dopravu vápence, aglomerované rudy a dalších sypkých materiálů. Stabilní žlabová formovací struktura podporuje vysokorychlostní a rázový provoz při zachování jednotného transportu materiálu.

Zpětná vazba zákazníků potvrzuje spolehlivý provozní výkon, nízkou četnost poruch a zlepšenou kontinuitu výroby. YUFENG může poskytnout instalační fotografie, technické parametry a referenční dokumenty projektu na podporu hodnocení zákazníků a plánování dopravníkového systému.

Kompletní parametry technické specifikace

Továrna podporuje sériovou výrobu v plné velikosti a přizpůsobené zpracování našeho válce, které pokrývá několik standardních konfigurací a řešení na míru pro speciální pracovní podmínky:

Výhody volby přímého zásobování z továrny

Integrovaná výrobní kapacita a kontrola kvality

Na rozdíl od obchodních společností bez výrobní kapacity provozuje YUFENG standardizovanou dílnu na výrobu dopravníkových válečků vybavenou CNC zpracováním, svařováním a testovacími zařízeními. S více než 10 lety specializovaných zkušeností s výrobou a exportem dopravníkových válečků poskytujeme stabilní přímé dodávky z výroby s přísnou kontrolou kvality během výběru surovin, zpracování výroby a výstupní kontroly.

Přizpůsobená řešení pro různé výzvy dopravníků

YUFENG se zaměřuje na řešení praktických problémů s provozem dopravníků, včetně častého vychylování pásu, obrušování hran a vysokých požadavků na údržbu tradičních systémů napínacích kladek. Prostřednictvím vyspělé technologie otočného čepu, spolehlivých těsnících struktur a flexibilních možností přizpůsobení poskytujeme vhodná řešení samonastavitelných vodicích kladek pro těžbu, přístavy, cementárny a další těžké průmyslové aplikace.

Spolehlivé dodání a technická podpora

Podporujeme konzultace technických parametrů, přizpůsobení velikosti, přímý nákup z výroby a poradenství po instalaci. Pro velkoobjemové zakázky zajišťuje YUFENG stabilní výrobní harmonogramy, aby byla zajištěna spolehlivá dodávka a nepřetržitá podpora během procesu spolupráce na projektu.

Často kladené otázky

Q1: Jaký je rozdíl mezi samonastavitelným napínacím válečkem YUFENG a běžnými napínacími kladkami s pevným žlabem?

Běžné napínací kladky s pevným žlabem nemohou aktivně korigovat odchylku řemene a obvykle vyžadují ruční nastavení. YUFENG Self-Aligning Idler Roller využívá strukturu korekce výkyvu s vodicími válečky, které automaticky upravují polohu pásu, když dojde k odchylce, čímž se snižuje opotřebení hran pásu, rozlití materiálu a neočekávané prostoje.

Q2: Jaké možnosti přizpůsobení jsou k dispozici pro samonastavitelný vodicí válec?

YUFENG podporuje přizpůsobení šířky pásu, průměru válce, úhlu žlabu a povrchové úpravy. Speciální konfigurace, jako je vysokoteplotní mazivo, válečky s pryžovou vrstvou a konzoly z nerezové oceli, mohou být také poskytnuty pro náročná prostředí, včetně dolů, přístavů a ​​chemických závodů.

Q3: Jaká údržba je vyžadována během každodenního provozu?

Běžná údržba zahrnuje především kontrolu rotace válečku, opotřebení vodicího válečku, korozi držáku a odstraňování nánosů materiálu, je-li to nutné. Při správné instalaci a provozu pomáhá samonastavitelný vodicí válec YUFENG snížit frekvenci údržby a zlepšit spolehlivost dopravníkového systému.

Kontaktujte YUFENG

Pokud váš projekt těžebního, přístavního, cementářského nebo metalurgického dopravníku vyžaduje řešení pro automatické sledování pásu, kontaktujte společnost YUFENG a získejte vzorky produktů, technické specifikace a nabídky přímo z výroby. Náš technický tým může doporučit vhodné konfigurace napínacích kladek podle šířky vašeho dopravníkového pásu, dopravní vzdálenosti a pracovního prostředí.
