Vraťte samonastavitelný válec

Return Self-Aligning Idler, vyrobený z přesně opracovaných ocelových konstrukcí a vysoce výkonných utěsněných ložisek, poskytuje robustní odolnost proti nárazu, spolehlivou ochranu proti prachu a vodě a stabilní výkon v drsných pracovních podmínkách, od prašných povrchových dolů až po vlhké pobřežní přístavní terminály. Je plně kompatibilní s dopravníkovými linkami sloužícími těžbě, manipulaci v přístavech, metalurgii, výrobě cementu a chemické hromadné přepravě, přičemž vyhovuje široké škále šířek pásů a tříd zatížení.

Naše továrna poskytuje jak standardní standardní specifikace, tak přizpůsobené služby přizpůsobení, s přísnými protokoly o tovární kontrole a kompletní dokumentací o kvalitě, aby byla zaručena dlouhá životnost a nízké náklady na údržbu. Zámořským nákupčím a inženýrským dodavatelům, kteří hledají trvanlivé a nákladově efektivní modernizace dopravníkového systému, nabízí tato součást praktické řešení pro zlepšení provozní stability a snížení dlouhodobých provozních nákladů.

Definice produktu a princip fungování

Automatické sledování pásu pro sekce vratného dopravníku

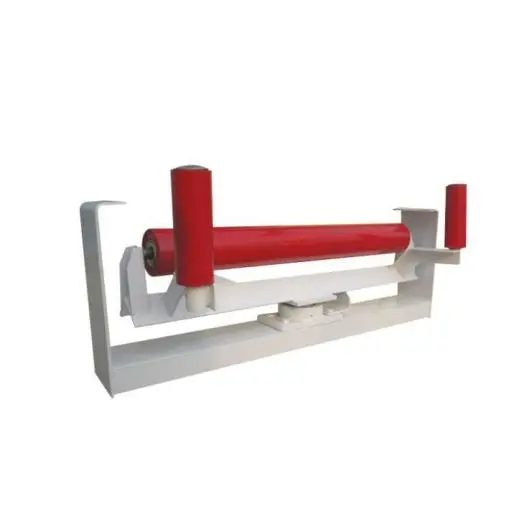

YUFENG Return Self-Aligning Idler je specializovaný funkční válec navržený pro vratnou stranu systémů pásových dopravníků. Na rozdíl od napínacích kladek s pevným zpětným chodem, které poskytují pouze pasivní podporu pásu, používá otočný držák a automatický vyrovnávací mechanismus. Když se řemen pohybuje směrem od středové osy v důsledku nerovnoměrného zatížení, odchylky při instalaci nebo nárazu materiálu, napínací sestava se otáčí působením boční síly řemenu a vytváří vodicí sílu, která pomáhá obnovit řemen do jeho normální provozní polohy.

Snížená doba ručního vyrovnávání a prostoje dopravníku

Automatický sledovací mechanismus snižuje potřebu časté ruční korekce pásu, pomáhá týmům údržby snižovat pracnost a předcházet neplánovaným odstávkám způsobeným silným pohybem pásu. Jeho modulární konstrukce také zjednodušuje instalaci a výměnu, což umožňuje dodatečnou montáž napínacího kola na stávající dopravníkové systémy bez velkých konstrukčních úprav.

Navrženo pro kontinuální dopravu sypkého materiálu

Return Self Aligning Idler je zvláště vhodný pro středně a dlouhé pevné dopravníky pracující při velkém zatížení a prodloužených pracovních cyklech. Tím, že pomáhá řídit pohyb pásu, může snížit opotřebení hran pásu, poškození napínacího kola a rozlití materiálu, což z něj činí praktickou aktualizaci pro systémy manipulace se sypkým materiálem zaměřené na stabilní provoz a nižší náklady na údržbu.

Materiál a výrobní proces

Odolná konstrukce válečkových trubek

YUFENG vybírá kvalifikované suroviny od schválených domácích a mezinárodních dodavatelů. Roletová trubka je vyrobena z vysoce přesné bezešvé ocelové trubky s rovnoměrnou tloušťkou stěny. V závislosti na aplikaci může být povrch upraven průmyslovou barvou nebo pryžovým povlakem odolným proti opotřebení, aby byla zajištěna vhodná ochrana proti oděru a korozi.

Systém utěsněných ložisek pro drsná prostředí

Vysoce přesná kuličková ložiska s hlubokými drážkami jsou kombinována s vícestupňovou labyrintovou těsnící strukturou, která pomáhá zabránit vnikání prachu, vlhkosti a částic materiálu do komory ložiska. Tato konfigurace podporuje plynulé otáčení a nízký provozní odpor v prašném, vlhkém a venkovním prostředí dopravníků.

Zesílený otočný držák

Nosná konzola je vyrobena z uhlíkové konstrukční oceli lisováním a svařováním. Pro zlepšení odolnosti proti korozi a strukturální trvanlivosti při dlouhodobém venkovním provozu lze použít stříkání nebo žárové zinkování.

Přesný otočný otočný mechanismus

Otočný čep využívá přesně obrobenou konstrukci hřídele a objímky pro udržení hladkého pohybu rámu a citlivého vyrovnání. Přesné obrábění pomáhá předcházet slepování a podporuje konzistentní sledování pásu během nepřetržitého provozu dopravníku.

Vícestupňová kontrola kvality

YUFENG uplatňuje kontrolu kvality v celém výrobním procesu. Komponenty válců procházejí před montáží kontrolou dynamického vyvážení, souososti a odolnosti proti otáčení, zatímco hotové samonastavitelné kladky s návratem jsou testovány na nosnost, těsnicí výkon a simulovanou korekci odchylek před odesláním. Výrobní šarže jsou sledovatelné od kontroly surovin až po konečnou dodávku, aby byla zachována konzistentní kvalita pro hromadné objednávky.

Výroba založená na standardech a sledovatelnost šarží

Výrobní a kontrolní postupy jsou řízeny podle platných požadavků ISO a GB/T. YUFENG uchovává výrobní záznamy a kontrolní data pro každou šarži, podporuje ověřování kvality a konzistentní dodávky pro integrátory dopravníkových systémů a průmyslové nákupčí.

Výhody výkonu a srovnání testů v terénu

Abychom ověřili skutečný provozní výkon produktu, provedli jsme 6měsíční nepřetržitý test sledování v terénu na dopravní lince pro těžké uhelné doly běžící 16 hodin denně, přepravující surové uhlí s průměrnou velikostí částic 50–300 mm. Test porovnával produkt s běžnými napínacími kladkami s pevným zpětným chodem za identických pracovních podmínek a data ukazují jasné výkonnostní mezery ve stabilitě provozu a kontrole nákladů na údržbu:

Díky automatickému vyrovnávacímu mechanismu a optimalizovanému konstrukčnímu návrhu výrobek výrazně snižuje boční vychýlení dopravního pásu, přičemž opotřebení hran pásu je sníženo o více než 75 % ve srovnání s běžnými napínacími kladkami. Stabilní sledování pásu účinně snižuje únik materiálu během přepravy, eliminuje plýtvání materiálem a pracovní zátěž při čištění na místě a zároveň snižuje dopad odchylky na rám dopravníku a další pomocné komponenty.

Pokud jde o údržbu, produkt výrazně snižuje frekvenci ručního seřizování a výměny dílů, přičemž průměrná životnost je více než dvojnásobná oproti standardním alternativám. Toto zlepšení výkonu může podnikům účinně pomoci snížit denní náklady na provoz a údržbu a zlepšit celkovou provozní efektivitu dopravníkového systému.

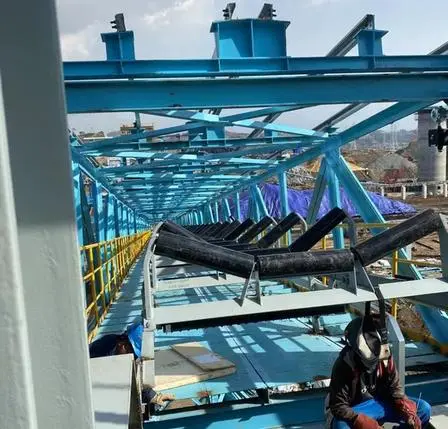

Případy aplikací v reálném světě

Povrchový uhelný důl v jihovýchodní Asii

YUFENG Return Self-Aligning Idler byl instalován na 2,3 km pevném dopravníku se šířkou pásu 1400 mm a přepravní kapacitou 1800 t/h. Systém fungoval v prašných podmínkách, při vysokých teplotách a vysokém zatížení, kde časté vychylování řemene dříve vyžadovalo 2–3 ruční seřízení každý týden.

Ověřené vylepšení sledování pásu

Po instalaci a uvedení do provozu byla odchylka řemene regulována v rozmezí přibližně 15 mm, zatímco frekvence ručního nastavování se snížila na přibližně jednou za měsíc. Životnost dopravního pásu se prodloužila přibližně o 60 %, čímž se snížily rutinní opravné práce a požadavky na výměnu pásu.

Dlouhodobý nepřetržitý provoz

Po třech letech nepřetržitého provozu zůstaly napínací kladky ve stabilním provozním stavu bez hlášeného zadření ložisek nebo strukturální deformace, což podporuje každodenní výrobní požadavky zákazníka a prokazuje spolehlivý výkon v náročných podmínkách důlních dopravníků.

Port, cement a aplikace metalurgie

YUFENG Return Self Aligning Idlers se také používají na evropských přístavních dopravnících pro hromadný náklad a domácích dopravních systémech pro cement a metalurgii, které manipulují s uhlím, rudou, štěrkem a vápencem. Tyto aplikace těží z citlivého vyrovnání, stabilního provozu a menšího počtu přerušení souvisejících s odchylkami řemene.

Podpora ověřování projektu

Pro hodnocení zákazníkem a schválení projektu může YUFENG poskytnout dostupné fotografie instalace na místě, provozní záznamy a relevantní referenční materiály projektu, které pomohou kupujícím posoudit vhodnost produktu před hromadným nákupem.

Úplné parametry specifikace pro YUFENG Return Self Aligning Idler

Podporujeme výrobu v plné velikosti a přizpůsobené zpracování produktů napínacích kladek dopravníků, které pokrývají různé specifikace pro přizpůsobení různým šířkám pásu a požadavkům na zatížení. Základní parametry jsou následující:

Proč zvolit YUFENG?

Přímá výroba a stabilní dodávky

YUFENG je profesionální výrobce komponent dopravníku s kompletním výrobním zařízením a standardizovanými kontrolními postupy. S více než 10letými zkušenostmi zaměřenými na výrobu a export poskytujeme přímé dodávky z továrny a stabilní sériovou výrobu pro mezinárodní projekty dopravníků.

Návrh produktu zaměřený na aplikaci

Naše samonastavitelná vodicí kladka je vyvinuta s ohledem na běžné problémy na vratné straně, jako je vůli pásu, nerovnoměrné opotřebení a časté ruční nastavování. Automatická vyrovnávací struktura pomáhá zlepšit stabilitu vedení pásu a zároveň snižuje požadavky na běžnou údržbu.

Důsledná kontrola kvality

Výroba a kontrola se řídí platnými domácími a mezinárodními průmyslovými požadavky. Suroviny, obrábění, montáž a hotové vodicí kladky podléhají kontrolovaným postupům kvality, aby byl zachován konzistentní výkon v rámci zakázkových a hromadných zakázek.

Flexibilní přizpůsobení specifikací

YUFENG podporuje přizpůsobené rozměry, konfigurace válečků a povrchové úpravy podle šířky dopravního pásu, podmínek zatížení a požadavků na instalaci. To umožňuje zákazníkům vyměnit stávající vratné kladky bez zbytečných úprav systému.

Řešení pro speciální pracovní podmínky

Pro náročné aplikace zahrnující korozi, zvýšené teploty nebo požadavky na zpomalování hoření může YUFENG poskytnout cílené možnosti materiálu, těsnění a povrchové úpravy, aby odpovídaly skutečnému provoznímu prostředí.

Technická podpora od výběru po provoz

Poskytujeme konzultace parametrů, přizpůsobení specifikací, přímé nabídky z výroby a poprodejní technické poradenství, pomáháme operátorům dopravníků a systémovým integrátorům vybrat vhodné samonastavitelné vodicí kladky a udržovat spolehlivý dlouhodobý provoz.

Často kladené otázky

Q1: Jaký je hlavní rozdíl mezi vratným samonastavitelným vodicím válcem a běžným vodicím válcem s pevným vratným chodem?

A1: Hlavní rozdíl spočívá ve funkčním designu. Napínací kladky s pevným zpětným chodem poskytují pouze základní podporu pro vratný pás, zatímco tento produkt je vybaven otočným vyrovnávacím mechanismem, který automaticky koriguje odchylku pásu během provozu. Účinně snižuje práci při ručním seřizování, zpomaluje opotřebení hran pásu a je vhodnější pro středně dlouhé a dlouhé dopravníkové linky pro velké zatížení, což pomáhá snižovat náklady na provoz a údržbu.

Q2: Jaké služby přizpůsobení pro tento produkt podporujete?

A2: Podporujeme přizpůsobení průměru válce, délky, povrchové úpravy (pogumování, galvanizace), konstrukce držáku a speciálního přizpůsobení materiálu podle skutečných pracovních podmínek. Všechny přizpůsobené produkty jsou vyráběny v souladu s průmyslovými standardy a procházejí kompletním továrním testováním, aby byla zajištěna adaptabilita na provozní prostředí na místě.

Q3: Jaká je životnost a požadavek na každodenní údržbu?

A3: Za standardních pracovních podmínek a pravidelné údržby má produkt výrazně delší servisní cyklus než běžné pevné vodicí kladky. Denní údržba je jednoduchá: pravidelná kontrola stavu rotace válce, stavu těsnění ložisek a upevnění konzoly může účinně zabránit abnormálnímu poškození. Naše továrna poskytuje profesionální poprodejní poradenství, které zákazníkům pomáhá snížit zbytečné náklady na údržbu a prostoje zařízení.

Kontaktujte nás

Pokud pro svůj průmyslový projekt potřebujete vysoce kvalitní a stabilní produkty YUFENG Return Self Aligning Idler, kontaktujte nás, abychom vám zdarma poskytli vzorky a nejnovější tovární nabídku od společnosti YUFENG.
