Těžký žlabový vodicí válec

YUFENG Heavy Duty Troughing Idler Roller, vytvořený pro vysoce zatížené dopravníkové systémy, kombinuje zesílenou konstrukci se zvýšenou nosností pro náročné aplikace v těžbě, přístavech, cementu a sypkých materiálech. K dispozici v průměrech 108–159 mm pro šířky pásu 650–2400 mm, každý válec prochází zátěžovými, nárazovými, korozními, teplotními a rotačními testy, aby byl zajištěn spolehlivý dlouhodobý výkon.

Definice jádra produktu a zesílený proces výroby YUFENG

1. Těžká konstrukce žlabového vodícího kola

YUFENG Heavy Duty Troughing Idler Roller je tříválcová integrovaná ložisková sestava sestávající z jednoho zesíleného horizontálního středového válečku a dvou symetrických nakloněných bočních válečků. Válce jsou namontovány na integrální lisované konzole pro těžké zatížení o tloušťce 8 mm, aby vytvořily hlubokou žlabovou konstrukci určenou pro přepravu vysokotonážního sypkého materiálu.

Ve srovnání s konvenčními lehkými žlabovými napínacími kladkami, které používají tenčí trubky a držáky, je zesílená konstrukce navržena tak, aby snížila deformaci a zlepšila rozložení zatížení při nárazu těžké rudy a trvalém provozu s vysokým zatížením. Je vhodný pro těžbu, těžbu, cement a jiné náročné systémy dopravy sypkých materiálů.

2. Vyztužené komponenty pro aplikace s velkým zatížením

YUFENG používá pro tělo válce bezešvou ocelovou trubku Q235 o tloušťce 4,0 mm, společně s pevnou jednodílnou kovanou hřídelí z uhlíkové oceli, zesílenými ložiskovými sedlami a třívrstvým kompozitním labyrintovým těsněním. V celém výrobním procesu se používá CNC těžké řezání, robotizované plně penetrační svařování v ochranné atmosféře plynu a vysokoteplotní elektrostatická vypalovací barva.

Ve srovnání s levnými lehkými napínacími kladkami běžně vyráběnými s 2,0–2,8 mm tenkostěnnými trubkami, zesílená 4,0 mm roletová trubka a držák pro velké zatížení poskytují silnější konstrukční podporu pro náročné dopravní podmínky. Vysokozátěžová ložiska 6306 a 6308 s dvojitým těsněním jsou k dispozici podle požadované konfigurace zatížení.

3. Přesná rotace a výkon těsnění

The radial runout of each roller is controlled below 0.4 mm, while static rotation resistance is maintained at approximately 1.2–2.2 N. These manufacturing controls help achieve smooth rotation, lower friction and stable running performance during continuous heavy-duty operation.

Zesílený těsnící systém je navržen pro prostředí s vysokou koncentrací prachu, expozicí solné mlze, vysokým teplotám v průmyslových podmínkách a postříkání slabou kyselinou nebo alkalickou minerální kaší.

4. Přizpůsobené konfigurace Heavy-Duty

Kromě standardních žlabových napínacích kladek pro těžké zatížení z uhlíkové oceli nabízí společnost YUFENG specializované konfigurace včetně silných válců odolných proti nárazu s pryžovou vrstvou, vysoce odolných antikorozních válců UHMWPE a verzí hřídele z nerezové oceli pro prostředí se slanou mlhou.

Všechny vstupní suroviny procházejí před výrobou kontrolou chemického složení a testováním mechanické pevnosti v tahu. To pomáhá udržovat stálou kvalitu materiálu a konstrukční spolehlivost během celého výrobního procesu.

Autentické 8měsíční nepřetržité terénní testy s velkým zatížením

1. Podmínky testu v otevřeném dole na železnou rudu

Techničtí inženýři YUFENG provedli 8měsíční nepřetržitý provozní test těžkého žlabového vodícího válce v povrchovém dole na železnou rudu. Test hodnotil dlouhodobý výkon při velkém zatížení, vysoké prašnosti a provozních podmínkách s proměnlivou teplotou.

Testovací prostředí:Oblast těžby železné rudy pod širým nebem s koncentrací prachu ≥1500 mg/m³, okolní teplotou v rozmezí -15°C až +70°C a nepřetržitým 24hodinovým provozem dopravy těžké rudy.

Maximální zatížení ložisek jedné skupiny:Do 3 500 kg, manipulace s velkou kusovou železnou rudou, hlušinou a smíšenými těžkými sypkými nerosty.

2. Ověřené výsledky výkonu pro těžký provoz

Životnost:Test nashromáždil 35 200 hodin nepřetržitého provozu se zaznamenanou provozní životností 4–6krát delší než u tenkostěnných lehkých žlabových kladek používaných pro srovnání.

Trvanlivost těsnění:Po 40 po sobě jdoucích dnech cyklických testů stárnutí prachu a vysokotlakého rozprašování solanky všechny zkušební vzorky nezaznamenaly žádné zasekávání ložisek a nulový vnitřní únik maziva.

Ochrana pásů proti velkému zatížení:Zesílená vyvážená konstrukce žlabu pomáhá snižovat jednostranné okrajové tření mezi silně zatíženým dopravním pásem a válečky. Za testovaných podmínek se celkový cyklus výměny dopravníkového pásu prodloužil přibližně o 45 %.

Rozlití materiálu:Se standardním úhlem hlubokého žlabu 35° dosáhl testovaný systém napínacích kladek pro velké zatížení naměřené míry rozlití 0,38 % při dopravě velké kusové rudy a jemného minerálního prášku ve srovnání s 3,5 % u běžných lehkých žlabových vodicích kladek při stejném dopravním objemu.

Kompletní řada YUFENG Klasifikace těžkých produktů a standardní technické parametry

1. Standardní vyztužená 3-válcová těžká žlabová kladka

Navrženo pro velké doly, cementárny a tepelné energetické systémy pro dopravu uhlí. Standardní úhly žlabu zahrnují 20°, 30°, 35° a 45° pro přizpůsobení různým požadavkům na podporu pásu a zatížení materiálu.

2. Vyrovnávací válec pro těžký náraz

Vyznačuje se silnou pryžovou vrstvou odolnou proti opotřebení na povrchu válce a je navržena pro podávání rudy a místa výpadu materiálu. Zesílená struktura pomáhá absorbovat nárazy velké kusové rudy a chrání dopravní pás před nadměrným nárazovým zatížením.

3. Těžká samonastavitelná korekce odchylky přes volnoběžku

Vybaveno odolným podpůrným rámem pro korekci výkyvu, který pomáhá navést dopravníkový pás zpět do jeho normální provozní polohy. Je vhodný pro přepravní systémy na velké vzdálenosti, kde může odchylka pásu způsobit trhání hran a nerovnoměrné opotřebení.

4. Antikorozní antikorozní válec pro těžké žlaby

Používá nekovové válečkové těleso UHMWPE a je určeno pro pobřežní solné dvory, chemické závody a další vysoce namáhaná dopravní prostředí vystavená kyselé, zásadité a solné mlze.

Standardní tabulka technických parametrů

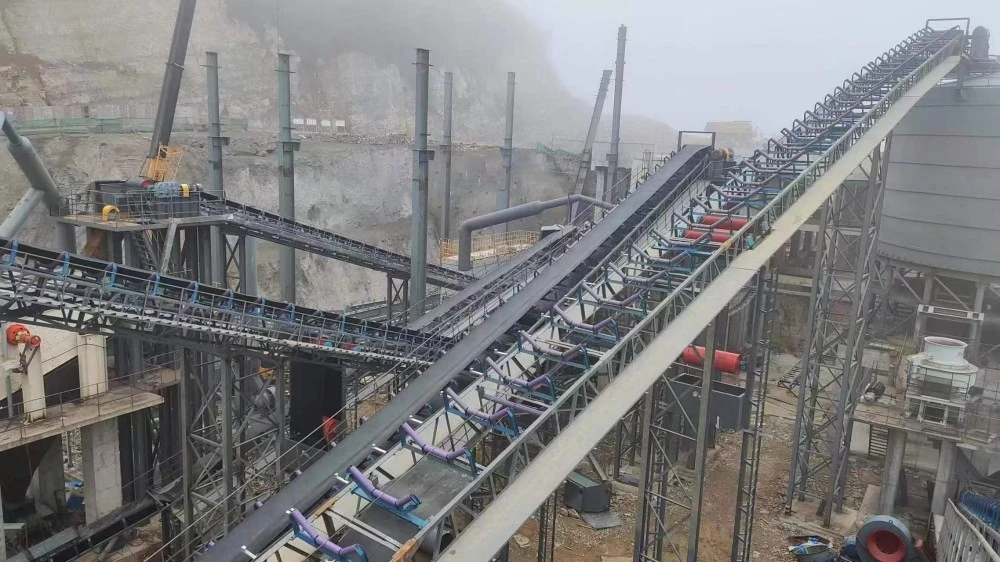

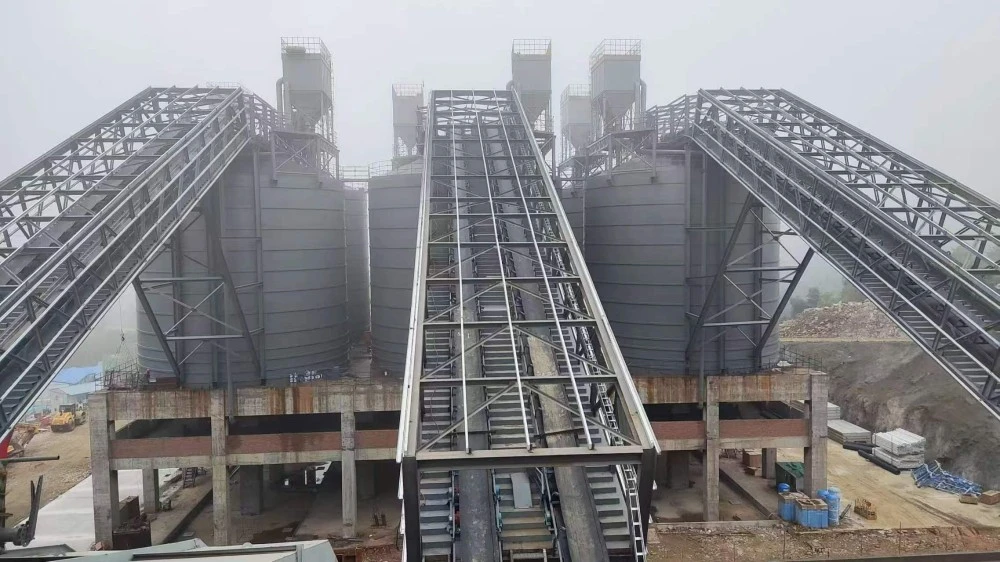

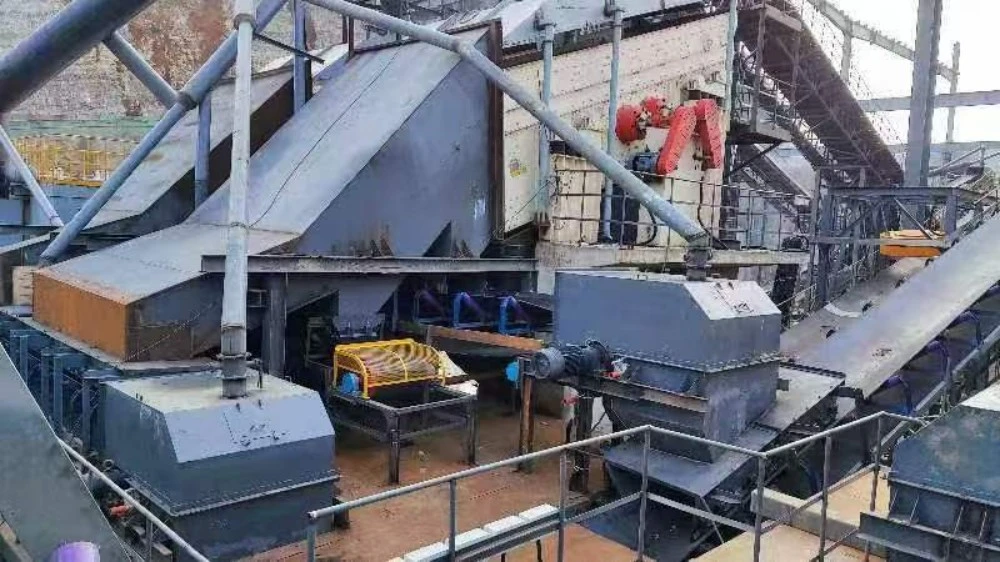

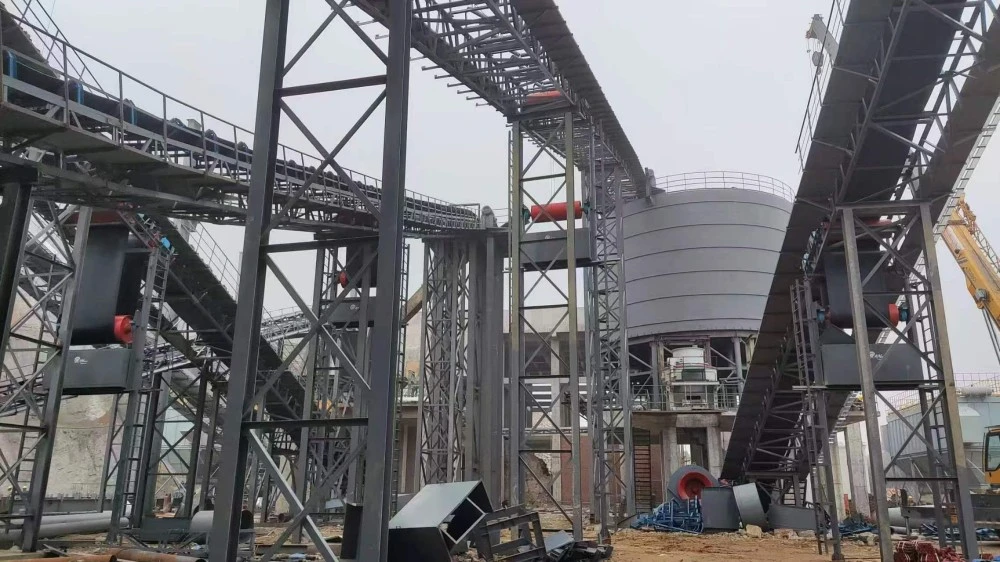

Skutečné globální projekty zákazníků těžkého průmyslu

Válce YUFENG Idler Rollers byly exportovány do více než 36 zemí a regionů a podporují rozsáhlé projekty v oblasti těžby, cementu, přístavů a ​​sypkých materiálů. Následující případy demonstrují použití přizpůsobených konfigurací těžkých válců v náročných provozních podmínkách.

1. Projekt povrchové těžby železné rudy v Kazachstánu

Projekt zahrnoval 15 km příčný transportní systém těžké rudy využívající 1 400 mm široký ultratěžký dopravníkový pás s navrženou přepravní kapacitou 2 500 tun za hodinu. U dříve používaných lehkých žlabových napínacích kladek došlo k deformaci konzoly a poruchám ložisek po přibližně 5 500 hodinách provozu.

YUFENG dodal přizpůsobené 35° těžké žlabové kladky s 4,0 mm silnými trubkami, zesílenými lisovacími konzolami a třívrstvým těsněním. Po 20 měsících nepřetržitého venkovního provozu s velkým zatížením projekt vykázal nulovou výměnu válce a nula hlášených poruch válce, zatímco měsíční náklady na údržbu byly sníženy přibližně o 68 %.

2. Pobřežní terminál pro vykládku hromadné rudy v Indonésii

Terminál funguje při dlouhodobém venkovním vystavení a silné pobřežní korozi solné mlhy, s nepřetržitým nakládáním lodí a přepravou rudy ze skladiště po celý rok.

YUFENG dodal UHMWPE antikorozní žlabové kladky pro velké zatížení s vnitřními hřídeli z nerezové oceli 316. Po dvou letech nepřetržitého provozu s vysokým zatížením nevykazovaly dodané válce žádnou poruchu související s rzí nebo zablokování ložisek.

3. Linka na výrobu domácího těžkého cementového slínku

Linka na výrobu cementového slínku s denní výrobní kapacitou 6 000 tun vyžadovala válečky pro vysokoteplotní dopravu popela v pecích a dopravu vysoce abrazivního kameniva na velké vzdálenosti.

YUFENG supplied rubber-lagged Heavy Impact Troughing Idlers to reduce impact and abrasive contact between heavy materials and the conveyor belt. Přizpůsobená konfigurace pomáhá chránit povrch pásu, snižovat abnormální opotřebení a prodlužovat provozní cyklus vysoce výkonného dopravního systému.

Základní konkurenční výhody oproti běžným lehkým žlabovým vodicím kladkám

Použitelné scénáře těžkého průmyslu s podrobným vysvětlením aplikace YUFENG

Žlabový válec YUFENG Heavy Duty je navržen pro velkoobjemové dopravní systémy sypkého materiálu, které vyžadují vysokou nosnost, dlouhou životnost a stabilní provoz v náročných pracovních podmínkách. Různé struktury a materiály válců lze vybrat podle požadavků aplikace.

1. Těžební průmysl

Vhodné pro velké povrchové uhelné doly, podzemní dopravní systémy železné rudy, zlaté rudy a bauxitu. Zesílená konstrukce pro velké zatížení podporuje přepravu sypkých materiálů s vysokou hustotou na dlouhé vzdálenosti a zároveň snižuje deformaci válce a frekvenci údržby při nepřetržitém velkém zatížení.

2. Tepelné elektrárny

Navrženo pro dopravníkové linky pro podávání těžkého uhlí, dopravu materiálu na odsíření vápence a systémy pro manipulaci se struskou z kotle. Konfigurace vysoce zatížených ložisek pomáhá udržovat stabilní rotační výkon během dlouhodobého nepřetržitého provozu.

3. Průmysl stavebních hmot

Používá se ve velkých cementárnách, těžkých pískových a kamenných lomech a výrobních linkách na zpracování štěrku. Vyztužené tělo válce a možnosti odolné proti nárazu poskytují spolehlivou podporu pro abrazivní materiály a podmínky velkoobjemové dopravy.

4. Přístavy a přístaviště pro hromadný náklad

Vhodné pro nakládku, vykládku a vykládku uhlí, železné rudy, obilí a chemického hromadného nákladu a zařízení pro přepravu skladiště. Pro venkovní pobřežní prostředí jsou k dispozici těsnící konstrukce odolné proti povětrnostním vlivům a konfigurace odolné proti korozi.

5. Chemický průmysl a výroba soli

Antikorozní těžké žlabové válečky UHMWPE jsou k dispozici pro výrobní prostředí vystavená kyselé, zásadité a solné mlze. Nekovové tělo válce pomáhá snižovat problémy s korozí související s údržbou v chemických závodech a zařízeních na výrobu soli.

6. Těžký obilný průmysl

Řešení těžkých válců s nízkým opotřebením jsou vhodná pro velkoobjemové skladování a přepravu pšenice, kukuřice, rýže a dalších zemědělských sypkých materiálů, poskytují hladké otáčení a stabilní podporu dopravníkového pásu.

Profesionální síla továrny YUFENG a autorizované globální kvalifikace

YUFENG provozuje standardizovanou 22 000 m² automatizovanou vysoce zatíženou výrobní dílnu vybavenou více než 60 sadami CNC vysoce výkonných přesných výrobních zařízení. S měsíční výrobní kapacitou až 90 000 sad napínacích kladek dopravníků a 15 lety specializovaných výrobních zkušeností se zaměřujeme na poskytování spolehlivých řešení těžkých válečků pro globální těžbu, cement, energetiku, přístavní průmysl a průmysl sypkých materiálů.

1. Advanced Heavy-Duty Manufacturing Capability

Náš výrobní systém integruje těžké zpracování trubek, obrábění hřídelí, přesné svařování, montáž ložisek, instalaci těsnění a povrchovou ochranu. Výrobní kapacita podporuje jak standardní výrobu těžkých válců, tak zakázkové inženýrské projekty vyžadující speciální materiály a konstrukce.

2. Mezinárodní certifikace a ověřování kvality

Válcové produkty YUFENG jsou vyráběny v souladu s požadavky řízení kvality ISO 9001 a podporují normy MT/T 821 uhelného průmyslu a požadavky na export CE. Kvalifikovaným globálním průmyslovým zákazníkům lze poskytnout zprávy o auditu továrny třetích stran a dokumenty o testech výkonu při velkém zatížení.

3. Pětistupňová kontrola kvality Heavy-Duty

Náš systém kontroly kvality pokrývá pět klíčových kontrolních procesů:

Kontrola surovin:Ověření pevnosti v tahu a materiálového složení před výrobou.

Testování pevnosti při svařování:Kontrola tlakové odolnosti polotovarů a konstrukční pevnosti.

Testování výkonu rotace:Hotové ověření rotačního odporu válce a stability chodu.

Simulace stárnutí těsnění:Testy solného spreje a environmentálního stárnutí pro hodnocení dlouhodobé ochrany.

Závěrečná kontrola zásilky:Export balení a kontrola vzhledu před dodáním.

4. Technická podpora a přizpůsobené služby

YUFENG poskytuje bezplatné konstrukční výkresy CAD pro spárování projektů a potvrzení návrhu dopravníkového systému. Malé zkušební objednávky mohou obdržet přípravu vzorků pro velké zatížení přibližně do 7 dnů, zatímco zakázkové hromadné objednávky obvykle vyžadují 18–22 dní v závislosti na specifikacích a požadavcích výroby.

Náš technický tým poskytuje globální vzdálenou poprodejní podporu, včetně pokynů pro výběr válečků, doporučení k instalaci a analýzy provozních podmínek. Pro kvalifikované rozsáhlé zahraniční projekty těžkého průmyslu je také k dispozici párovací služba na místě.

8. Nejčastější dotazy

1. O: Jaké základní strukturální vylepšení využívá žlabový válec pro těžký provoz ve srovnání s běžnými žlabovými napínacími kladkami pro lehké zatížení?

Odpověď: Upgradujeme stěnu roletové trubky na bezešvou ocelovou trubku o tloušťce 4,0 mm, zesílenou nosnou konzolu o tloušťce 8 mm a třívrstvý kompozitní antikorozní těsnící systém, což výrazně zlepšuje maximální nosnost a životnost při nárazu těžké kusové rudy. Úhel hlubokého žlabu 35° je nejuniverzálnějším standardem pro těžké těžební a cementářské průmyslové projekty. Typ pod úhlem 20° je vhodný pro přepravu obilí s lehkým zatížením, zatímco model se super hlubokým žlabem 45° je navržen pro přepravu těžkých sypkých materiálů s mimořádně vysokou kapacitou, aby se minimalizovalo přetékání těžké rudy. Úhel sklonu držáku můžeme upravit zcela podle vašeho výkresu návrhu těžkého dopravníku.

2. O: Můžeme dodat antikorozní žlabové kladky pro velká zatížení pro pobřežní solnice a chemické závody na těžkou výrobu?

A: Rozhodně. Poskytujeme tři těžká antikorozní přizpůsobená řešení: UHMWPE nekovové polymerové těžké vložky, tlusté pogumované otěruvzdorné antikorozní vložky z těžké oceli a přizpůsobené těžké vodicí kladky z nerezové oceli s vnitřním hřídelem 316, které se dokážou přizpůsobit dlouhodobému kyselému, alkalickému a solnému mlhovému těžkému korozivnímu pracovnímu prostředí.

3. O: Jaké je minimální množství objednávky a standardní dodací lhůta pro velké zatížení?

Odpověď: Zkušební objednávka těžkého vzorku MOQ je 1 kus; hromadné formální těžké objednávky MOQ je 100 sad. Standardní specifikace konvenčních těžkých napínacích kladek na skladě mohou být dodány do 7 pracovních dnů, zatímco přizpůsobené nestandardní napínací kladky pro velké zatížení vyžadují 18–22 dní výrobního období.

4. O: Vyhovují vysoce výkonné žlabové kladky mezinárodním standardům pro těžký průmysl?

Odpověď: Všechny hotové výrobky pro těžký provoz plně vyhovují globálním normám pro těžký průmysl CEMA, ISO, MT/T 821 a DIN, pro celní odbavení při přeshraničním vývozu jsou přiloženy kompletní oficiální protokoly o těžkých zkouškách a certifikační dokumenty CE.

Vylepšete svůj dopravníkový systém pro těžké objemy pomocí YUFENG

Hledáte vodicí válečky s dlouhou životností a nenáročnou údržbou, které zvýší spolehlivost přepravy těžkých sypkých materiálů a sníží dlouhodobé provozní náklady?

Kontaktujte profesionální inženýrský tým YUFENG ještě dnes a vyžádejte si vzorky produktů, přizpůsobené technické výkresy a přímou nabídku z výroby. Poskytujeme kompletní řešení komponentů těžkých dopravníků pro velkotonážní projekty manipulace s materiálem po celém světě.
