Vodicí válec stejné délky

Vyvážené rozložení zatížení je hlavní výhodou žlabového válečku YUFENG se stejnou délkou. Jeho tři válečky stejné délky, které jsou k dispozici v průměrech 89–159 mm pro šířky pásu 400–2400 mm, poskytují symetrickou podporu pásu a pomáhají snižovat nerovnoměrné opotřebení hran a rozlití materiálu. Každá jednotka prochází zkouškou rotace, nárazu, koroze a těsnění, přičemž jsou k dispozici výkresy CAD a testování vzorků.

Definice produktu a kompletní proces výroby YUFENG

1. Struktura napínacího kola o stejné délce

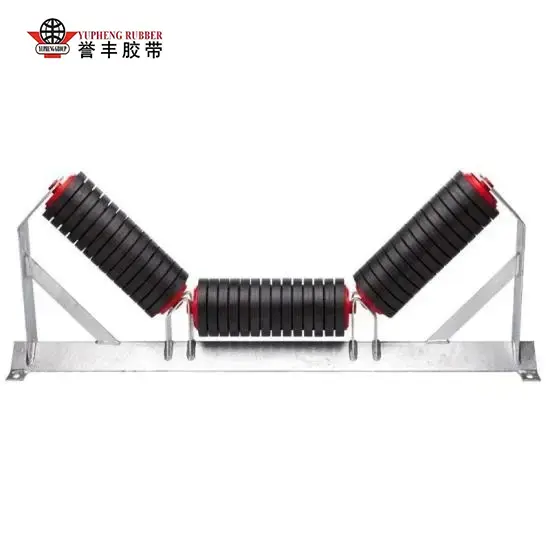

YUFENG Equal-Length Troughing Idler se skládá ze tří válečků o stejné délce a průměru namontovaných na integrovaném lisovacím držáku. Jeden horizontální středový válec a dva symetricky nakloněné boční válečky tvoří vyvážený konkávní nosný profil pro stabilní dopravu sypkého materiálu.

Ve srovnání s nestejnou délkou žlabových napínacích kladek, které používají kratší křídlové válečky, poskytuje konstrukce stejné délky konzistentnější podporu napříč dopravníkovým pásem. To pomáhá rovnoměrněji rozložit zatížení a snižuje místní napětí, nerovnoměrné opotřebení řemene a potenciální odchylky řemenu způsobené nekonzistentními rozměry válečků.

2. Zesílená konstrukce pro těžký provoz

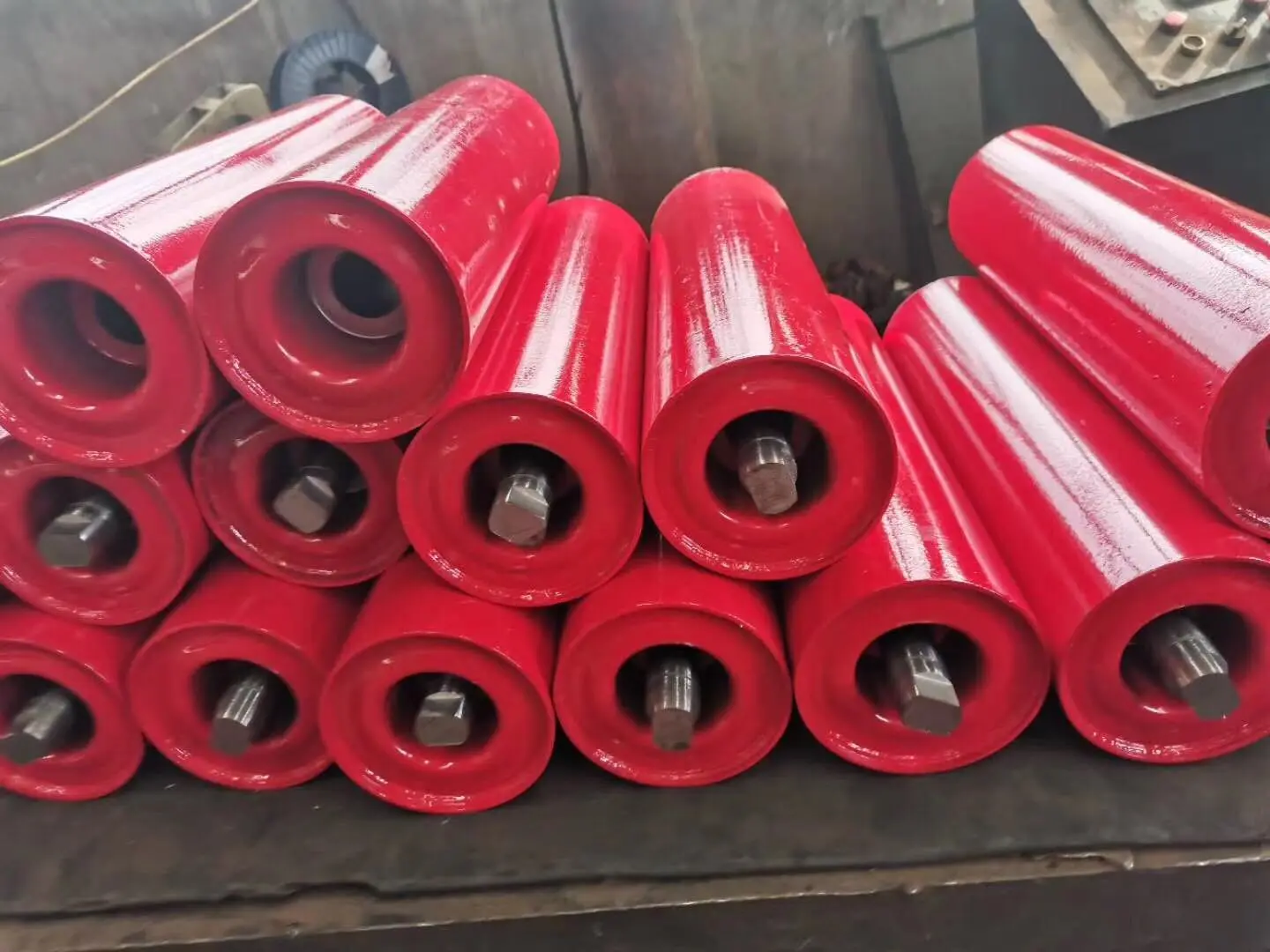

YUFENG používá bezešvé silnostěnné ocelové trubky Q235, pevné integrální hřídele z uhlíkové oceli, zesílené konzoly lisované za studena a vícevrstvá labyrintová kompozitní dvojitá olejová těsnění. CNC řezání, svařování v ochranné atmosféře plynu a elektrostatický vysokoteplotní antikorozní nátěr jsou aplikovány pro zlepšení rozměrové přesnosti, strukturální pevnosti a odolnosti proti korozi.

Zatímco některé levné vodicí kladky používají tenkostěnné trubky o tloušťce 2,0–2,5 mm, které se mohou při dlouhodobém těžkém zatížení deformovat, žlabové vodicí kladky YUFENG s rovnými délkami používají bezešvé ocelové trubky o tloušťce 3,5 mm. Vysoce přesná ložiska s dvojitým těsněním řady 6204, 6205 a 6306 jsou k dispozici podle požadavků na zatížení.

3. Přesná rotace a stabilní chod

Radiální házení každého válce je řízeno v rozmezí 0,5 mm, zatímco statický odpor proti otáčení je udržován na hodnotě přibližně 1,5–2,5 N. Tyto výrobní ovládací prvky pomáhají dosáhnout hladkého otáčení, nízkého tření a snížené provozní hlučnosti během nepřetržité dopravy.

Zesílená konstrukce je vhodná do náročných prostředí zahrnujících vysokou koncentraci prachu, vysokou vlhkost, rozstřikování minerálních kalů a mírné působení kyselin nebo zásad, poskytuje stabilní podporu pro dlouhodobý provoz dopravníku.

4. Přizpůsobené materiály pro různé aplikace

Kromě standardních ocelových žlabových kladek stejné délky nabízí YUFENG specializované konfigurace včetně válců odolných proti opotřebení s pryžovou vrstvou, antikorozních válců z polymeru UHMWPE a možností hřídele z nerezové oceli.

Tyto konfigurace lze zvolit podle abrazivity materiálu, korozních podmínek, vystavení vlhkosti a požadavků na dopravník. Všechny vstupní suroviny procházejí před vstupem do výroby kontrolou chemického složení a mechanické pevnosti, aby byla zachována stálá kvalita výroby.

Autentická data dlouhodobých testů v terénu

1. Šestiměsíční test v podzemním uhelném dole

Technický tým YUFENG provedl 6měsíční nepřerušovaný provozní test žlabového válečku Equal Length Troughing Idler Roller v podzemním uhelném dole, aby vyhodnotil jeho dlouhodobý výkon za náročných dopravních podmínek. Test zahrnoval nepřetržitý provoz, zatížení ložisek, trvanlivost těsnění, ochranu pásu a kontrolu rozlití materiálu.

Testovací prostředí:Vozovka podzemního uhelného dolu s koncentrací prachu ≥1200 mg/m³, okolní teplotou v rozmezí -10°C až +65°C a 24hodinovým nepřetržitým provozem dopravy.

Zatížení ložisek jedné skupiny:Do 2800 kg, manipulace se sypkým materiálem surového uhlí, hlušiny a směsné rudy.

2. Ověřené výsledky výkonu

Životnost:Zkušební kladky nashromáždily 32 600 stabilních provozních hodin se zaznamenanou životností 3–5krát delší než běžné tenkostěnné nestejné kladky používané pro srovnání.

Trvanlivost těsnění:Po 30 po sobě jdoucích dnech testování cirkulace prachu a vysokotlakého vodního spreje všechny zkušební vzorky nevykázaly žádné zasekávání ložisek a nulový vnitřní únik maziva.

Ochrana pásu:Vyvážená struktura válečků stejné délky pomáhá snižovat jednostranné okrajové tření mezi dopravníkovým pásem a válečky, čímž se za testovaných podmínek prodlužuje celkový cyklus výměny pásu až o 40 %.

Rozlití materiálu:Se standardním úhlem žlabu 35° dosáhl testovaný systém žlabů se stejnou délkou naměřené míry rozlití 0,48 % ve srovnání s 3,2 % u paralelních plochých vodicích kladek a žlabových vodicích kladek o nestejné délce při stejném dopravním objemu.

Kompletní klasifikace produktu a technické parametry

1. Standardní 3-válcové žlabové vodicí kolo stejné délky

Univerzální konfigurace pro systémy dopravy těžby, cementu, obilí a jiných sypkých materiálů. Standardní úhly žlabu zahrnují 20°, 30°, 35° a 45°.

2. Rovnoměrná délka tlumiče nárazu žlabu napínací kladka

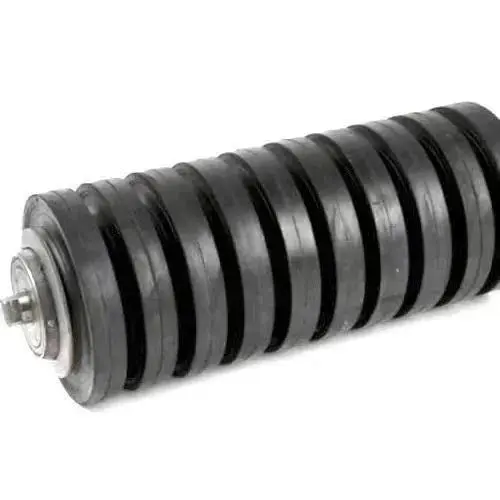

Tyto válečky jsou navrženy pro nakládací místa a místa podávání materiálu a mají silnou pryžovou izolaci, která absorbuje náraz padající rudy a snižuje přímý dopad na dopravní pás a konstrukci válečků.

3. Automatická samonastavitelná žlabová kladka stejné délky

Vybaveno podpůrnou strukturou pro korekci odchylek, která pomáhá vést dopravní pás zpět do jeho normální provozní polohy, čímž se snižuje otěr hran a potenciální poškození pásu.

4. Antikorozní antikorozní vodicí kladka stejné délky

Používá těleso válce z UHMWPE polymeru s možností hřídele z nerezové oceli pro korozivní prostředí, jako jsou chemické závody, solné dvory a zařízení na čištění odpadních vod vystavených působení kyselin, zásad nebo solné mlhy.

Standardní tabulka technických parametrů

Skutečné projekty globálních zákazníků

1. Mongolsko projekt povrchové těžby uhlí

U 12 km dlouhého příčného dopravníkového systému na uhlí s 1 200 mm širokým pásem pro velké zatížení a navrženou přepravní kapacitou 2 000 tun za hodinu došlo dříve k předčasným poruchám s napínacími kladkami o nestejné délce po přibližně 6 000 provozních hodinách.

YUFENG dodala přizpůsobené 35° zesílené těsnění žlabových vodítek stejné délky se zesílenými stěnami trubky a vylepšeným labyrintovým těsněním. Po 18 měsících nepřetržitého venkovního provozu projekt zaznamenal nulovou výměnu válců a nulové hlášené poruchy válců, přičemž měsíční náklady na údržbu byly sníženy přibližně o 65 %.

2. Terminál vykládky pobřežní rudy jihovýchodní Asie

Projekt zahrnoval nepřetržité venkovní vykládání lodí a dopravu na skladiště pod silnou pobřežní korozí solnou mlhou. YUFENG dodal UHMWPE antikorozní stejně dlouhé žlabové kladky s vnitřními hřídeli z nerezové oceli.

Po dvou letech nepřetržitého provozu dodané válečky nevykazovaly žádnou hlášenou poruchu související s rzí nebo zablokování ložisek, což poskytuje spolehlivou podporu pro dlouhodobou manipulaci se sypkým materiálem na pobřeží.

3. Linka na výrobu domácího cementového slínku

Linka na výrobu cementového slínku s denní kapacitou 5 000 tun vyžadovala válečky pro vysokoteplotní dopravu popela v pecích a dopravu vysoce abrazivního kameniva. YUFENG dodala pogumované rovnoběžné rázové vodicí kladky pro snížení nárazu a abrazivního kontaktu mezi dopravovaným materiálem, válečky a dopravníkovým pásem.

Přizpůsobená konfigurace odolná proti nárazu pomáhá chránit povrch dopravníkového pásu, snižovat abnormální opotřebení a prodlužovat provozní cyklus dopravníkového systému.

Klíčové konkurenční výhody oproti běžným nestejno dlouhým volnoběhům na trhu

Použitelné průmyslové scénáře

Rovnoběžný válec YUFENG je navržen pro dopravní systémy sypkého materiálu, které vyžadují vyvážené rozložení zátěže, stabilní podporu pásu a spolehlivý dlouhodobý provoz. Různé materiály a konfigurace válců lze zvolit podle pracovního prostředí.

1. Těžební průmysl

Vhodné pro povrchové uhelné doly, podzemní dopravní systémy železné rudy, zlaté rudy a bauxitu, podporující přepravu těžkých sypkých materiálů na dlouhé vzdálenosti v náročných provozních podmínkách.

2. Tepelné elektrárny

Používá se pro linky na podávání uhlí, dopravu materiálu na odsíření vápence a systémy dopravy popela a strusky z kotlů. Zesílená konstrukce válce podporuje nepřetržitou manipulaci se sypkým materiálem.

3. Průmysl stavebních materiálů

Vhodné pro cementárny, kamenolomy na písek a kamenivo, linky na zpracování štěrku a další aplikace zahrnující abrazivní sypké materiály a kontinuální dopravu.

4. Přístavy a terminály pro hromadný náklad

Navrženo pro systémy nakládání, vykládání a vykládky uhlí, železné rudy, obilí a chemických látek. Pro venkovní prostředí a prostředí s vysokou vlhkostí lze zvolit různé materiály válečků a konfigurace těsnění.

5. Chemická výroba a výroba soli

UHMWPE antikorozní žlabové válečky stejné délky jsou k dispozici pro aplikace vystavené kyselinám, zásadám, solné mlze a jiným korozním podmínkám, včetně chemických závodů, zařízení na výrobu soli a souvisejících systémů pro manipulaci s materiálem.

6. Obilní průmysl

Volitelné válečky s nízkým opotřebením a potravinářskou kvalitou jsou vhodné pro pšenici, kukuřici, rýži a další zemědělské systémy skladování a dopravy sypkého materiálu, které poskytují plynulé otáčení a stabilní podporu pásu.

Tovární profesionální zajištění pevnosti a kvality

YUFENG provozuje standardizovanou automatizovanou výrobní dílnu o rozloze 20 000 m² vybavenou více než 50 sadami přesného CNC obráběcího zařízení. S měsíční výrobní kapacitou až 80 000 válečků a 15 lety specializovaných výrobních zkušeností se zaměřujeme na spolehlivá válečková řešení pro těžbu, cement, přístavy, energetiku, zemědělství a další průmyslová odvětví hromadné dopravy.

1. Výrobní kapacita

Náš výrobní systém integruje přesné CNC zpracování, výrobu rolet, obrábění hřídelí, svařování, montáž ložisek, těsnění a povrchovou úpravu. Výrobní kapacita podporuje jak standardní objednávky válečků, tak přizpůsobené specifikace pro rozsáhlé dopravní projekty.

2. Certifikace kvality a shoda

Naše válečkové produkty jsou vyráběny v rámci kontrolovaného systému managementu kvality a splňují požadavky ISO 9001, MT/T 821 a CE. Pro projekty kvalifikovaných zákazníků mohou být poskytnuty zprávy o auditu továrny třetích stran a dokumenty o testech výkonnosti produktu.

3. Pětistupňová kontrola kvality

Náš proces kontroly kvality zahrnuje vstupní kontrolu surovin, zkoušky pevnosti polotovaru při svařování, hotové zkoušky odolnosti proti rotaci válečků, simulaci stárnutí těsnění a konečnou kontrolu balení. Tento vícestupňový kontrolní systém pomáhá udržovat konzistentní rozměrovou přesnost, těsnicí výkon a rotační stabilitu napříč výrobními šaržemi.

4. CAD inženýrství a technická podpora

YUFENG poskytuje bezplatné konstrukční výkresy CAD pro spárování projektu, potvrzení instalace a ověření struktury dopravníku. Náš technický tým může doporučit vhodný průměr válce, úhel žlabu, konfiguraci ložisek a rozměry konzoly podle šířky pásu a dopravních podmínek.

5. Ukázka a přizpůsobená výrobní služba

Malé zkušební objednávky mohou být podporovány dodáním vzorku přibližně za 7 dní, v závislosti na specifikacích produktu. Standardní objednávky hromadné výroby obvykle vyžadují 15–20 dní, zatímco přizpůsobené specifikace jsou naplánovány podle požadavků projektu a složitosti výroby.

6. Globální poprodejní podpora

YUFENG poskytuje vzdálené technické vedení pro výběr válce, instalaci a provoz. U kvalifikovaných rozsáhlých zámořských průmyslových projektů můžeme také poskytnout pomoc s přizpůsobením na místě, abychom zákazníkům pomohli dosáhnout spolehlivého výkonu dopravníku.

Konverze

Hledáte válec s dlouhou životností, nenáročný na údržbu, který upgraduje váš dopravníkový systém a sníží dlouhodobé provozní náklady? Kontaktujte náš profesionální inženýrský tým právě teď a požádejte o bezplatné vzorky produktů, získejte přizpůsobené technické výkresy a velkoobchodní ceník přímo z výroby! Poskytujeme kompletní řešení shody komponent dopravníku na jednom místě pro všechny vaše požadavky projektu manipulace s materiálem.

Sekce FAQ

1. O: Jaké jsou hlavní výhody našeho žlabového napínacího válce o stejné délce oproti napínacím kladkám o stejné délce?

Odpověď: Naše tři identické válečky o stejné délce zajišťují plně vyvážené rozložení zatížení, eliminují jednostranné namáhání pásu a otěr hran, snižují únik materiálu a výrazně prodlužují životnost dopravníkového pásu. 35° je nejuniverzálnější standardní úhel vhodný pro většinu důlních a cementářských průmyslových projektů. Typ s úhlem světla 20° je vhodný pro přepravu obilí s lehkým zatížením, zatímco model s hlubokým žlabem 45° je určen pro velkokapacitní hromadnou dopravu. YUFENG může upravit úhel sklonu konzoly zcela podle výkresu návrhu dopravníku.

2. O: Můžeme dodat antikorozní žlabové válečky stejné délky pro solnice a chemické výrobní závody?

A: Rozhodně. Nabízíme tři antikorozní řešení: UHMWPE nekovové polymerové kotouče stejné délky, pogumované kotouče z nerezové oceli odolné proti opotřebení a přizpůsobené válečky s vnitřním hřídelem z nerezové oceli, které se mohou přizpůsobit dlouhodobému korozivnímu pracovnímu prostředí s kyselinou, zásadou a solnou mlhou.

3. O: Jaké je minimální množství objednávky a standardní dodací lhůta?

 Odpověď: Vzorová zkušební objednávka MOQ je 1 kus; hromadná formální objednávka MOQ je 100 sad. Standardní specifikace konvenčních napínacích kladek stejné délky mohou být dodány do 7 pracovních dnů, zatímco přizpůsobený nestandardní žlabový válec stejné délky vyžaduje 15–20 dní výrobního období.

4. O: Odpovídají žlabové vodicí kladky stejné délky mezinárodním standardům průmyslového designu?

Odpověď: Všechny hotové výrobky plně vyhovují globálním průmyslovým normám CEMA, ISO, MT/T 821 a DIN, pro celní odbavení při přeshraničním vývozu jsou připojeny kompletní oficiální zkušební zprávy.
